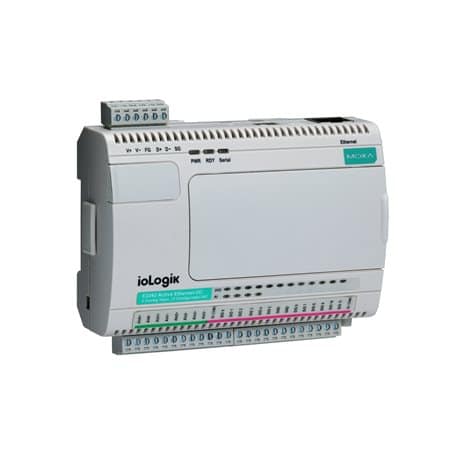

Descrizione IOLOGIK E2212
Il ioLogik E2212 di Moxa è un dispositivo di acquisizione e controllo dati basato su Ethernet, che si distingue nella serie E2200 per la sua efficienza e la tecnologia avanzata. A differenza dei tradizionali PLC, il ioLogik E2212 utilizza un sistema di reporting basato su eventi, che consente di controllare i dispositivi I/O con messaggi attivi, inviati al server solo quando si verificano cambiamenti di stato o eventi configurati.
Questo dispositivo supporta l’intelligenza Click&Go™ per configurare report e allarmi guidati dagli eventi, consegnati tramite email, TCP/UDP o trappole SNMP, rendendolo uno strumento potente ed efficace per la consegna di aggiornamenti di stato con timestamp in tempo reale. Inoltre, grazie all’utilizzo di SNMP, gli ingegneri IT possono configurare il dispositivo per inviare allarmi per eventi I/O specifici o per leggere e scrivere direttamente nei registri I/O.
Con una gamma di ingressi che include 8 x DI, 4 x DIO, 8 x DO e la capacità di operare in ambienti con temperature da -10 a 60°C, il ioLogik E2212 è ideale per una vasta gamma di applicazioni industriali, dalla monitorizzazione ambientale alla produzione e distribuzione di energia.
Specifiche Tecniche IOLOGIK E2212
Scarica scheda tecnica IOLOGIK E2212Logica di Controllo
- Linguaggio
- Click&Go
Interfaccia Input/Output
- Canali di Input Digitale
- 8
- Canali di Output Digitale
- 8
- Canali DIO Configurabili (tramite software)
- 4
- Pulsanti
- Pulsante di reset
- Selettore Rotativo
- 0 a 9
- Isolamento
- 3k VDC o 2k Vrms
Input Digitali
- Connettore
- Morsetto Euroblock fissato con viti
- Tipo di Sensore
-
Contatto secco
Contatto umido (NPN o PNP) - Modalità I/O
- DI o contatore di eventi
- Contatto Secco
-
On: corto a GND
Off: aperto - Contatto Umido (DI a GND)
-
On: 0 a 3 VDC
Off: 10 a 30 VDC - Frequenza del Contatore
- 900 Hz
- Intervallo di Tempo di Filtraggio Digitale
- Configurabile tramite software
- Punti per COM
- 6 canali
Output Digitali
- Connettore
- Morsetto Euroblock fissato con viti
- Tipo di I/O
- Sink
- Modalità I/O
- DO o output a impulsi
- Valutazione Corrente
- 200 mA per canale
- Frequenza di Output a Impulsi
- 1 kHz
- Corrente di Perdita di Output DIO
- 4.0 mA @ 24 VDC
- Protezione da Sovracorrente
- 0.65 A per canale @ 25°C
- Spegnimento per Sovratemperatura
- 175°C (min.)
- Protezione da Sovratensione
- 45 VDC (tipico)
Interfaccia LED
- Indicatori LED
- PWR, RDY, Seriale, Stato I/O
Interfaccia Ethernet
- Porte 10/100BaseT(X) (connettore RJ45)
- 1
- Protezione Isolamento Magnetico
- 1.5 kV (integrato)
Funzionalità Software Ethernet
- Opzioni di Configurazione
- Utility Windows (ioAdmin), Console Web (HTTP)
- Protocolli Industriali
- Server Modbus TCP (Slave), SNMPv1/v2c/v3, Trappola SNMPv1, Moxa AOPC (Tag Attivo), Libreria MXIO, Comandi CGI
- Gestione
- BOOTP, IPv4, SMTP, Client DHCP, HTTP, TCP/IP
- MIB
- MIB Impostazioni Dispositivo
- Gestione del Tempo
- SNTP
Funzioni di Sicurezza
- Autenticazione
- Database locale
- Crittografia
- HMAC
- Protocolli di Sicurezza
- SNMPv3
Modbus TCP
- Funzioni Supportate
- 1, 2, 3, 4, 5, 6, 15, 16
- Modalità
- Server (Slave)
Interfaccia Seriale
- Connettore
- Blocco terminale
- Standard Seriali
- RS-485
- Numero di Porte
- 1
- Baudrate
- 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps
- Parità
- Nessuna
- Bit di Dati
- 8
- Bit di Stop
- 1
- Controllo di Flusso
- Nessuno
Segnali Seriali
- RS-485-2w
- Data+, Data-, GND
Funzionalità Software Seriale
- Protocolli Industriali
- Master Modbus RTU
Piattaforma
- Orologio in Tempo Reale (RTC)
- Orologio in tempo reale con backup batteria
Parametri di Alimentazione
- Connettore di Alimentazione
- Morsetto Euroblock fissato con viti
- Numero di Ingressi di Alimentazione
- 1
- Tensione di Ingresso
- 12 a 36 VDC
- Consumo di Energia
- 136 mA @ 24 VDC
Caratteristiche Fisiche
- Dimensioni
- 115 x 79 x 45.6 mm (4.53 x 3.11 x 1.80 in)
- Peso
- 250 g (0.55 lb)
- Installazione
- Montaggio su barra DIN, Montaggio a parete
- Cablaggio
-
Cavo I/O, 16 a 26 AWG
Cavo di alimentazione, 16 a 26 AWG - Involucro
- Plastica
Limiti Ambientali
- Temperatura Operativa
- -10 a 60°C (14 a 140°F)
- Temperatura di Conservazione (incluso imballaggio)
- -40 a 85°C (-40 a 185°F)
- Umidità Relativa Ambientale
- 5 a 95% (non condensante)
- Altitudine
- 2000 m
Norme e Certificazioni
- Sicurezza
- UL 508
- EMC
- EN 61000-6-2/-6-4
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 4 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Alimentazione: 2 kV; Segnale: 1 kV
IEC 61000-4-5 Surge: Alimentazione: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF - Shock
- IEC 60068-2-27
- Vibrazione
- IEC 60068-2-6
- Caduta Libera
- IEC 60068-2-32
Dichiarazione
- Prodotto Ecologico
- RoHS, CRoHS, WEEE
MTBF
- Tempo
- 217,722 ore
- Norme
- Telcordia SR332
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
