Descrizione IOLOGIK R1240

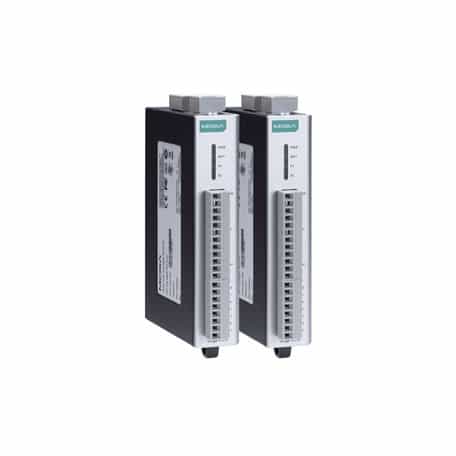

Il ioLogik R1240 fa parte della serie R1200 di Moxa, noti per essere dispositivi I/O remoti seriali RS-485 che offrono una soluzione a basso costo e alta affidabilità per i sistemi di controllo di processo remoto. Questi dispositivi sono particolarmente apprezzati per la loro capacità di comunicare efficacemente su lunghe distanze e ad alta velocità grazie al protocollo di comunicazione EIA/TIA RS-485, necessitando solo di due fili per la connessione.
Il modello ioLogik R1240 è dotato di 8 ingressi analogici (AI), che lo rendono adatto per applicazioni che richiedono una lettura accurata e continua dei segnali. La sua temperatura operativa, che varia da -10 a 75°C, garantisce una performance affidabile anche in ambienti estremi.
La configurazione del dispositivo può essere eseguita facilmente tramite software o USB, grazie al design innovativo che riduce notevolmente lo sforzo e il tempo necessari per l’aggiornamento e la manutenzione del firmware. Inoltre, la presenza di due porte RS-485 offre una maggiore flessibilità e ridondanza, permettendo una rapida commutazione in caso di guasto di una porta.
Utilizzando il software ioSearch di Moxa, gli ingegneri di manutenzione possono accedere e configurare facilmente tutte le impostazioni del dispositivo, riducendo i tempi e i costi di manutenzione. Questa serie è ideale per chi cerca una soluzione efficace e di facile gestione per l’automazione e l’acquisizione dati in campo industriale.
Specifiche Tecniche IOLOGIK R1240
Scarica scheda tecnica IOLOGIK R1240Interfaccia Input/Output
- Pulsanti
- Pulsante di reset
- Canali di Ingresso Analogico
- 8
- Isolamento
- 3k VDC o 2k Vrms
Ingressi Analogici
- Precisione
-
±0.1% FSR a 25°C
±0.3% FSR da -10 a 60°C - Resistenza Integrata per Ingresso Corrente
- 120 ohm
- Connettore
- Morsetto Euroblock fissato con viti
- Modalità I/O
- Tensione/Corrente
- Tipo I/O
- Differenziale
- Impedenza di Ingresso
- 10 mega-ohm (min.)
- Gamma di Ingresso
-
0 a 10 VDC
0 a 20 mA
4 a 20 mA
4 a 20 mA (con rilevazione di guasto) - Risoluzione
- 16 bit
- Frequenza di Campionamento
-
Tutti i canali: 12 campioni/sec
Per canale: 1.5 campioni/sec
Solo un canale abilitato: 12 campioni/sec
Interfaccia LED
- Indicatori LED
- PWR, RDY, P1, P2
Interfaccia Seriale
- Velocità di Trasmissione
- 1200 bps a 921.6 kbps
- Connettore
- Blocco terminale
- Numero di Porte
- 2
- Parità
-
Nessuna
Pari
Dispari - Resistore di Pull-up/Pull-down per RS-485
- 1 kilo-ohm, 150 kilo-ohm
- Standard Seriale
- RS-485
- Bit di Stop
- 1, 2
- Sovratensione
- 1 kV
- ESD
- 15 kV
- Bit Dati
- 8
- Controllo di Flusso
-
Nessuno
XON/XOFF
Segnali Seriali
- RS-485-2w
- Data+, Data-, GND
Caratteristiche Software Seriale
- Protocolli Industriali
- Modbus RTU Server (slave)
Parametri di Alimentazione
- Connettore di Alimentazione
- Morsetto Euroblock fissato con viti
- Numero di Ingressi di Alimentazione
- 1
- Tensione di Ingresso
- 12 a 48 VDC
- Consumo di Energia
- 216 mA a 24 VDC
Caratteristiche Fisiche
- Custodia
- Plastica
- Dimensioni
- 27.8 x 124 x 84 mm (1.09 x 4.88 x 3.31 in)
- Peso
- 200 g (0.44 lb)
- Installazione
-
Montaggio su barra DIN
Montaggio a parete - Cablaggio
-
Cavo I/O, 16 a 26 AWG
Cavo di alimentazione, 12 a 24 AWG
Limiti Ambientali
- Temperatura Operativa
- -10 a 75°C (14 a 167°F)
- Temperatura di Conservazione (confezione inclusa)
- -40 a 85°C (-40 a 185°F)
- Umidità Relativa Ambientale
- 5 a 95% (non condensante)
- Altitudine
- 2000 m
Standard e Certificazioni
- EMC
- EN 55032/24
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 4 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Alimentazione: 0.5 kV
IEC 61000-4-5 Sovratensione: Alimentazione: 2 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF - Sicurezza
- UL 508
- Shock
- IEC 60068-2-27
- Vibrazione
- IEC 60068-2-6
Dichiarazione
- Prodotto Ecologico
- RoHS, CRoHS, WEEE
MTBF
- Tempo
- 1,239,293 ore
- Standard
- Telcordia SR332
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
