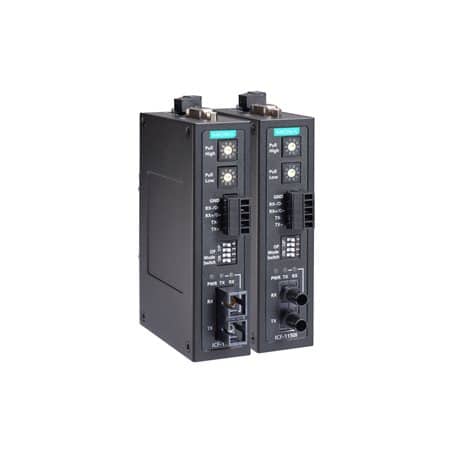

Descrizione ICF-1150-S-SC-T
Il convertitore ICF-1150-S-SC-T rappresenta una soluzione avanzata per la trasmissione di segnali RS-232/RS-422/RS-485 attraverso porte in fibra ottica, migliorando notevolmente la distanza di trasmissione. Questo dispositivo non solo supporta la fibra monomodale per distanze di trasmissione maggiori, ma è anche dotato di protezione da isolamento per aumentare l’immunità ai rumori, rendendolo ideale per ambienti industriali difficili.
Con la sua capacità di comunicazione a tre vie, il modello ICF-1150-S-SC-T permette la trasmissione dati simultanea attraverso due porte seriali e una porta in fibra. Una volta che riceve un comando tramite la porta in fibra, converte il segnale e lo invia contemporaneamente attraverso le porte RS-232 e RS-422/485. Questa caratteristica elimina la necessità di convertitori aggiuntivi, semplificando l’installazione e la manutenzione.
Il dispositivo è progettato per resistere a temperature operative estreme da -40 a 85°C, garantendo affidabilità in condizioni ambientali severe. Inoltre, il tipo di modulo fibra Single-mode SC assicura una trasmissione del segnale chiara e a lunga distanza, ideale per applicazioni critiche.
Specifiche Tecniche ICF-1150-S-SC-T
Scarica scheda tecnica ICF-1150-S-SC-TSerial Interface
- No. of Ports
- 2
- Serial Standards
-
RS-232
RS-422
RS-485 - Baudrate
- 50 bps to 921.6 kbps (supports non-standard baudrates)
- Flow Control
- ADDC (automatic data direction control) for RS-485
- Connector
-
5-pin terminal block
Single-mode SC connector - Optical Fiber
- n nn n n n n n nnnnnLow-Speed Fiber ModulenMulti-ModenSingle-ModennnFiber Cable Requirementsn50/125 µm, 800 MHznG.652nnn62.5/125 µm, 500 MHznnnnnnnnTypical Distancen5 kmn40 kmnnnWavelengthnTypical (nm)n850n1310nnnTX Range (nm)n840 to 860n1290 to 1330nnnRX Range (nm)n800 to 900n1100 to 1650nnnOptical PowernTX Range (dBm)n0 to -8n0 to -8nnnRX Range (dBm)n0 to -25n0 to -25nnnLink Budget (dB)n15n20nnnDispersion Penalty (dB)n1n1nnnnnnnnNote: When using a power meter to measure the fiber TX power, set the baudrate to 9,600 bps and send data (00, ..., 0h) to the serial converter’s serial port.nnnnnn n n n n
- Pull High/Low Resistor for RS-485
- 150 kilo-ohm, 10 kilo-ohm, 4.7 kilo-ohm, 3.3 kilo-ohm, 1 kilo-ohm, 909 ohm, 822 ohm, 770 ohm, 500 ohm, 485 ohm
- RS-485 Data Direction Control
- ADDC (automatic data direction control)
- Terminator for RS-485
- N/A, 120 ohms, 120 kilo-ohms
Serial Signals
- RS-232
- TxD, RxD, GND
- RS-422
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-4w
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w
- Data+, Data-, GND
Power Parameters
- Input Current
- 264 mA @ 12 to 48 VDC
- Input Voltage
- 12 to 48 VDC
- No. of Power Inputs
- 1
- Overload Current Protection
- Supported
- Power Connector
- Terminal block
- Power Consumption
- 264 mA @ 12 to 48 VDC
Physical Characteristics
- Housing
- Metal
- IP Rating
- IP30
- Dimensions
- 30.3 x 70 x 115 mm (1.19 x 2.76 x 4.53 in)
- Weight
- 330 g (0.73 lb)
- Installation
- DIN-rail mounting
Environmental Limits
- Operating Temperature
- -40 to 85°C (-40 to 185°F)
- Storage Temperature (package included)
- -40 to 85°C (-40 to 185°F)
- Ambient Relative Humidity
- 5 to 95% (non-condensing)
Standards and Certifications
- EMC
- EN 55032/35
- EMI
- CISPR 32, FCC Part 15B Class A
- EMS
-
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 1 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF - Environmental Testing
-
IEC 60068-2-1
IEC 60068-2-2
IEC 60068-2-3 - Safety
- UL 61010-2-201
- Vibration
- IEC 60068-2-6
- Hazardous Locations
-
UL/cUL Class I Division 2 Groups A/B/C/D
ATEX Zone 2
MTBF
- Time
- 792,085 hrs
- Standards
- Telcordia (Bellcore), GB
Warranty
- Warranty Period
- 5 years
