Descrizione ICF-1150I-M-SC-T

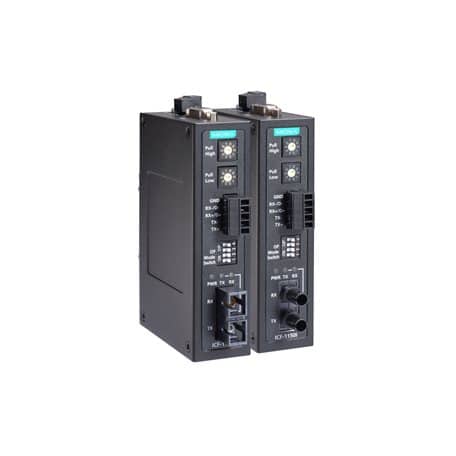

Il convertitore seriale-fibra ICF-1150I-M-SC-T è progettato per trasferire segnali RS-232/RS-422/RS-485 su porte di fibra ottica, migliorando significativamente la distanza di trasmissione. Questo modello si distingue per la sua capacità di operare in condizioni ambientali estreme, con una temperatura operativa che varia da -40 a 85°C e un’isolazione di 2 kV, garantendo una maggiore immunità ai rumori e una robusta protezione.
Supportando la fibra multi-mode SC, il ICF-1150I-M-SC-T assicura una trasmissione dati efficace e affidabile. La serie ICF-1150 offre comunicazione a tre vie e un interruttore rotativo per la regolazione della resistenza di pull high/low, facilitando l’installazione in loco senza la necessità di rimuovere il dispositivo dal binario DIN.
Questo convertitore è ideale per ingegneri di sistema che necessitano di connettere dispositivi seriali come contatori, RTU e lettori, in configurazioni multidrop o daisy-chain, grazie anche al supporto IECEx che ne certifica l’adeguatezza per ambienti a rischio esplosione.
Specifiche Tecniche ICF-1150I-M-SC-T
Scarica scheda tecnica ICF-1150I-M-SC-TInterfaccia Seriale
- Numero di Porte
- 2
- Standard Seriali
-
RS-232
RS-422
RS-485 - Velocità di Trasmissione
- da 50 bps a 921,6 kbps (supporta velocità di trasmissione non standard)
- Controllo del Flusso
- ADDC (controllo automatico della direzione dei dati) per RS-485
- Connettore
-
blocco terminale a 5 pin
connettore SC multimodale - Isolamento
- 2 kV (modelli I)
- Fibra Ottica
- Modulo Fibra a Bassa VelocitànMultimodalenSingolo ModonnRequisiti del Cavo in Fibran50/125 µm, 800 MHznG.652nn62.5/125 µm, 500 MHznnnnDistanza Tipican5 kmn40 kmnnLunghezza d'OndanTipica (nm)n850n1310nnGamma TX (nm)n840 a 860n1290 a 1330nnGamma RX (nm)n800 a 900n1100 a 1650nnPotenza OtticanGamma TX (dBm)n0 a -8n0 a -8nnGamma RX (dBm)n0 a -25n0 a -25nnBudget di Collegamento (dB)n15n20nnPenalità per Dispersione (dB)n1n1nnnnNota: Quando si utilizza un misuratore di potenza per misurare la potenza TX della fibra, impostare la velocità di trasmissione a 9.600 bps e inviare dati (00, ..., 0h) alla porta seriale del convertitore seriale.
- Resistore di Pull High/Low per RS-485
- 150 kilo-ohm, 10 kilo-ohm, 4.7 kilo-ohm, 3.3 kilo-ohm, 1 kilo-ohm, 909 ohm, 822 ohm, 770 ohm, 500 ohm, 485 ohm
- Controllo della Direzione dei Dati RS-485
- ADDC (controllo automatico della direzione dei dati)
- Terminatore per RS-485
- N/D, 120 ohm, 120 kilo-ohm
Segnali Seriali
- RS-232
- TxD, RxD, GND
- RS-422
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-4w
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w
- Dati+, Dati-, GND
Parametri di Alimentazione
- Corrente di Ingresso
- 300 mA @ 12 a 48 VDC
- Tensione di Ingresso
- 12 a 48 VDC
- Numero di Ingressi di Alimentazione
- 1
- Protezione da Sovracorrente
- Supportata
- Connettore di Alimentazione
- blocco terminale
- Consumo di Energia
- 300 mA @ 12 a 48 VDC
Caratteristiche Fisiche
- Custodia
- Metallo
- Classificazione IP
- IP30
- Dimensioni
- 30,3 x 70 x 115 mm (1,19 x 2,76 x 4,53 pollici)
- Peso
- 330 g (0,73 lb)
- Installazione
- montaggio su guida DIN
Limiti Ambientali
- Temperatura Operativa
- da -40 a 85°C (da -40 a 185°F)
- Temperatura di Conservazione (confezione inclusa)
- da -40 a 85°C (da -40 a 185°F)
- Umidità Relativa Ambientale
- dal 5 al 95% (non condensante)
Standard e Certificazioni
- CEM
- EN 55032/35
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 8 kV; Aria: 15 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Alimentazione: 4 kV; Segnale: 2 kV
IEC 61000-4-5 Surge: Alimentazione: 4 kV; Segnale: 1 kV
IEC 61000-4-6 CS: 150 kHz a 80 MHz: 3 V/m; Segnale: 3 V/m
IEC 61000-4-8 PFMF - Test Ambientali
-
IEC 60068-2-1
IEC 60068-2-2
IEC 60068-2-3 - Sicurezza
- UL 61010-2-201
- Vibrazione
- IEC 60068-2-6
- Località Pericolose
-
UL/cUL Classe I Divisione 2 Gruppi A/B/C/D
ATEX Zona 2
MTBF
- Tempo
- 792,085 ore
- Standard
- Telcordia (Bellcore), GB
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
