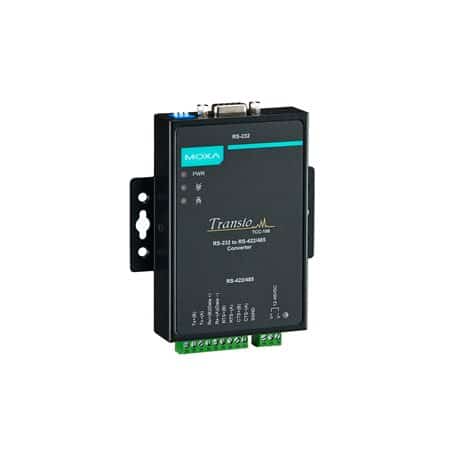

Descrizione TCC-100I
Il convertitore TCC-100I rappresenta una soluzione avanzata per la conversione di segnali RS-232 in RS-422/485, essenziale per applicazioni in ambienti industriali critici. Questo modello si distingue per la sua capacità di estendere notevolmente la distanza di trasmissione dei segnali RS-232, grazie alla sua progettazione industriale di alta qualità.
Il TCC-100I è dotato di un isolamento ottico, che protegge i dispositivi collegati da picchi di tensione e interferenze elettriche, garantendo trasmissioni dati sicure e affidabili. Inoltre, opera efficacemente in un ampio range di temperature, da -20 a 60°C, permettendo l’uso in condizioni ambientali estreme senza compromettere le prestazioni.
Con il montaggio su DIN-rail e il cablaggio a morsetti, il TCC-100I è facile da installare e integrare in qualsiasi sistema di controllo industriale, rendendolo la scelta ideale per chi cerca una soluzione duratura e affidabile per la conversione di segnali in ambienti impegnativi.
Specifiche Tecniche TCC-100I
Scarica scheda tecnica TCC-100IInterfaccia Seriale
- Velocità di Trasmissione
- 50 bps a 921,6 kbps (supporta velocità non standard)
- Connettore
- Morsettiere
- Isolamento
- 2 kV (modelli I)
- Numero di Porte
- 2
- Resistenza di Pull High/Low per RS-485
- 1 kilo-ohm, 150 kilo-ohm
- Controllo Direzione Dati RS-485
- ADDC (controllo automatico della direzione dei dati)
- Standard Seriali
-
RS-232
RS-422
RS-485 - Terminatore per RS-485
- N/D, 120 ohm, 120 kilo-ohm
Segnali Seriali
- RS-232
- TxD, RxD, RTS, CTS, GND
- RS-422
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-4w
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w
- Data+, Data-, GND
Parametri di Alimentazione
- Corrente di Ingresso
- 150 mA @ 12 a 48 VDC
- Tensione di Ingresso
- 12 a 48 VDC
- Numero di Ingressi di Alimentazione
- 1
- Protezione da Sovracorrente
- Supportata
- Connettore di Alimentazione
- Morsettiere (per modelli DC)
Caratteristiche Fisiche
- Struttura
- Metallo
- Dimensioni
- 67 x 100,4 x 22 mm (2,64 x 3,93 x 0,87 pollici)
- Grado di Protezione IP
- IP30
- Peso
- 148 g (0,33 lb)
- Installazione
-
Montaggio su barra DIN (con kit opzionale)
Montaggio a parete
Limiti Ambientali
- Temperatura Operativa
- -20 a 60°C (-4 a 140°F)
- Temperatura di Conservazione (incluso imballaggio)
- -40 a 85°C (-40 a 185°F)
- Umidità Relativa Ambientale
- 5 a 95% (non condensante)
Standard e Certificazioni
- CEM
- EN 55032/35
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 4 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Alimentazione: 1 kV; Segnale: 0,5 kV
IEC 61000-4-5 Surge: Alimentazione: 1 kV
IEC 61000-4-6 CS: 150 kHz a 80 MHz: 3 V/m; Segnale: 3 V/m
IEC 61000-4-8 PFMF - Test Ambientali
-
IEC 60068-2-1
IEC 60068-2-2
IEC 60068-2-3 - Sicurezza
- UL 60950-1
- Vibrazioni
- IEC 60068-2-6
MTBF
- Tempo
- 3.017.857 ore
- Standard
- Telcordia (Bellcore), GB
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
