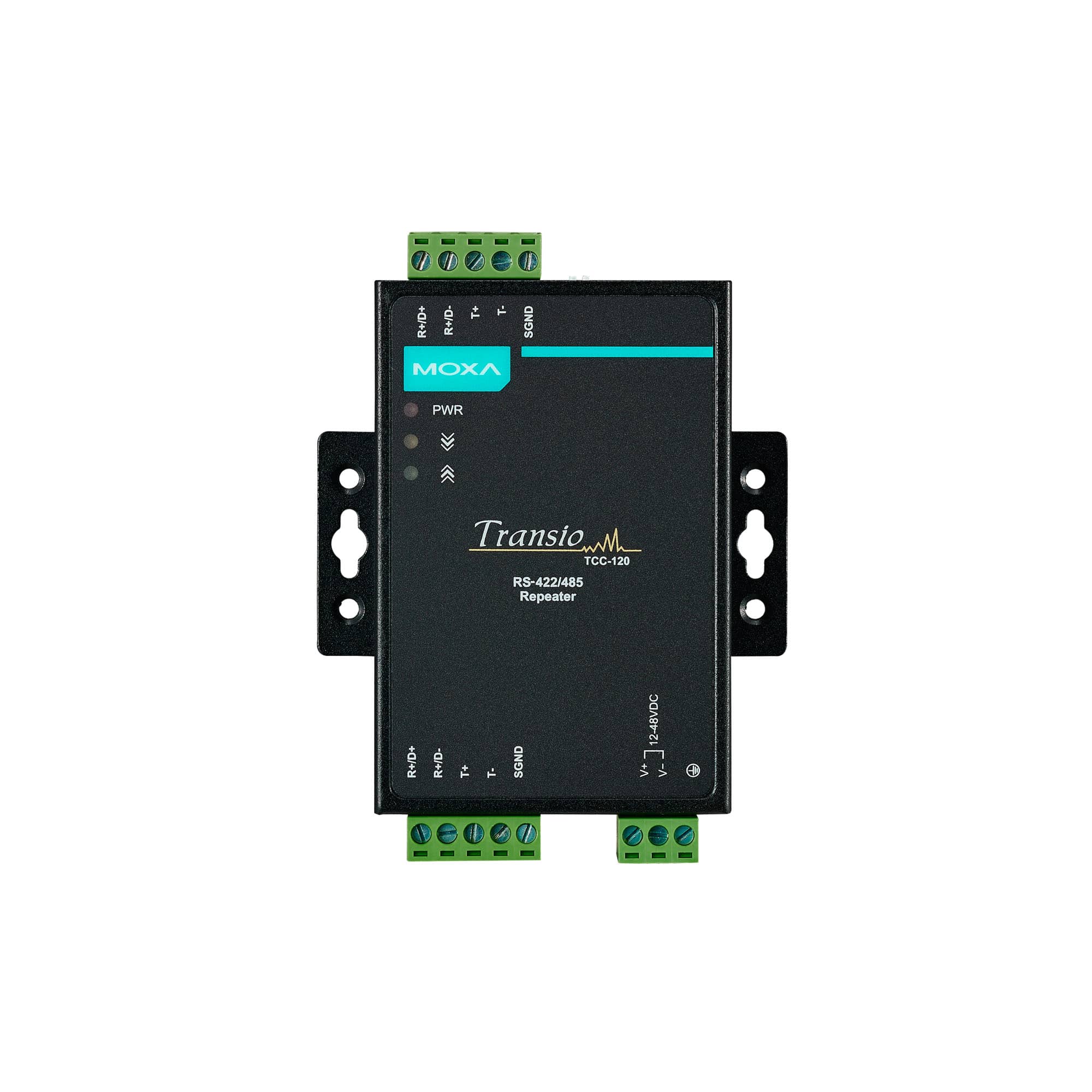

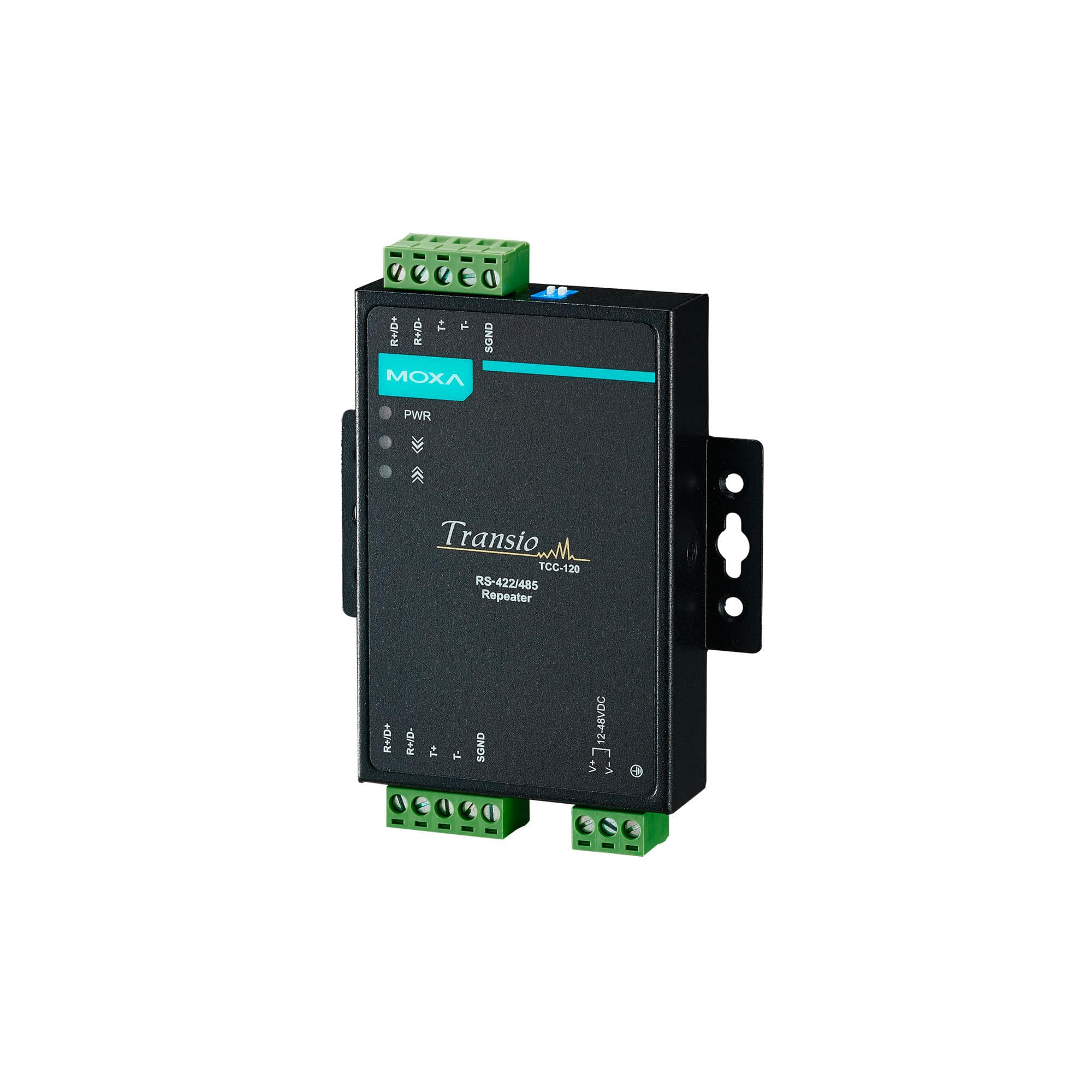

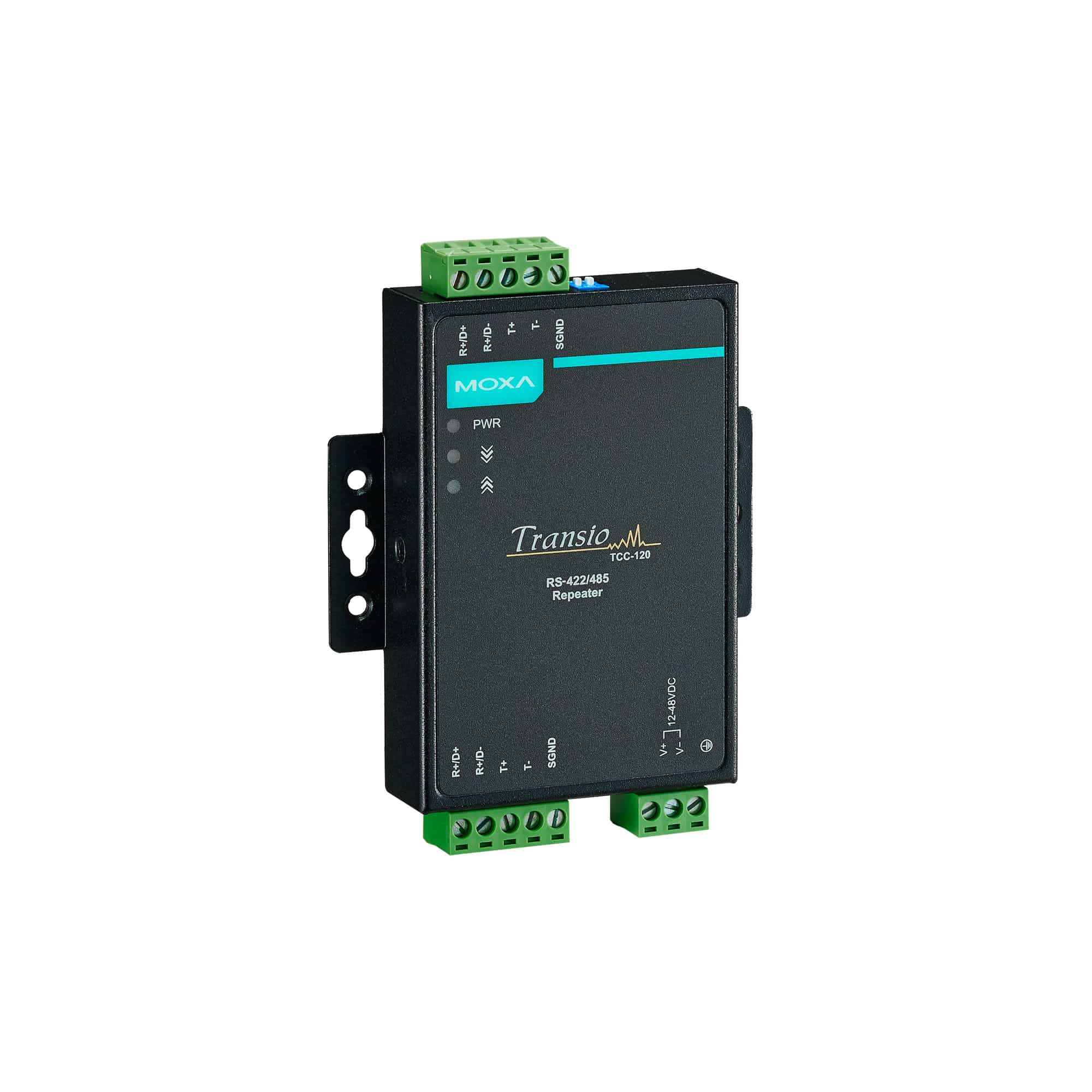

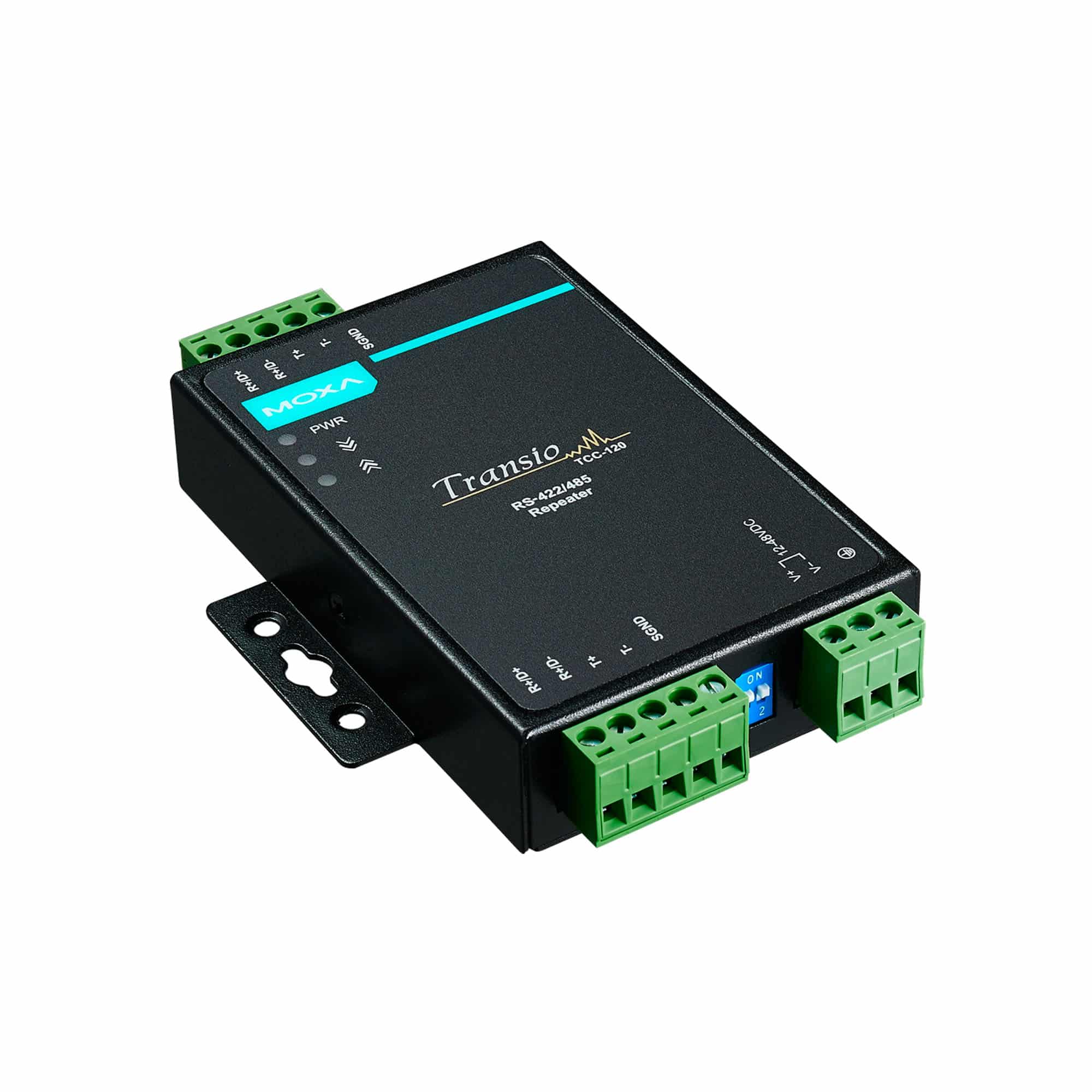

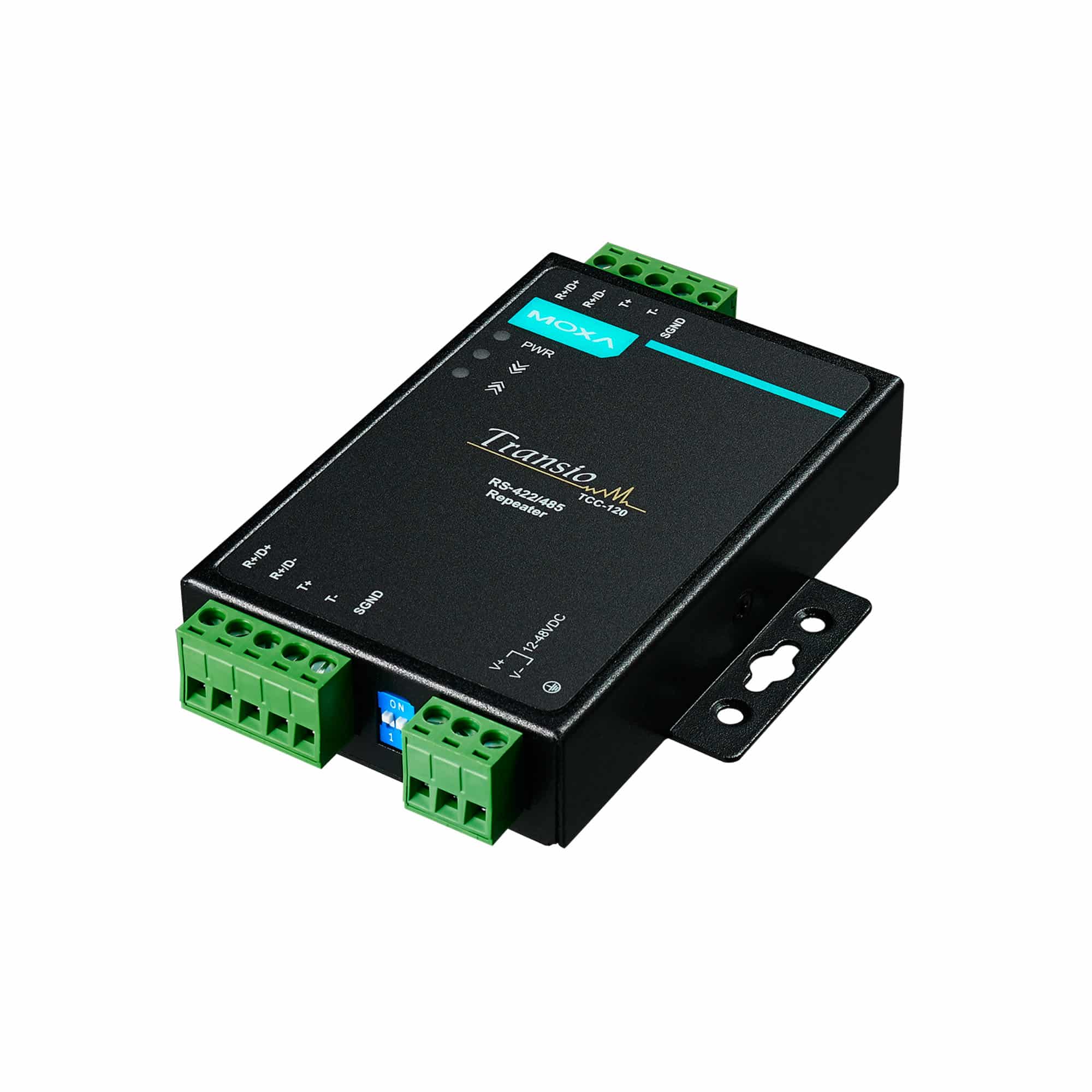

Descrizione TCC-120
Il TCC-120 rappresenta una soluzione avanzata per la conversione e la ripetizione del segnale RS-422/485, essenziale per estendere la distanza di trasmissione in ambienti industriali impegnativi. Questo modello si distingue per il suo design industriale di alta qualità, che include il montaggio su DIN-rail, il cablaggio a morsetti e un blocco terminale esterno per l’alimentazione.
Progettato per garantire affidabilità e durabilità, il TCC-120 opera efficacemente in un ampio range di temperature, da -20 a 60°C, permettendo l’uso in condizioni ambientali estreme senza compromettere le prestazioni. La sua capacità di operare in tali condizioni lo rende particolarmente adatto per settori come il controllo di processo, l’automazione industriale e altre applicazioni critiche dove la continuità operativa è fondamentale.
La facilità di installazione e la robustezza del design fanno del TCC-120 una scelta eccellente per chi cerca una soluzione efficace e affidabile per la gestione della trasmissione dati in ambienti industriali.
Specifiche Tecniche TCC-120
Scarica scheda tecnica TCC-120Interfaccia Seriale
- Connettore
- Morsetto
- Numero di Porte
- 2
- Standard Seriali
-
RS-422
RS-485 - Velocità di Trasmissione
- da 50 bps a 921,6 kbps (supporta velocità non standard)
- Resistore di Pull-up/Pull-down per RS-485
- 1 kilo-ohm, 150 kilo-ohm
- Controllo Direzione Dati RS-485
- ADDC (controllo automatico direzione dati)
- Terminatore per RS-485
- Non applicabile, 120 ohm, 120 kilo-ohm
Segnali Seriali
- RS-422
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-4w
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w
- Data+, Data-, GND
Parametri di Alimentazione
- Corrente di Ingresso
- 65 mA @ 12 VDC
- Tensione di Ingresso
- da 12 a 48 VDC
- Numero di Ingressi di Alimentazione
- 1
- Protezione da Sovracorrente
- Supportata
- Connettore di Alimentazione
- Morsetto (per modelli DC)
- Consumo di Energia
- 65 mA @ 12 VDC
Caratteristiche Fisiche
- Struttura
- Metallo
- Grado di Protezione IP
- IP30
- Dimensioni
- 67 x 100,4 x 22 mm (2,64 x 3,93 x 0,87 pollici)
- Peso
- 148 g (0,33 lb)
- Installazione
-
Montaggio su barra DIN (con kit opzionale)
Montaggio a parete
Limiti Ambientali
- Temperatura Operativa
- da -20 a 60°C (da -4 a 140°F)
- Temperatura di Conservazione (confezione inclusa)
- da -40 a 85°C (da -40 a 185°F)
- Umidità Relativa Ambientale
- dal 5 al 95% (non condensante)
Standard e Certificazioni
- EMC
- EN 55032/35
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 4 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Alimentazione: 1 kV; Segnale: 0,5 kV
IEC 61000-4-5 Impulso: Alimentazione: 1 kV
IEC 61000-4-6 CS: 150 kHz a 80 MHz: 3 V/m; Segnale: 3 V/m
IEC 61000-4-8 PFMF - Test Ambientali
-
IEC 60068-2-1
IEC 60068-2-2
IEC 60068-2-3 - Sicurezza
- UL 60950-1
- Vibrazione
- IEC 60068-2-6
MTBF
- Tempo
- 1.949.025 ore
- Standard
- Telcordia (Bellcore), GB
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
