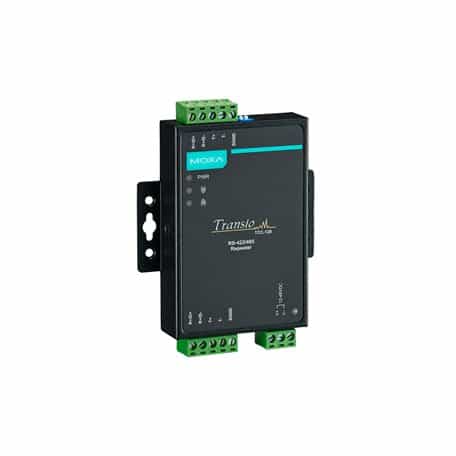

Descrizione TCC-120I
Il TCC-120I rappresenta la soluzione ideale per estendere la distanza di trasmissione RS-422/485 in ambienti industriali impegnativi. Questo modello si distingue per il suo design industriale di grado superiore, che comprende montaggio su guida DIN e cablaggio a morsetti, rendendolo particolarmente adatto per installazioni in spazi ristretti e complessi.
Oltre alle caratteristiche standard, il TCC-120I è dotato di isolamento ottico, una funzionalità essenziale per proteggere i sistemi contro le interferenze elettriche e garantire una trasmissione dei dati più sicura e affidabile. La capacità di operare efficacemente in un range di temperatura da -20 a 60°C lo rende estremamente versatile e affidabile in condizioni ambientali variabili.
Questo convertitore/ripetitore è quindi la scelta ottimale per chi cerca una soluzione robusta e affidabile per la gestione della trasmissione dati in contesti industriali.
Specifiche Tecniche TCC-120I
Scarica scheda tecnica TCC-120IInterfaccia Seriale
- Connettore
- Morsettiere
- Numero di Porte
- 2
- Standard Seriali
-
RS-422
RS-485 - Velocità di Trasmissione
- da 50 bps a 921,6 kbps (supporta velocità non standard)
- Isolamento
- 2 kV
- Resistenza di Pull-up/Pull-down per RS-485
- 1 kilo-ohm, 150 kilo-ohm
- Controllo Direzione Dati RS-485
- ADDC (controllo automatico della direzione dei dati)
- Terminatore per RS-485
- N/D, 120 ohm, 120 kilo-ohm
Segnali Seriali
- RS-422
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-4w
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w
- Data+, Data-, GND
Parametri di Alimentazione
- Corrente di Ingresso
- 180 mA @ 12 VDC
- Tensione di Ingresso
- da 12 a 48 VDC
- Numero di Ingressi di Alimentazione
- 1
- Protezione da Sovracorrente
- Supportata
- Connettore di Alimentazione
- Morsettiere (per modelli DC)
- Consumo di Energia
- 180 mA @ 12 VDC
Caratteristiche Fisiche
- Struttura
- Metallo
- Grado di Protezione IP
- IP30
- Dimensioni
- 67 x 100,4 x 22 mm (2,64 x 3,93 x 0,87 in)
- Peso
- 148 g (0,33 lb)
- Installazione
-
Montaggio su barra DIN (con kit opzionale)
Montaggio a parete
Limiti Ambientali
- Temperatura Operativa
- da -20 a 60°C (da -4 a 140°F)
- Temperatura di Conservazione (confezione inclusa)
- da -40 a 85°C (da -40 a 185°F)
- Umidità Relativa Ambientale
- dal 5 al 95% (non condensante)
Standard e Certificazioni
- EMC
- EN 55032/35
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 4 kV; Aria: 8 kV
IEC 61000-4-3 RS: da 80 MHz a 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Alimentazione: 1 kV; Segnale: 0,5 kV
IEC 61000-4-5 Surge: Alimentazione: 1 kV
IEC 61000-4-6 CS: da 150 kHz a 80 MHz: 3 V/m; Segnale: 3 V/m
IEC 61000-4-8 PFMF - Test Ambientali
-
IEC 60068-2-1
IEC 60068-2-2
IEC 60068-2-3 - Sicurezza
- UL 60950-1
- Vibrazione
- IEC 60068-2-6
MTBF
- Tempo
- 1.949.025 ore
- Standard
- Telcordia (Bellcore), GB
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
