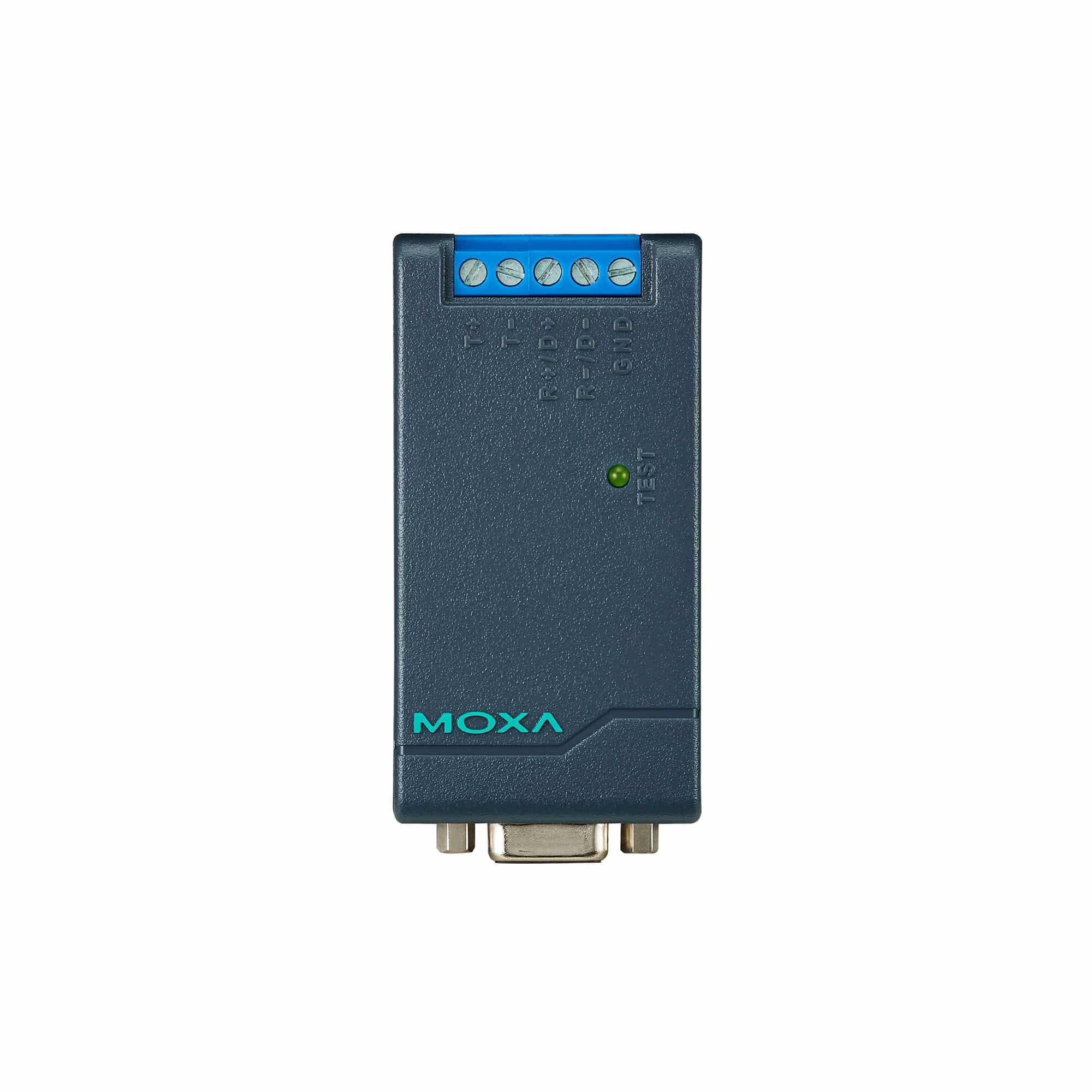

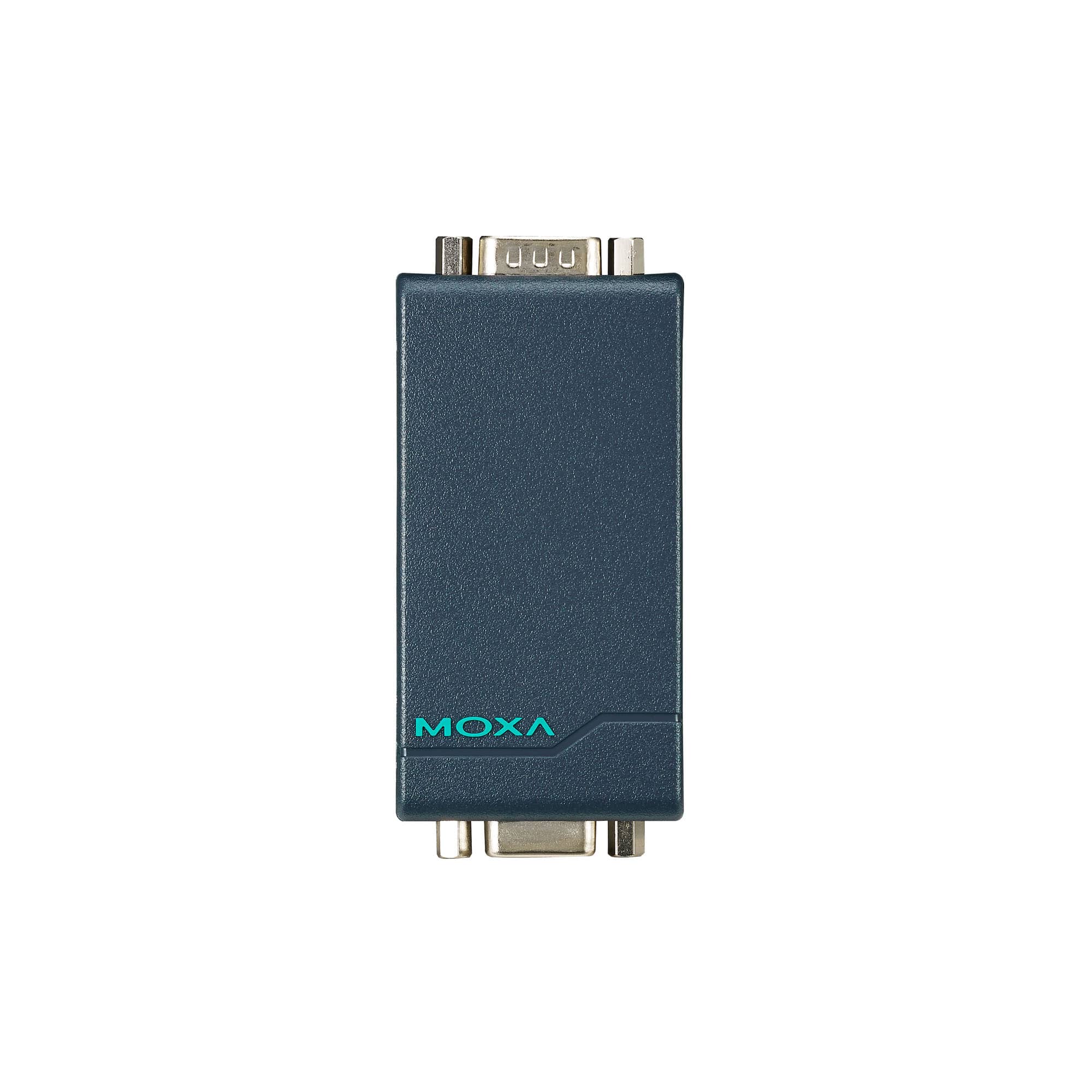

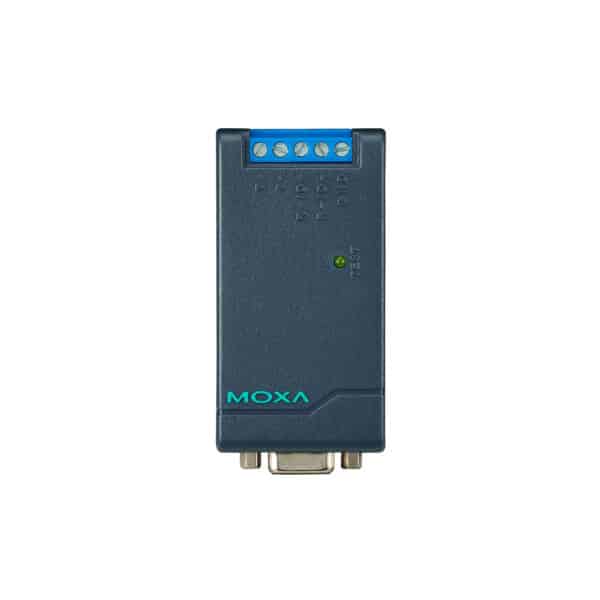

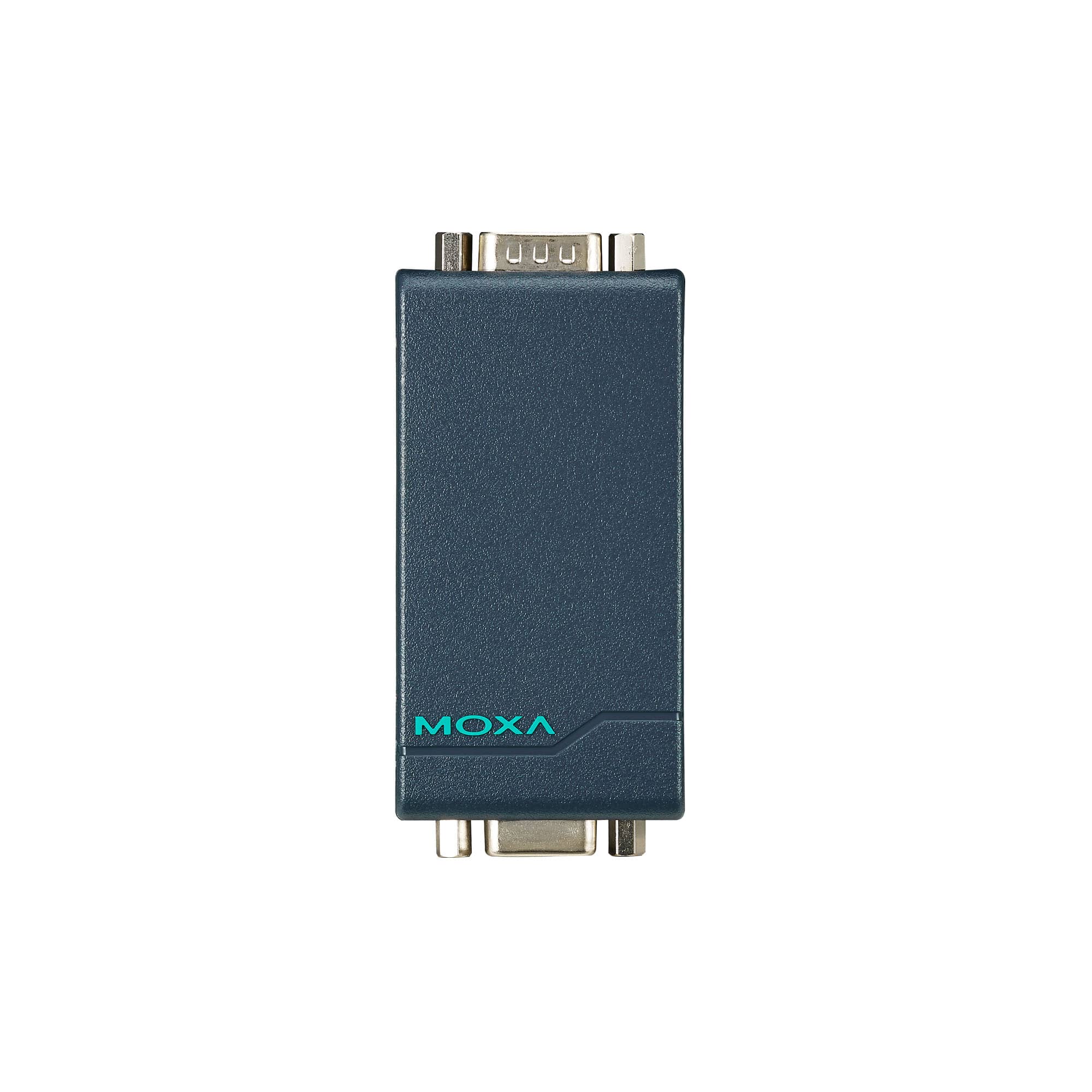

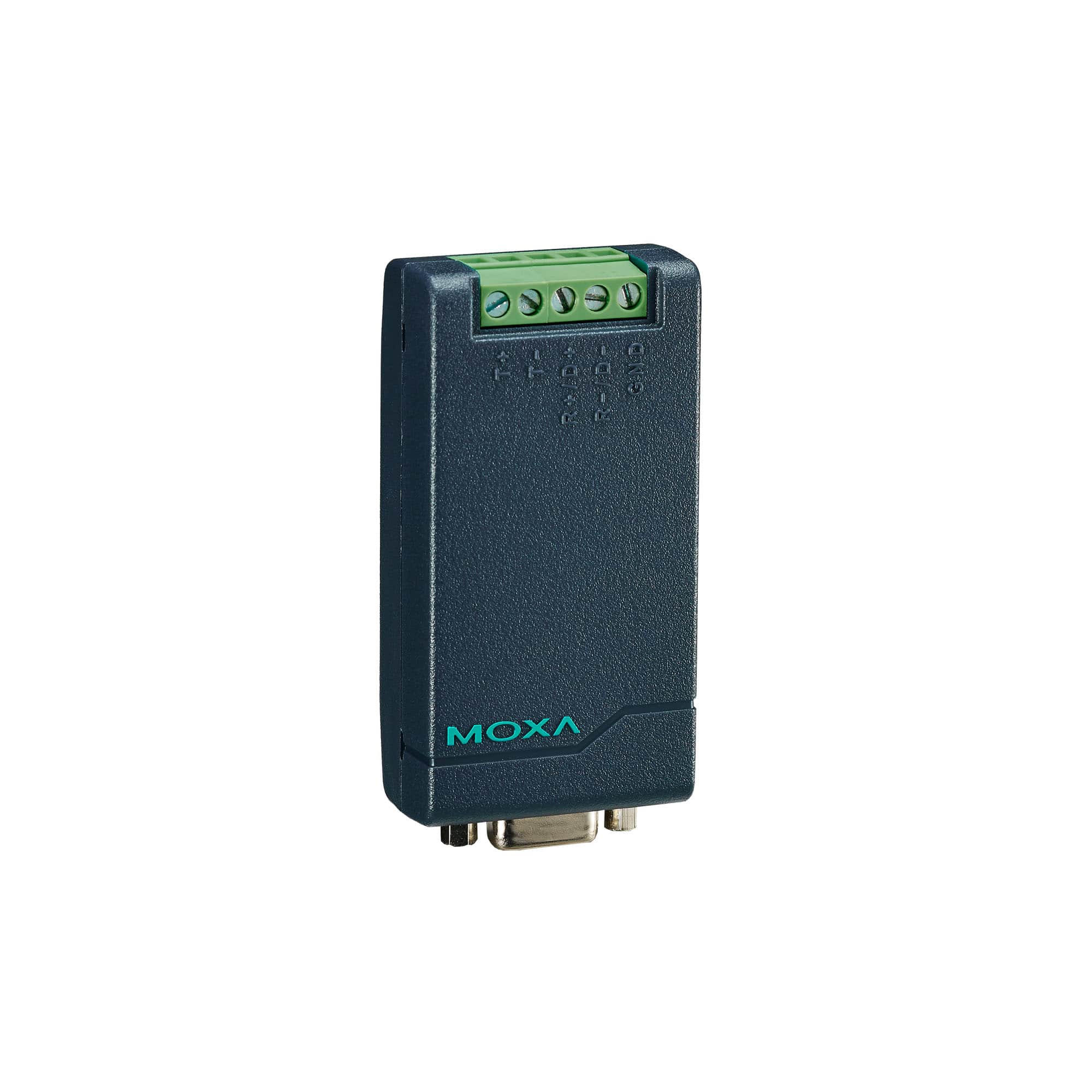

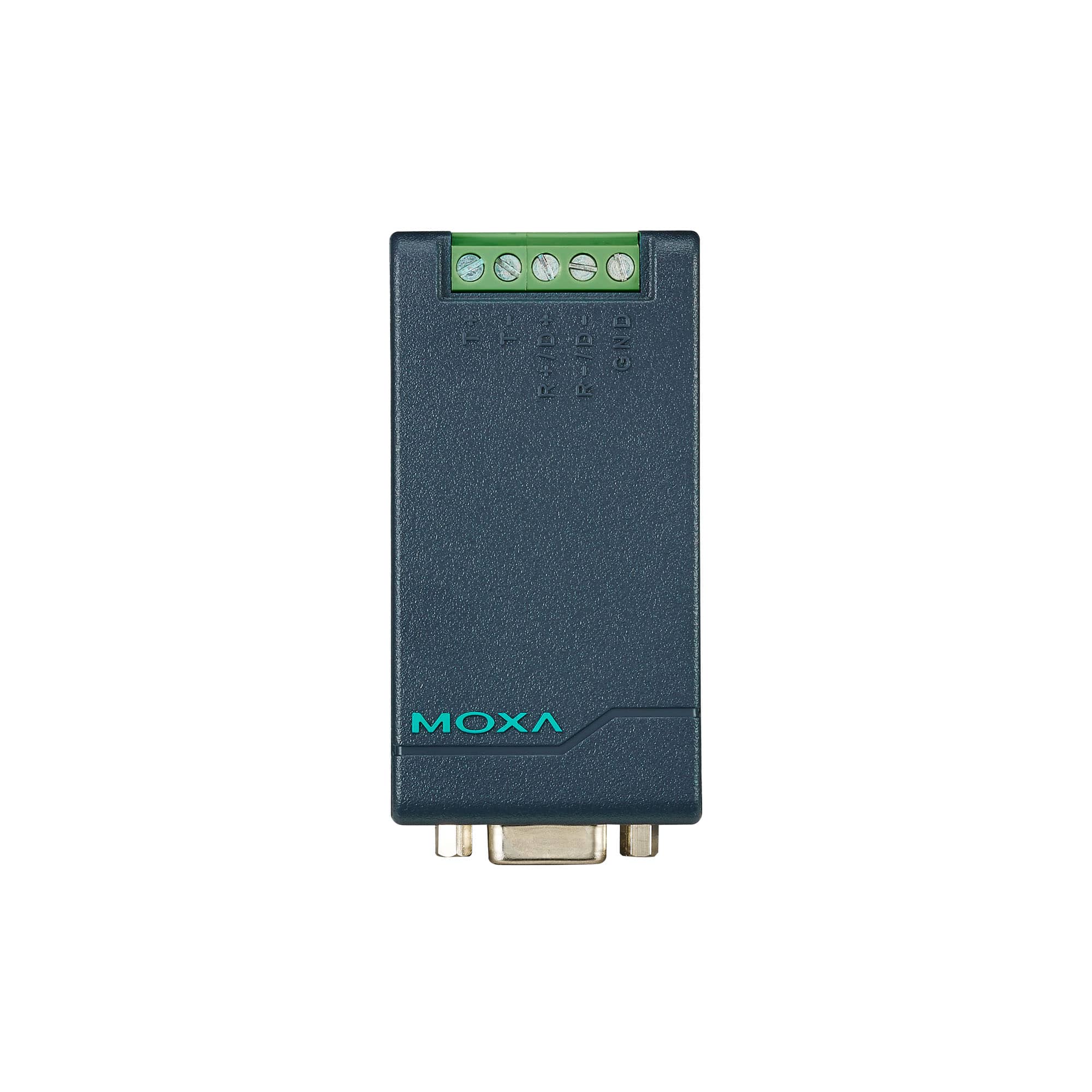

Descrizione TCC-80
Il TCC-80 rappresenta una soluzione avanzata per la conversione di segnali tra RS-232 e RS-422/485, garantendo un’operatività efficiente anche senza alimentazione esterna. Questo dispositivo supporta sia la modalità half-duplex 2-wire RS-485 che la full-duplex 4-wire RS-422/485, permettendo una facile conversione tra le linee TxD e RxD di RS-232.
Una delle caratteristiche distintive del TCC-80 è il suo sistema di controllo automatico della direzione dei dati per RS-485, che attiva il driver RS-485 automaticamente quando rileva l’output TxD dal segnale RS-232. Questo elimina la necessità di programmazione per controllare la direzione di trasmissione del segnale RS-485, semplificando notevolmente l’installazione e l’uso.
Il porto RS-232 del TCC-80 è dotato di una presa femmina DB9 che si collega direttamente al PC host, attingendo energia dalla linea TxD. Questo convertitore può operare efficacemente con una potenza di 50 mW, tratta dalla fonte di alimentazione, e supporta lunghezze di cavo RS-232 fino a 15 m a 9600 bps per minimizzare la perdita di potenza.
Inoltre, il TCC-80 offre un’isolamento elettrico e utilizza un connettore seriale di tipo Terminal Block, che assicura una connessione affidabile e robusta, ideale per applicazioni industriali. La facilità di installazione e la riduzione dei rischi di danni dovuti a correnti di terra o perdite di dati rendono il TCC-80 una scelta eccellente per i professionisti del settore.
Specifiche Tecniche TCC-80
Scarica scheda tecnica TCC-80Interfaccia Seriale
- Connettore
- Morsetto
- Numero di Porte
- 2
- Standard Seriali
-
RS-232
RS-422
RS-485 - Controllo Direzione Dati RS-485
- ADDC (controllo automatico direzione dati)
- Terminatore per RS-485
- Non applicabile, 120 ohm, 120 kilo-ohm
- Velocità di Trasmissione
- 300 bps a 115.2 kbps
Segnali Seriali
- RS-422
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-4w
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w
- Dati+, Dati-, GND
- RS-232
- TxD, RxD, GND
Parametri di Alimentazione
- Corrente di Ingresso
- 30 mA @ 5 a 12 VDC
- Tensione di Ingresso
- 5 a 12 VDC
- Numero di Ingressi di Alimentazione
- 1
- Protezione da Sovracorrente
- Supportata
- Fonte di Alimentazione
- Presa di alimentazione
Caratteristiche Fisiche
- Struttura
- Coperchio superiore in plastica, piastra inferiore in metallo
- Grado di Protezione IP
- IP30
- Dimensioni
- 42 x 80 x 22 mm (1.65 x 3.15 x 0.87 in)
- Peso
- 50 g (0.11 lb)
- Installazione
- Da tavolo
Limiti Ambientali
- Temperatura Operativa
- 0 a 60°C (32 a 140°F)
- Temperatura di Conservazione (confezione inclusa)
- -20 a 75°C (-4 a 167°F)
- Umidità Relativa Ambientale
- 5 a 95% (non condensante)
Standard e Certificazioni
- CEM
- EN 55032/35
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 4 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Alimentazione: 1 kV; Segnale: 0.5 kV
IEC 61000-4-5 Impulso: Alimentazione: 1 kV
IEC 61000-4-6 CS: 150 kHz a 80 MHz: 3 V/m; Segnale: 3 V/m
IEC 61000-4-8 PFMF - Test Ambientali
-
IEC 60068-2-1
IEC 60068-2-2
IEC 60068-2-3 - Sicurezza
- UL 60950-1
- Vibrazioni
- IEC 60068-2-6
MTBF
- Tempo
- 2,781,161 ore
- Standard
- Telcordia (Bellcore), GB
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
