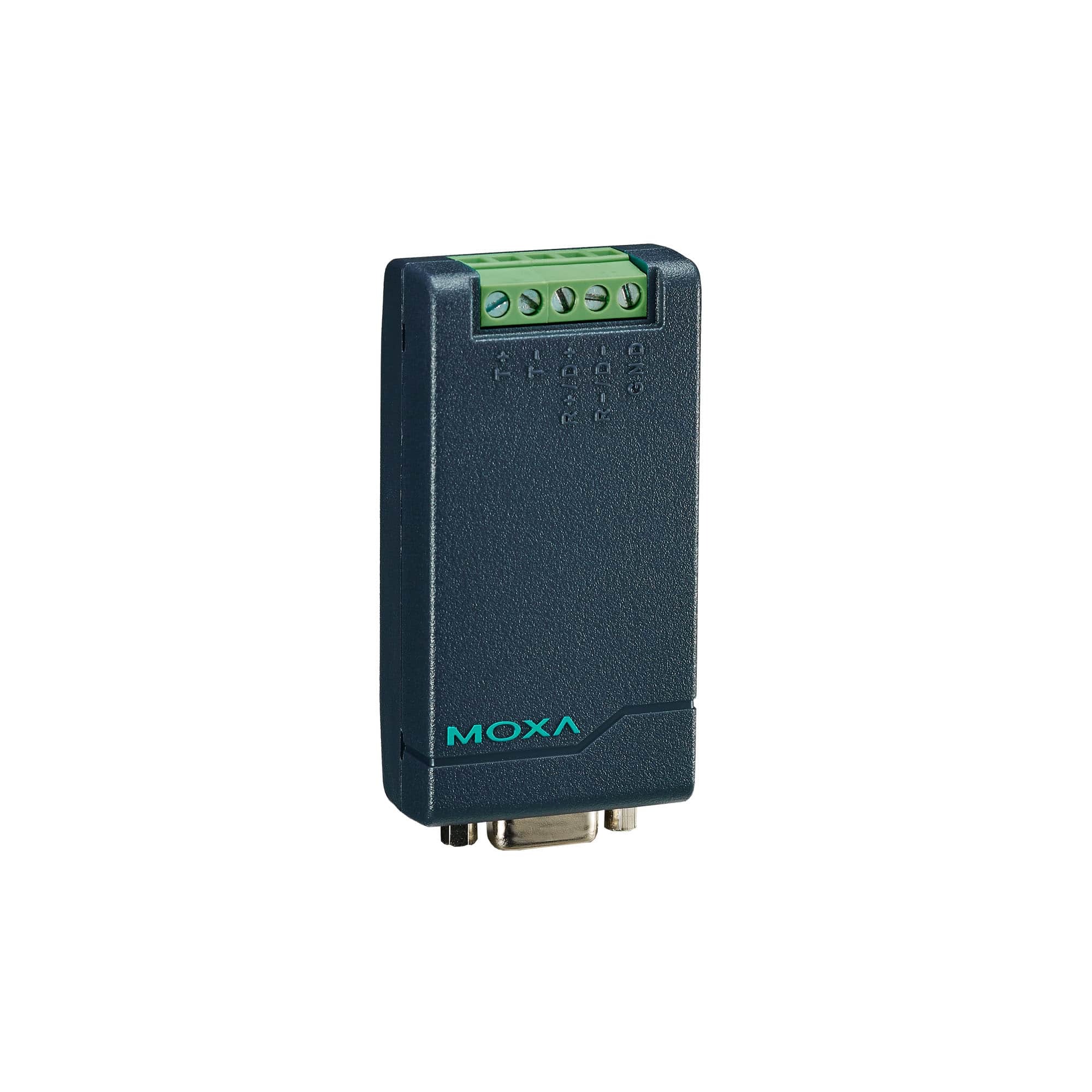

Descrizione TCC-80I
Il convertitore di media TCC-80I è progettato per garantire una completa conversione del segnale tra RS-232 e RS-422/485, offrendo una soluzione ottimale per ambienti industriali dove la robustezza è fondamentale. Questo modello si distingue per la sua capacità di operare efficacemente senza fonti di alimentazione esterne, attingendo energia direttamente dalla linea TxD del segnale RS-232.
Il TCC-80I supporta sia la modalità half-duplex a 2 fili RS-485 che la full-duplex a 4 fili RS-422/485. La direzione dei dati è controllata automaticamente per RS-485, attivando il driver RS-485 non appena il circuito rileva l’output TxD da RS-232, eliminando così la necessità di programmazione per il controllo della direzione di trasmissione.
Una caratteristica distintiva del TCC-80I è l’isolamento elettrico, ottenuto tramite un fotoaccoppiatore che trasforma il segnale elettrico in luce e viceversa, isolando completamente i due circuiti elettrici e proteggendo i dispositivi da correnti di terra, riducendo i danni causati da perdite di dati e prevenendo danni alle interfacce di comunicazione.
Il dispositivo è dotato di un connettore seriale Terminal Block, che facilita le connessioni robuste e sicure, essenziale per applicazioni in ambienti industriali difficili. Inoltre, il LED indicatore di alimentazione del porto offre un immediato feedback visivo sullo stato dell’alimentazione, semplificando la diagnostica e la manutenzione.
Specifiche Tecniche TCC-80I
Scarica scheda tecnica TCC-80IInterfaccia Seriale
- Connettore
- Morsetto
- Numero di Porte
- 2
- Standard Seriali
-
RS-232
RS-422
RS-485 - Isolamento
- 2 kV
- Controllo Direzione Dati RS-485
- ADDC (controllo automatico direzione dati)
- Terminatore per RS-485
- Non applicabile, 120 ohm, 120 kilo-ohm
- Velocità di Trasmissione
- 300 bps a 115,2 kbps
Segnali Seriali
- RS-422
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-4w
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w
- Dati+, Dati-, GND
- RS-232
- TxD, RxD, GND
Parametri di Alimentazione
- Corrente di Ingresso
- 20 mA @ 5 a 12 VDC
- Tensione di Ingresso
- 5 a 12 VDC
- Numero di Ingressi di Alimentazione
- 1
- Protezione da Sovracorrente
- Supportata
- Fonte di Alimentazione
- Presa di alimentazione
Caratteristiche Fisiche
- Struttura
- Coperchio superiore in plastica, piastra inferiore in metallo
- Grado di Protezione IP
- IP30
- Dimensioni
- 42 x 80 x 22 mm (1,65 x 3,15 x 0,87 pollici)
- Peso
- 50 g (0,11 lb)
- Installazione
- Da tavolo
Limiti Ambientali
- Temperatura Operativa
- 0 a 60°C (32 a 140°F)
- Temperatura di Conservazione (confezione inclusa)
- -20 a 75°C (-4 a 167°F)
- Umidità Relativa Ambiente
- 5 a 95% (non condensante)
Standard e Certificazioni
- CEM
- EN 55032/35
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 4 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Alimentazione: 1 kV; Segnale: 0,5 kV
IEC 61000-4-5 Sovratensione: Alimentazione: 1 kV
IEC 61000-4-6 CS: 150 kHz a 80 MHz: 3 V/m; Segnale: 3 V/m
IEC 61000-4-8 PFMF - Test Ambientali
-
IEC 60068-2-1
IEC 60068-2-2
IEC 60068-2-3 - Sicurezza
- UL 60950-1
- Vibrazione
- IEC 60068-2-6
MTBF
- Tempo
- 2,781,161 ore
- Standard
- Telcordia (Bellcore), GB
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
