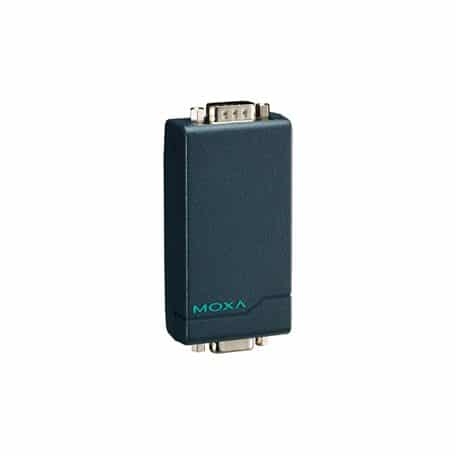

Descrizione TCC-82
Il TCC-82 rappresenta una soluzione avanzata per l’isolamento elettrico bidirezionale tra due dispositivi RS-232, garantendo comunicazioni seriali sicure e protette. Questo dispositivo è progettato per resistere a sovratensioni, cortocircuiti accidentali ad alta tensione e loop di terra, grazie al suo isolamento ottico completo tra i due lati della connessione RS-232.
Il TCC-82 è testato per sopportare più di 4 kV rms dall’ingresso all’uscita per un minuto, soddisfacendo così gli elevati standard richiesti dalle applicazioni industriali e mediche. Protegge le linee di dati TxD e RxD, così come le linee di handshake RTS e CTS, offrendo una protezione completa per le applicazioni RS-232.
Un’altra caratteristica distintiva del TCC-82 è la sua capacità di operare senza una fonte di alimentazione esterna, ottenendo energia direttamente dai dispositivi seriali collegati attraverso le linee TxD, RTS o DTR. Questo elimina la necessità di un alimentatore esterno, sebbene sia possibile utilizzarlo in caso di cavi seriali troppo lunghi o dispositivi a basso consumo. Per l’alimentazione esterna, il TCC-82 può utilizzare un adattatore da 5 a 12 VDC o un cavo di alimentazione USB.
Installando il TCC-82, si raccomanda di collegare tutti i segnali di uscita per garantire l’alimentazione anche se non utilizzati dal sistema. È importante scegliere con cura l’alimentatore esterno, specialmente se l’applicazione richiede il pieno isolamento di 4 kV.
Specifiche Tecniche TCC-82
Scarica scheda tecnica TCC-82Interfaccia Seriale
- Connettore
- DB9 maschio
- Numero di Porte
- 2
- Standard Seriale
- RS-232
- Velocità di Trasmissione
- 50 bps a 921,6 kbps (supporta velocità non standard)
Segnali Seriali
- RS-232
-
TxD, RxD, RTS, CTS, GND
Parametri di Alimentazione
- Corrente di Ingresso
- 5 a 12 VDC, 20 mA (max.)
- Tensione di Ingresso
- 5 a 12 VDC
- Numero di Ingressi di Alimentazione
- 1
- Protezione da Sovracorrente
- Supportata
- Origine dell'Alimentazione
- Presa di alimentazione
Caratteristiche Fisiche
- Involucro
- Plastica
- Grado di Protezione IP
- IP30
- Dimensioni
- 42 x 80 x 23,6 mm (1,65 x 3,15 x 0,93 pollici)
- Peso
- 60 g (0,13 lb)
- Installazione
- Da tavolo
Limiti Ambientali
- Temperatura Operativa
- 0 a 60°C (32 a 140°F)
- Temperatura di Conservazione (confezione inclusa)
- -20 a 75°C (-4 a 167°F)
- Umidità Relativa Ambientale
- 5 a 95% (non condensante)
Standard e Certificazioni
- CEM
- EN 55032/35
- EMI
- CISPR 32, FCC Parte 15B Classe B
- EMS
-
IEC 61000-4-2 ESD: Contatto: 4 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Alimentazione: 1 kV; Segnale: 0,5 kV
IEC 61000-4-5 Sovratensione: Alimentazione: 1 kV
IEC 61000-4-6 CS: 150 kHz a 80 MHz: 3 V/m; Segnale: 3 V/m
IEC 61000-4-8 PFMF - Test Ambientali
-
IEC 60068-2-1
IEC 60068-2-2
IEC 60068-2-3 - Sicurezza
- UL 60950-1
- Vibrazione
- IEC 60068-2-6
MTBF
- Tempo
- 959,780 ore
- Standard
- MIL-HDBK-217F
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
