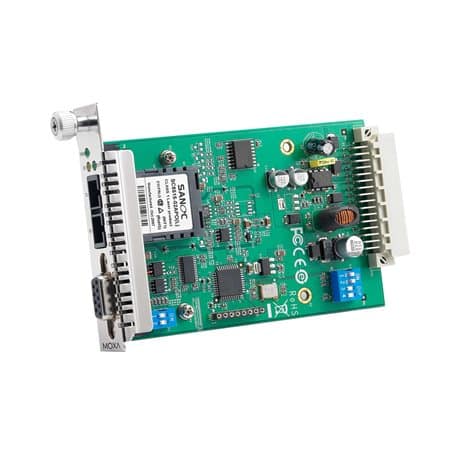

Descrizione TCF-142-M-SC-RM
Il TCF-142-M-SC-RM rappresenta una soluzione ottimale per la conversione di segnali seriali in segnali in fibra ottica, operando efficacemente all’interno del chassis TRC-190. Questo modulo è particolarmente adatto per ambienti industriali dove la robustezza e l’affidabilità sono essenziali.
Una delle caratteristiche distintive del TCF-142-M-SC-RM è la sua capacità di rilevare automaticamente il baudrate del segnale seriale, una funzionalità estremamente conveniente che permette la trasmissione del segnale senza interruzioni anche in caso di variazione del baudrate del dispositivo collegato.
Il modulo utilizza un tipo di fibra Multi-mode SC, che è ideale per applicazioni che richiedono trasmissioni di dati ad alta velocità su distanze medie. Questa specifica tecnica lo rende particolarmente adatto per applicazioni in ambito industriale e di networking dove la velocità e l’affidabilità sono cruciali.
Specifiche Tecniche TCF-142-M-SC-RM
Scarica scheda tecnica TCF-142-M-SC-RMInterfaccia Seriale
- Numero di Porte
- 2
- Standard Seriali
- RS-232, RS-422, RS-485
- Velocità di Trasmissione
- 50 bps a 921,6 kbps (supporta velocità di trasmissione non standard)
- Controllo del Flusso
- ADDC® (controllo automatico della direzione dei dati) per RS-485
- Connettore
- Connettore SC multimodale
- Fibra Ottica
- Modulo Fibra a Bassa VelocitànMultimodalenMonomodalenRequisiti Cavo in Fibran50/125 µm, 800 MHznG.652n62.5/125 µm, 500 MHznDistanza Tipican5 kmn40 kmnLunghezza d'onda Tipica (nm)n850n1310nGamma TX (nm)n840 a 860n1290 a 1330nGamma RX (nm)n800 a 900n1100 a 1650nPotenza OtticanGamma TX (dBm)n0 a -5n0 a -5nGamma RX (dBm)n0 a -20n0 a -25nBudget di Collegamento (dB)n15n20nPenalità per Dispersione (dB)n1n1nNota: Quando si utilizza un misuratore di potenza per misurare la potenza TX della fibra, impostare la velocità di trasmissione a 9.600 bps e inviare dati (00, ..., 0h) alla porta seriale del convertitore seriale.
- Resistore di Pull High/Low per RS-485
- 1 kilo-ohm, 150 kilo-ohm
- Controllo della Direzione dei Dati RS-485
- ADDC® (controllo automatico della direzione dei dati)
- Terminatore per RS-485
- N/D, 120 ohm, 120 kilo-ohm
Segnali Seriali
- RS-232
- TxD, RxD, GND
- RS-422
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-4w
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w
- Data+, Data-, GND
Parametri di Alimentazione
- Corrente di Ingresso
- 150 mA @ 12 VDC
- Protezione da Sovracorrente
- Supportata
- Consumo di Energia
- 150 mA @ 12 VDC
Caratteristiche Fisiche
- Struttura
- Metallo
- Grado di Protezione IP
- IP30
- Dimensioni
- 86,8 x 136,5 x 21 mm (3,42 x 5,37 x 0,83 in)
- Peso
- 105 g (0,23 lb)
Limiti Ambientali
- Temperatura Operativa
- 0 a 60°C (32 a 140°F)
- Temperatura di Conservazione (incluso imballaggio)
- -20 a 75°C (-4 a 167°F)
- Umidità Relativa Ambientale
- 5 al 95% (non condensante)
Standard e Certificazioni
- CEM
- EN 55032/24
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 4 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Alimentazione: 1 kV; Segnale: 0,5 kV
IEC 61000-4-5 Sovratensione: Alimentazione: 2 kV(AC), 1 kV(DC)
IEC 61000-4-6 CS: 150 kHz a 80 MHz: 3 V/m; Segnale: 3 V/m
IEC 61000-4-8 PFMF - Test Ambientali
-
IEC 60068-2-1
IEC 60068-2-2
IEC 60068-2-3 - Sicurezza
- EN 60950-1, IEC 60950-1
- Vibrazione
- IEC 60068-2-6
MTBF
- Tempo
- 514,926 ore
- Standard
- Telcordia (Bellcore), GB
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
