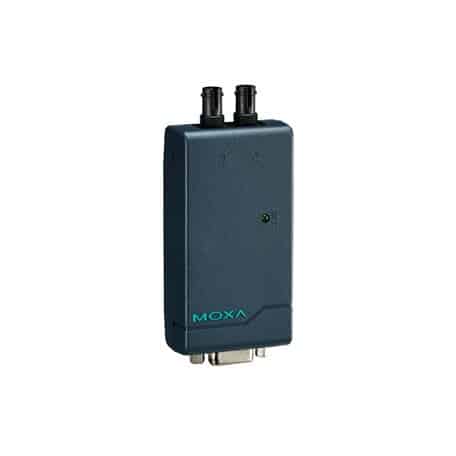

Descrizione TCF-90-M-ST
Il TCF-90-M-ST è un convertitore di media estremamente compatto, progettato per la trasmissione di segnali RS-232 attraverso la fibra ottica, garantendo una trasmissione sicura e isolata da interferenze elettromagnetiche fino a 5 km con fibra multi-mode. Questo modello si distingue per l’utilizzo di un connettore di tipo ST, specificamente selezionato per applicazioni di comunicazione dati che richiedono alta affidabilità e sicurezza.
Il dispositivo può essere alimentato direttamente dalla porta seriale o tramite una fonte esterna, rendendolo versatile per diverse situazioni operative. Nonostante la capacità di autoalimentarsi dalle linee di dati/handshake, è consigliabile mantenere attivo il segnale RTS o DTR per garantire la massima efficienza. Inoltre, il TCF-90-M-ST è dotato di un indicatore LED per la potenza della porta, che facilita la verifica della corretta alimentazione senza l’uso di strumenti aggiuntivi.
Per applicazioni che non dispongono delle linee di handshake o in cui i segnali RTS/DTR sono disattivati, è possibile utilizzare una fonte di alimentazione esterna come un cavo USB o un alimentatore DC, assicurando così la massima flessibilità operativa in ogni contesto industriale o di trasferimento dati critico.
Specifiche Tecniche TCF-90-M-ST
Scarica scheda tecnica TCF-90-M-STInterfaccia Seriale
- Numero di Porte
- 2
- Standard Seriale
- RS-232
- Controllo del Flusso
- ADDC (controllo automatico della direzione dei dati) per RS-485
- Connettore
- Connettore ST multimodale
- Fibra Ottica
- Modulo Fibra a Bassa VelocitànMultimodalenMonomodalennRequisiti Cavo in Fibran50/125 µm, 800 MHznG.652nn62.5/125 µm, 500 MHznnnnDistanza Tipican5 kmn40 kmnnLunghezza d'ondanTipica (nm)n850n1310nnGamma TX (nm)n840 a 860n1290 a 1330nnGamma RX (nm)n800 a 900n1100 a 1650nnPotenza OtticanGamma TX (dBm)n0 a -5n0 a -5nnGamma RX (dBm)n0 a -20n0 a -25nnBudget di Collegamento (dB)n15n20nnPenalità per Dispersione (dB)n1n1nnnnNota: Quando si utilizza un misuratore di potenza per misurare la potenza TX della fibra, impostare il baudrate a 9.600 bps e inviare dati (00, ..., 0h) alla porta seriale del convertitore seriale.
- Baudrate
- 300 bps a 115,2 kbps
Segnali Seriale
- RS-232
- TxD, RxD, GND
Parametri di Alimentazione
- Corrente di Ingresso
- 5 a 12 VDC, 20 mA (max.)
- Tensione di Ingresso
- 5 a 12 VDC
- Numero di Ingressi di Alimentazione
- 1
- Protezione da Sovracorrente
- Supportata
- Fonte di Alimentazione
- Presa di alimentazione
Caratteristiche Fisiche
- Involucro
- Plastica
- Grado di Protezione IP
- IP30
- Dimensioni
- 42 x 80 x 22 mm (1,65 x 3,15 x 0,87 pollici)
- Peso
- 150 g (0,33 lb)
- Installazione
- Da tavolo
Limiti Ambientali
- Temperatura Operativa
- 0 a 60°C (32 a 140°F)
- Temperatura di Conservazione (confezione inclusa)
- -20 a 75°C (-4 a 167°F)
- Umidità Relativa Ambientale
- 5 a 95% (non condensante)
Standard e Certificazioni
- EMC
- EN 55032/35
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 4 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Alimentazione: 1 kV
IEC 61000-4-5 Sovratensione: Alimentazione: 2 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF - Test Ambientali
-
IEC 60068-2-1
IEC 60068-2-14
IEC 60068-2-2
IEC 60068-2-3 - Sicurezza
- UL 60950-1
- Vibrazione
- IEC 60068-2-6
MTBF
- Tempo
- 2,272,562 ore
- Standard
- Telcordia (Bellcore), GB
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
