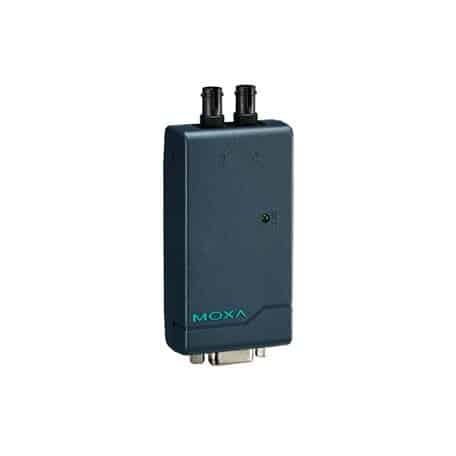

Descrizione TCF-90-S-ST
Il TCF-90-S-ST rappresenta una soluzione avanzata per la trasmissione di segnali RS-232 attraverso la fibra ottica, estendendo la trasmissione fino a 40 km con fibra monomodale. Questo dispositivo è particolarmente adatto per collegare dispositivi RS-232 in modalità full-duplex, utilizzando una coppia di convertitori TCF-90. La fibra ottica utilizzata isola i segnali dati da potenziali pericolosi aumenti di potenziale a terra, loop di terra e rumore elettrico EMI/RFI, migliorando notevolmente la sicurezza dei dati eliminando gli effetti nocivi della radiazione RF e la suscettibilità alla radiazione elettromagnetica.
Il collegamento dei dispositivi RS-232 al TCF-90-S-ST è semplice grazie al connettore ottico di tipo ST, progettato specificamente per applicazioni di comunicazione dati che trasmettono dati tra o all’interno degli edifici. Anche se il TCF-90 può ottenere energia sufficiente dalle linee di dati/mano, si raccomanda vivamente di impostare il segnale RTS o DTR su ON per garantire un’alimentazione adeguata.
Il modello TCF-90-S-ST include un indicatore LED che facilita la verifica della presenza di alimentazione sufficiente dal dispositivo seriale collegato. Inoltre, in situazioni in cui le linee di handshake non sono disponibili o i segnali RTS/DTR sono impostati su OFF, è possibile utilizzare una fonte di alimentazione esterna tramite cavo USB o alimentatore DC.
Specifiche Tecniche TCF-90-S-ST
Scarica scheda tecnica TCF-90-S-STInterfaccia Seriale
- Numero di Porte
- 2
- Standard Seriale
- RS-232
- Controllo del Flusso
- ADDC (controllo automatico della direzione dei dati) per RS-485
- Connettore
- Connettore ST monomodale
- Fibra Ottica
- Modulo Fibra a Bassa VelocitànMulti-ModonMono-ModonRequisiti del Cavo in Fibran50/125 µm, 800 MHznG.652n62.5/125 µm, 500 MHznDistanza Tipican5 kmn40 kmnLunghezza d'ondanTipica (nm)n850n1310nGamma TX (nm)n840 a 860n1290 a 1330nGamma RX (nm)n800 a 900n1100 a 1650nPotenza OtticanGamma TX (dBm)n0 a -5n0 a -5nGamma RX (dBm)n0 a -20n0 a -25nBudget di Collegamento (dB)n15n20nPenalità per Dispersione (dB)n1n1nNota: Quando si utilizza un misuratore di potenza per misurare la potenza TX della fibra, impostare il baudrate a 9.600 bps e inviare dati (00, ..., 0h) alla porta seriale del convertitore seriale.
- Baudrate
- 300 bps a 115.2 kbps
Segnali Seriale
- RS-232
- TxD, RxD, GND
Parametri di Alimentazione
- Corrente di Ingresso
- 5 a 12 VDC, 20 mA (max.)
- Tensione di Ingresso
- 5 a 12 VDC
- Numero di Ingressi di Alimentazione
- 1
- Protezione da Sovracorrente
- Supportata
- Fonte di Alimentazione di Ingresso
- Presa di alimentazione
Caratteristiche Fisiche
- Struttura
- Plastica
- Grado di Protezione IP
- IP30
- Dimensioni
- 42 x 80 x 22 mm (1.65 x 3.15 x 0.87 in)
- Peso
- 150 g (0.33 lb)
- Installazione
- Da tavolo
Limiti Ambientali
- Temperatura Operativa
- 0 a 60°C (32 a 140°F)
- Temperatura di Conservazione (confezione inclusa)
- -20 a 75°C (-4 a 167°F)
- Umidità Relativa Ambientale
- 5 a 95% (non condensante)
Standard e Certificazioni
- CEM
- EN 55032/35
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 4 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Alimentazione: 1 kV
IEC 61000-4-5 Surge: Alimentazione: 2 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF - Test Ambientali
-
IEC 60068-2-1
IEC 60068-2-14
IEC 60068-2-2
IEC 60068-2-3 - Sicurezza
- UL 60950-1
- Vibrazione
- IEC 60068-2-6
MTBF
- Tempo
- 2,272,562 ore
- Standard
- Telcordia (Bellcore), GB
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
