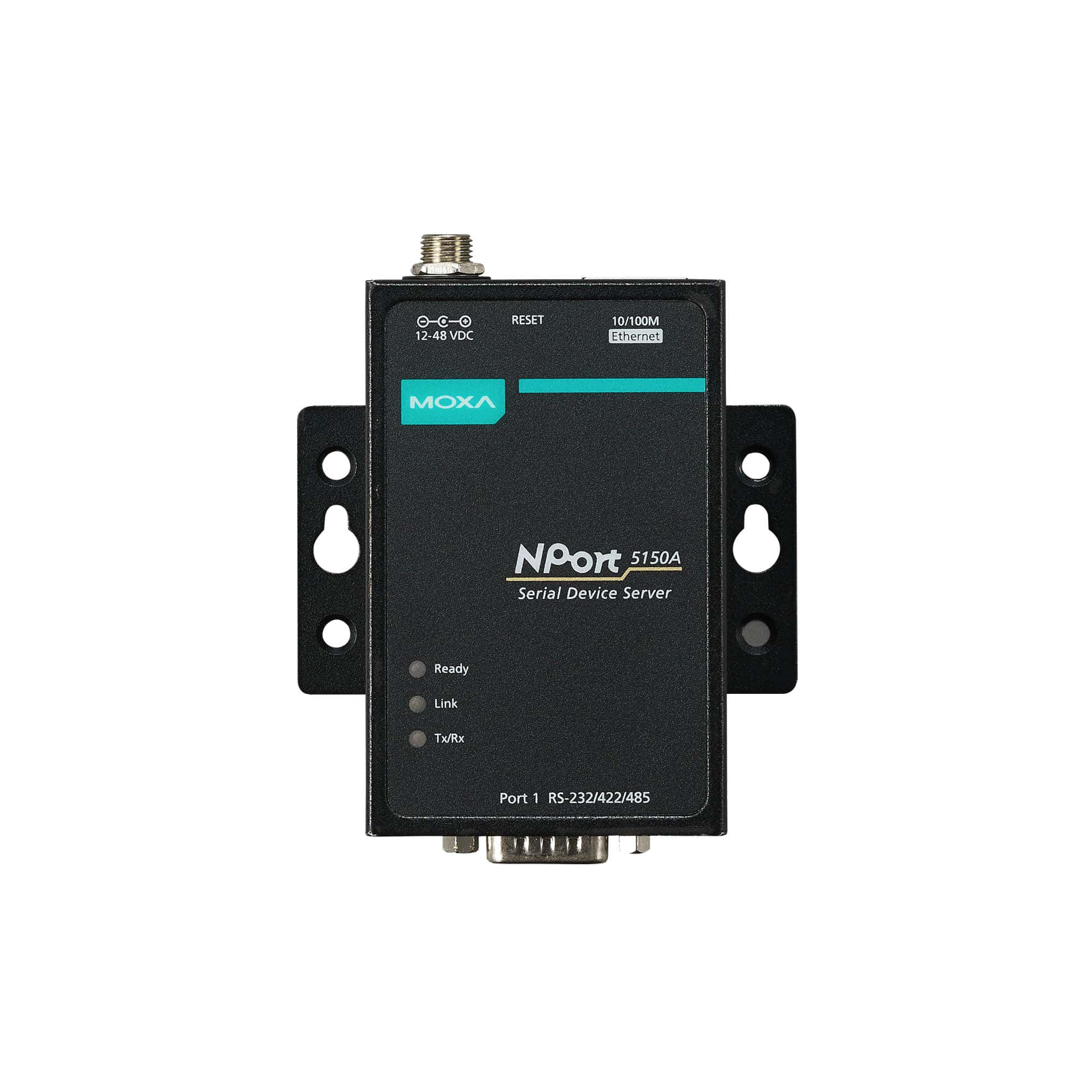

Descrizione NPORT 5150A
Il NPort 5150A è progettato per rendere i dispositivi seriali pronti per la rete in modo istantaneo, permettendo al software del PC di accedere direttamente ai dispositivi seriali da qualsiasi punto della rete. Questo modello si distingue per il suo consumo energetico estremamente ridotto, meno di 1 W, grazie al SoC MiiNe basato su ARM con RAM e Flash integrati, garantendo un risparmio energetico di almeno il 50% rispetto alle soluzioni esistenti sul mercato.
Il NPort 5150A offre una protezione avanzata contro le sovratensioni per linee seriali, Ethernet e di alimentazione, conforme alla normativa IEC 61000-4-5, rendendolo una soluzione robusta e affidabile anche nei contesti più esigenti. Inoltre, la configurazione può essere completata in soli tre passaggi tramite l’interfaccia web, semplificando notevolmente l’attivazione delle applicazioni serial-to-Ethernet.
Supporta SNMP per il monitoraggio tramite Ethernet e può inviare notifiche automatiche via email in caso di errori, facilitando la gestione e la risoluzione dei problemi. Le specifiche tecniche includono una temperatura operativa da 0 a 60°C, un baudrate da 50 bps a 921.6 kbps, standard seriali RS-232/422/485, una porta seriale, una corrente di ingresso di 92.4 mA a 12 VDC e una tensione di ingresso da 12 a 48 VDC.
Specifiche Tecniche NPORT 5150A
Scarica scheda tecnica NPORT 5150AInterfaccia Ethernet
- Porte 10/100BaseT(X) (connettore RJ45)
- 1
- Protezione Isolamento Magnetico
- 1,5 kV (integrato)
Funzionalità Software Ethernet
- Opzioni di Configurazione
- Console Seriale
- Gestione
- Client DHCP, ARP, BOOTP, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, SMTP, SNMPv1/v2c, TCP/IP, Telnet, UDP
- Filtro
- IGMP v1/v2
- Driver COM Reali per Windows
- Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10/11 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Server 2022, Windows Embedded CE 5.0/6.0, Windows XP Embedded
- Driver TTY Reali per Linux
- Versioni del kernel: 2.4.x, 2.6.x, 3.x, 4.x e 5.x
- Driver TTY Fissi
- macOS 10.12, macOS 10.13, macOS 10.14, macOS 10.15, SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
- API Android
- Android 3.1.x e successive
- MIB
- RFC1213, RFC1317
Funzioni di Sicurezza
- Autenticazione
- Database locale
- Crittografia
- HTTPS, AES-128, SHA-1, RSA-1024, SHA-256
- Protocolli di Sicurezza
- HTTPS (TLS 1.2)
Interfaccia Seriale
- Connettore
- DB9 maschio
- Numero di Porte
- 1
- Standard Seriali
- RS-232, RS-422, RS-485
- Modalità di Operazione
- Disabilitato, Modem Ethernet, Connessione in Coppia, COM Reale, Telnet Inverso, RFC2217, Client TCP, Server TCP, UDP
- Baudrate
- Supporta baudrate standard (unità=bps): 50, 75, 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230.4k, 460.8k, 921.6k
- Bit di Dati
- 5, 6, 7, 8
- Bit di Stop
- 1, 1.5, 2
- Parità
- Nessuna, Pari, Dispari, Spazio, Segno
- Controllo di Flusso
- RTS/CTS (solo RS-232), DTR/DSR (solo RS-232), XON/XOFF
- Resistore di Pull High/Low per RS-485
- 1 kilo-ohm, 150 kilo-ohm
- Controllo Direzione Dati RS-485
- ADDC (controllo automatico della direzione dei dati)
- Terminatore per RS-485
- 120 ohm
Segnali Seriali
- RS-232
- TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- RS-422
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-4w
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w
- Data+, Data-, GND
Parametri di Alimentazione
- Numero di Ingressi di Alimentazione
- 1
- Corrente di Ingresso
- 92,4 mA @ 12 VDC
- Tensione di Ingresso
- da 12 a 48 VDC
- Fonte di Alimentazione
- Presa di alimentazione
Affidabilità
- Trigger di Riavvio Automatico
- WDT integrato
Caratteristiche Fisiche
- Custodia
- Metallo
- Dimensioni (con alette)
- 75,2 x 80 x 22 mm (2,96 x 3,15 x 0,87 pollici)
- Dimensioni (senza alette)
- 52 x 80 x 22 mm (2,05 x 3,15 x 0,87 pollici)
- Peso
- 340 g (0,75 lb)
- Installazione
- Desktop, montaggio su barra DIN (con kit opzionale), montaggio a parete
Limiti Ambientali
- Temperatura Operativa
- da 0 a 60°C (da 32 a 140°F)
- Temperatura di Conservazione (confezione inclusa)
- da -40 a 75°C (da -40 a 167°F)
- Umidità Relativa Ambientale
- dal 5 al 95% (non condensante)
Standard e Certificazioni
- EMC
- EN 55032/35
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 6 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Alimentazione: 2 kV; Segnale: 1 kV
IEC 61000-4-5 Surge: Alimentazione: 2 kV; Segnale: 0,5 kV
IEC 61000-4-6 CS: 150 kHz a 80 MHz: 10 V/m; Segnale: 10 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 - Sicurezza
- UL 60950-1
Dichiarazione
- Prodotto Ecologico
- RoHS, CRoHS, WEEE
MTBF
- Tempo
- 2,231,530 ore
- Standard
- Standard Telcordia (Bellcore) TR/SR
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
