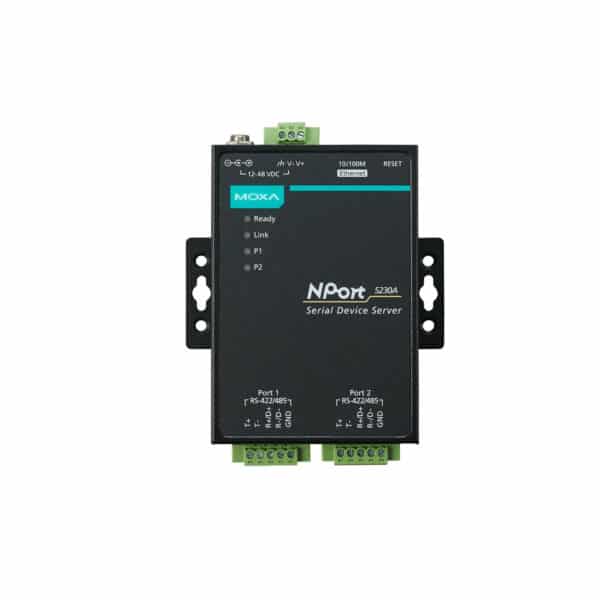

Descrizione NPORT 5230A
Il NPort 5230A rappresenta la soluzione ideale per rendere i dispositivi seriali pronti per la rete, garantendo accesso diretto dal software del PC da qualsiasi punto della rete. Questo server di dispositivi è progettato per essere estremamente efficiente e facile da usare, offrendo una soluzione serial-to-Ethernet affidabile e semplice.
Con il SoC MiiNe basato su ARM, il NPort 5230A riduce il consumo di energia di almeno il 50% rispetto alle soluzioni esistenti, supportando gli ingegneri nel rispetto delle severe normative ambientali degli ambienti industriali moderni. Inoltre, è dotato di una protezione avanzata contro le sovratensioni su linee seriali, Ethernet e di alimentazione, conforme alla normativa IEC 61000-4-5, proteggendo i dispositivi elettrici da picchi di tensione e condizioni ambientali rumorose elettricamente.
La configurazione del NPort 5230A è guidata da un’interfaccia web che permette di completare l’impostazione in soli tre passaggi, rendendo l’attivazione del servizio serial-to-Ethernet rapida e senza sforzi. La funzione di raggruppamento delle porte COM permette di controllare più porte seriali fisiche simultaneamente operando un’unica porta COM.
Specifiche Tecniche NPORT 5230A
Scarica scheda tecnica NPORT 5230AInterfaccia Ethernet
- Porte 10/100BaseT(X) (connettore RJ45)
- 1
- Protezione Isolamento Magnetico
- 1,5 kV (integrato)
Funzionalità Software Ethernet
- Gestione
- ARP, BOOTP, DHCP Client, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, SMTP, SNMPv1/v2c, Telnet, TCP/IP, UDP
- Filtro
- IGMP v1/v2
- Driver COM Reali per Windows
- Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10/11 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Server 2022, Windows Embedded CE 5.0/6.0, Windows XP Embedded
- Driver TTY Reali per Linux
- Versioni del kernel: 2.4.x, 2.6.x, 3.x, 4.x e 5.x
- Driver TTY Fissi
- SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X, macOS 10.12, macOS 10.13, macOS 10.14, macOS 10.15
- API Android
- Android 3.1.x e successive
- MIB
- RFC1213, RFC1317
Funzioni di Sicurezza
- Autenticazione
- Database locale
- Crittografia
- AES-128, RSA-1024, SHA-256, HTTPS, SHA-1
- Protocolli di Sicurezza
- HTTPS (TLS 1.2)
Interfaccia Seriale
- Connettore
- blocco terminale a 5 pin
- Numero di Porte
- 2
- Standard Seriali
- RS-422, RS-485
- Modalità di Operazione
- Disabilitato, Modem Ethernet, Connessione in Coppia, COM Reale, Telnet Inverso, RFC2217, Client TCP, Server TCP, UDP
- Baudrate
- Supporta baudrate standard (unità=bps): 50, 75, 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230.4k, 460.8k, 921.6k
- Bit di Dati
- 5, 6, 7, 8
- Bit di Stop
- 1, 1.5, 2
- Parità
- Nessuna, Pari, Dispari, Spazio, Segno
- Resistore di Pull High/Low per RS-485
- 1 kilo-ohm, 150 kilo-ohm
- Controllo Direzione Dati RS-485
- ADDC (controllo automatico della direzione dei dati)
- Terminatore per RS-485
- 120 ohm
Segnali Seriali
- RS-422
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-4w
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w
- Dati+, Dati-, GND
Parametri di Alimentazione
- Corrente di Ingresso
- 119 mA @ 12 VDC
- Tensione di Ingresso
- da 12 a 48 VDC
- Numero di Ingressi di Alimentazione
- 2
- Connettore di Alimentazione
-
1 blocco terminale rimovibile a 3 contatti
presa di alimentazione
Affidabilità
- Trigger di Riavvio Automatico
- WDT integrato
Caratteristiche Fisiche
- Struttura
- Metallo
- Dimensioni (con alette)
- 100 x 111 x 26 mm (3.94 x 4.37 x 1.02 in)
- Dimensioni (senza alette)
- 77 x 111 x 26 mm (3.03 x 4.37 x 1.02 in)
- Peso
- 340 g (0.75 lb)
- Installazione
- Desktop, montaggio su barra DIN (con kit opzionale), montaggio a parete
Limiti Ambientali
- Temperatura Operativa
- da 0 a 60°C (da 32 a 140°F)
- Temperatura di Conservazione (confezione inclusa)
- da -40 a 75°C (da -40 a 167°F)
- Umidità Relativa Ambientale
- dal 5 al 95% (non condensante)
Standard e Certificazioni
- EMC
- EN 55032/35
- EMS
-
IEC 61000-4-2 ESD: Contatto: 8 kV; Aria: 15 kV
IEC 61000-4-3 RS: da 80 MHz a 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Alimentazione: 2 kV; Segnale: 1 kV
IEC 61000-4-5 Surge: Alimentazione: 2 kV; Segnale: 1 kV
IEC 61000-4-6 CS: da 150 kHz a 80 MHz: 10 V/m; Segnale: 10 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 - EMI
- CISPR 32, FCC Parte 15B Classe A
- Sicurezza
- UL 60950-1
Dichiarazione
- Prodotto Ecologico
- RoHS, CRoHS, WEEE
MTBF
- Tempo
- 847,750 ore
- Standard
- Standard Telcordia (Bellcore) TR/SR
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
