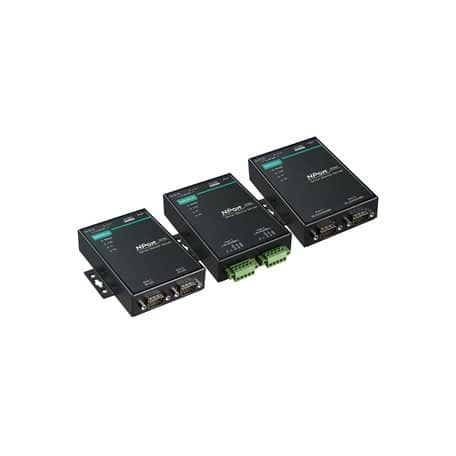

Descrizione NPORT 5250A
Il NPort 5250A rappresenta la soluzione ideale per integrare dispositivi seriali in reti Ethernet, garantendo accesso diretto ai dispositivi seriali da qualsiasi punto della rete. Questo server di dispositivi è dotato del potente SoC seriale-Ethernet MiiNe, che riduce il consumo energetico di almeno il 50% rispetto alle soluzioni esistenti, supportando gli ingegneri nelle sfide di conformità ambientale degli ambienti industriali moderni.
Con una protezione avanzata contro le sovratensioni applicata alle linee seriali, di alimentazione e Ethernet, testata e conforme alla norma IEC 61000-4-5, il NPort 5250A assicura una soluzione seriale-Ethernet robusta e affidabile, capace di proteggere i dispositivi elettrici da picchi di tensione e condizioni ambientali elettricamente rumorose.
La configurazione web in 3 semplici passaggi del NPort 5250A è intuitiva e facile da usare, permettendo agli utenti di attivare l’applicazione seriale-Ethernet in soli 30 secondi. Inoltre, la funzione di raggruppamento delle porte COM consente di controllare più porte seriali fisiche simultaneamente operando un’unica porta COM.
Specifiche tecniche includono: temperatura operativa da 0 a 55°C, baudrate da 50 bps a 921.6 kbps, standard seriali RS-232/422/485, due porte seriali, corrente di ingresso di 119 mA a 12 VDC e tensione di ingresso da 12 a 48 VDC.
Specifiche Tecniche NPORT 5250A
Scarica scheda tecnica NPORT 5250AInterfaccia Ethernet
- Porte 10/100BaseT(X) (connettore RJ45)
- 1
- Protezione Isolamento Magnetico
- 1,5 kV (integrato)
Funzionalità Software Ethernet
- Opzioni di Configurazione
- Console Seriale
- Gestione
- ARP, BOOTP, Client DHCP, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, SMTP, SNMPv1/v2c, Telnet, TCP/IP, UDP
- Filtro
- IGMP v1/v2
- Driver COM Reali per Windows
- Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10/11 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Server 2022, Windows Embedded CE 5.0/6.0, Windows XP Embedded
- Driver TTY Reali per Linux
- Versioni del kernel: 2.4.x, 2.6.x, 3.x, 4.x e 5.x
- Driver TTY Fissi
- SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X, macOS 10.12, macOS 10.13, macOS 10.14, macOS 10.15
- API Android
- Android 3.1.x e successive
- MIB
- RFC1213, RFC1317
Funzioni di Sicurezza
- Autenticazione
- Database locale
- Crittografia
- AES-128, RSA-1024, SHA-256, HTTPS, SHA-1
- Protocolli di Sicurezza
- HTTPS (TLS 1.2)
Interfaccia Seriale
- Connettore
- DB9 maschio
- Numero di Porte
- 2
- Standard Seriali
- RS-232, RS-422, RS-485
- Modalità di Operazione
- Disabilitato, Modem Ethernet, Connessione in Coppia, COM Reale, Telnet Inverso, RFC2217, Client TCP, Server TCP, UDP
- Velocità di Trasmissione
- Supporta velocità di trasmissione standard (unità=bps): 50, 75, 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230.4k, 460.8k, 921.6k
- Bit di Dati
- 5, 6, 7, 8
- Bit di Stop
- 1, 1.5, 2
- Parità
- Nessuna, Pari, Dispari, Spazio, Segno
- Controllo di Flusso
- RTS/CTS (solo RS-232), DTR/DSR (solo RS-232)
- Resistore di Pull-up/Pull-down per RS-485
- 1 kilo-ohm, 150 kilo-ohm
- Controllo della Direzione dei Dati RS-485
- ADDC (controllo automatico della direzione dei dati)
- Terminatore per RS-485
- 120 ohm
Segnali Seriali
- RS-232
- TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- RS-422
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-4w
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w
- Dati+, Dati-, GND
Parametri di Alimentazione
- Corrente di Ingresso
- 119 mA @ 12 VDC
- Tensione di Ingresso
- 12 a 48 VDC
- Numero di Ingressi di Alimentazione
- 2
- Connettore di Alimentazione
-
1 blocco terminale rimovibile a 3 contatti
Presa di ingresso di alimentazione
Affidabilità
- Trigger di Riavvio Automatico
- WDT integrato
Caratteristiche Fisiche
- Custodia
- Metallo
- Dimensioni (con alette)
- 100 x 111 x 26 mm (3.94 x 4.37 x 1.02 in)
- Dimensioni (senza alette)
- 77 x 111 x 26 mm (3.03 x 4.37 x 1.02 in)
- Peso
- 340 g (0.75 lb)
- Installazione
- Da tavolo, Montaggio su barra DIN (con kit opzionale), Montaggio a parete
Limiti Ambientali
- Temperatura Operativa
- 0 a 60°C (32 a 140°F)
- Temperatura di Conservazione (confezione inclusa)
- -40 a 75°C (-40 a 167°F)
- Umidità Relativa Ambientale
- 5 a 95% (non condensante)
Standard e Certificazioni
- EMC
- EN 55032/35
- EMS
-
IEC 61000-4-2 ESD: Contatto: 8 kV; Aria: 15 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Alimentazione: 2 kV; Segnale: 1 kV
IEC 61000-4-5 Surge: Alimentazione: 2 kV; Segnale: 1 kV
IEC 61000-4-6 CS: 150 kHz a 80 MHz: 10 V/m; Segnale: 10 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 - EMI
- CISPR 32, FCC Parte 15B Classe A
- Sicurezza
- UL 60950-1
Dichiarazione
- Prodotto Ecologico
- RoHS, CRoHS, WEEE
MTBF
- Tempo
- 847,750 ore
- Standard
- Standard Telcordia (Bellcore) TR/SR
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
