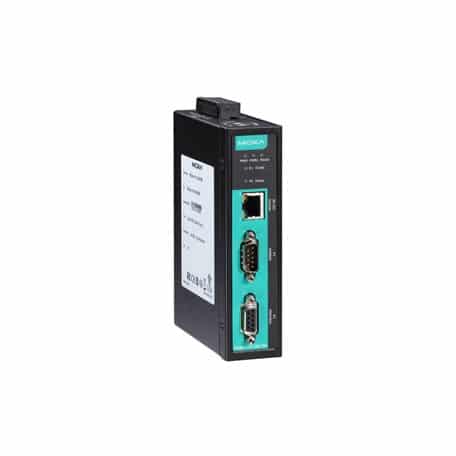

Descrizione MGATE 4101-MB-PBS
Il gateway MGate 4101-MB-PBS rappresenta una soluzione avanzata per la comunicazione tra PLC PROFIBUS (come i Siemens S7-400 e S7-300) e dispositivi Modbus. Grazie alla funzionalità QuickLink, è possibile completare il mapping degli I/O in pochi minuti, riducendo drasticamente i tempi di integrazione Modbus-PROFIBUS rispetto ai metodi tradizionali che possono richiedere giorni.
Questo modello è protetto da un robusto involucro metallico, può essere montato su DIN-rail e offre l’isolamento ottico integrato opzionale. Inoltre, dispone di doppio ingresso di alimentazione per una maggiore affidabilità, permettendo la connessione simultanea a due fonti di alimentazione DC attive, garantendo operatività continua anche in caso di guasto di una delle fonti.
Il gateway include anche un’uscita relè per lo stato dell’ingresso di alimentazione, fornendo agli ingegneri di manutenzione uno strumento aggiuntivo per la risoluzione dei problemi. Le specifiche tecniche che distinguono il MGate 4101-MB-PBS includono l’isolamento seriale e una temperatura operativa che varia da 0 a 60°C, rendendolo adatto per l’uso in una vasta gamma di ambienti industriali.
Specifiche Tecniche MGATE 4101-MB-PBS
Scarica scheda tecnica MGATE 4101-MB-PBSInterfaccia Seriale
- Porta Console
- RS-232 (TxD, RxD, GND), RJ45 8-pin (115200, n, 8, 1)
- Numero di Porte
- 1
- Connettore
- DB9 maschio
- Standard Seriale
- RS-232/422/485
- Velocità di Trasmissione
- da 50 bps a 921,6 kbps
- Bit Dati
- 7, 8
- Parità
- Nessuna, Pari, Dispari, Spazio, Marca
- Bit di Stop
- 1, 2
- Controllo di Flusso
- DTR/DSR, RTS/CTS
- Controllo Direzione Dati RS-485
- ADDC® (controllo automatico direzione dati)
- Resistore di Pull-up/Pull-down per RS-485
- 1 kilo-ohm, 150 kilo-ohm
- Terminatore per RS-485
- 120 ohm
- Isolamento
- 2 kV (modelli I)
Segnali Seriale
- RS-232
- TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- RS-422
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w
- Data+, Data-, GND
- RS-485-4w
- Tx+, Tx-, Rx+, Rx-, GND
Funzionalità Software Seriale
- Opzioni di Configurazione
- MGate Manager
- Protocolli Industriali
- Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave, PROFIBUS DP-V0 Slave
Modbus RTU/ASCII
- Modalità
- Master, Slave
- Funzioni Supportate
- 1, 2, 3, 4, 5, 6, 15, 16, 23
- Numero Massimo di Comandi
- 100
- Dimensione Dati in Ingresso
- 7744 bytes
- Dimensione Dati in Uscita
- 7744 bytes
Interfaccia PROFIBUS
- Protocolli Industriali
- PROFIBUS DP
- Numero di Porte
- 1
- Connettore
- DB9 femmina
- Velocità di Trasmissione
- da 9600 bps a 12 Mbps
- Isolamento
- 2 kV (integrato)
- Segnali
- PROFIBUS D+, PROFIBUS D-, RTS, Comune Segnale, 5V
PROFIBUS
- Interruttore Rotativo
- Indirizzi PROFIBUS 0-99 (indirizzi 100-125 supportati tramite configurazione software)
- Modalità
- DP-V0 Slave
- Numero Massimo di Connessioni Master
- 1
- Numero Massimo di Moduli I/O PROFIBUS
- 24 per pagina
- Numero Massimo di Pagine PROFIBUS
- 32
- Dimensione Dati in Ingresso
- 7744 bytes
- Dimensione Dati in Uscita
- 7744 bytes
Parametri di Alimentazione
- Tensione di Ingresso
- da 12 a 48 VDC
- Corrente di Ingresso
- 275 mA @ 12 VDC
- Connettore di Alimentazione
- Morsetto Euroblock fissato con viti
Relè
- Corrente di Contatto Nominale
- Carico resistivo: 1 A @ 24 VDC
Caratteristiche Fisiche
- Struttura
- Metallo
- Dimensioni
- 36 x 105 x 140 mm (1,42 x 4,14 x 5,51 pollici)
- Peso
- 500 g (1,10 lb)
- Grado di Protezione IP
-
IP30
Nota: si raccomanda di fissare le viti Nylok M3x3mm sul lato posteriore
Limiti Ambientali
- Temperatura Operativa
- da 0 a 60°C (da 32 a 140°F)
- Temperatura di Conservazione (confezione inclusa)
- da -40 a 85°C (da -40 a 185°F)
- Umidità Relativa Ambiente
- dal 5 al 95% (non condensante)
Norme e Certificazioni
- Sicurezza
- EN 60950-1, UL 60950-1, EN 62368-1, UL 62368-1
- EMC
- EN 55032/35
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 6 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Alimentazione: 2 kV; Segnale: 1 kV
IEC 61000-4-5 Surge: Alimentazione: 2 kV; Segnale: 2 kV
IEC 61000-4-6 CS: 150 kHz a 80 MHz: 10 V/m; Segnale: 10 V/m
IEC 61000-4-8 PFMF - Luoghi Pericolosi
- ATEX, Classe I Divisione 2, IECEx
- Caduta Libera
- IEC 60068-2-32
- Urti
- IEC 60068-2-27
- Vibrazioni
- IEC 60068-2-6, IEC 60068-2-64
MTBF
- Tempo
-
Serie MGate 4101-MB-PBS: 1,537,948 ore
Serie MGate 4101I-MB-PBS: 1,315,666 ore - Norme
- Telcordia SR332
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
