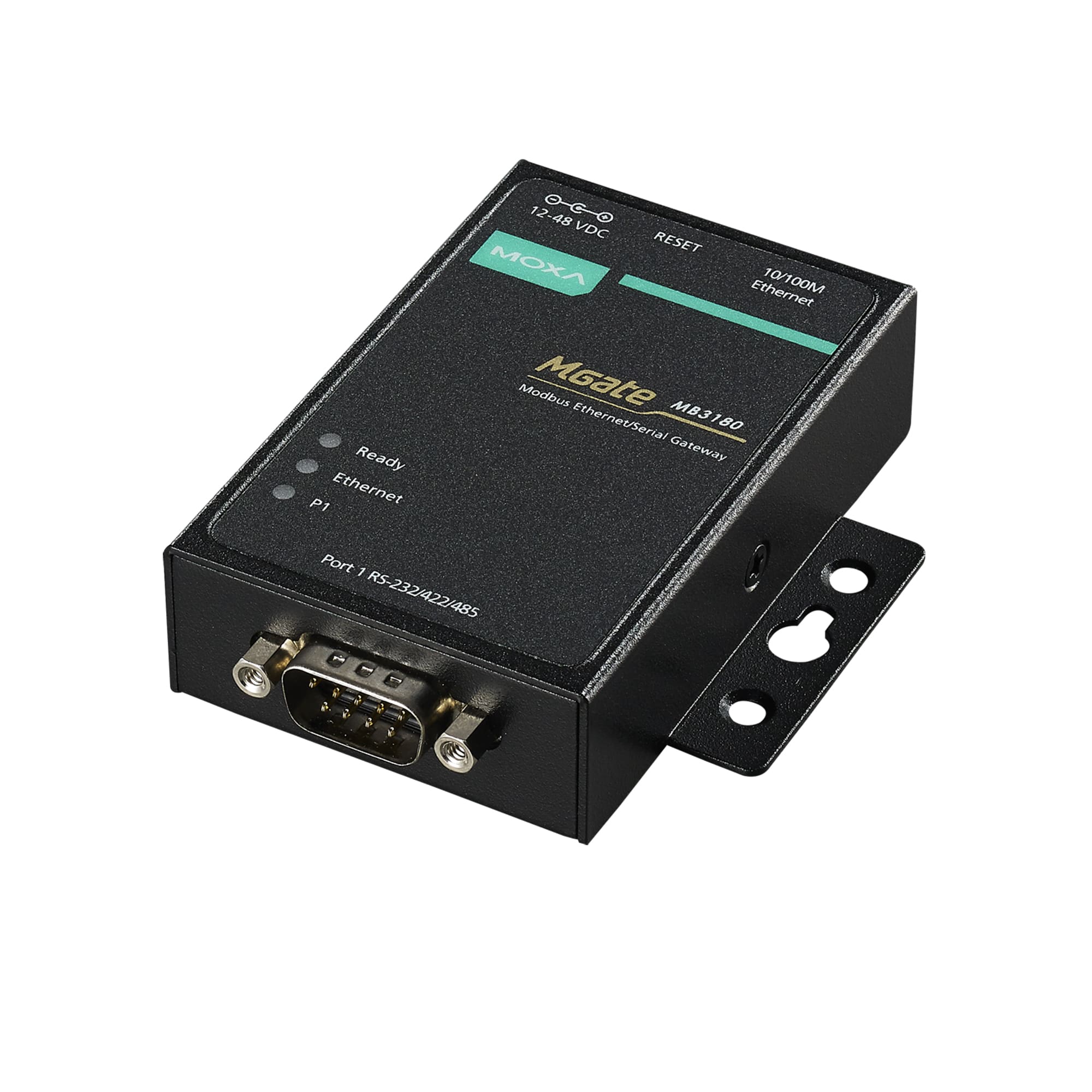

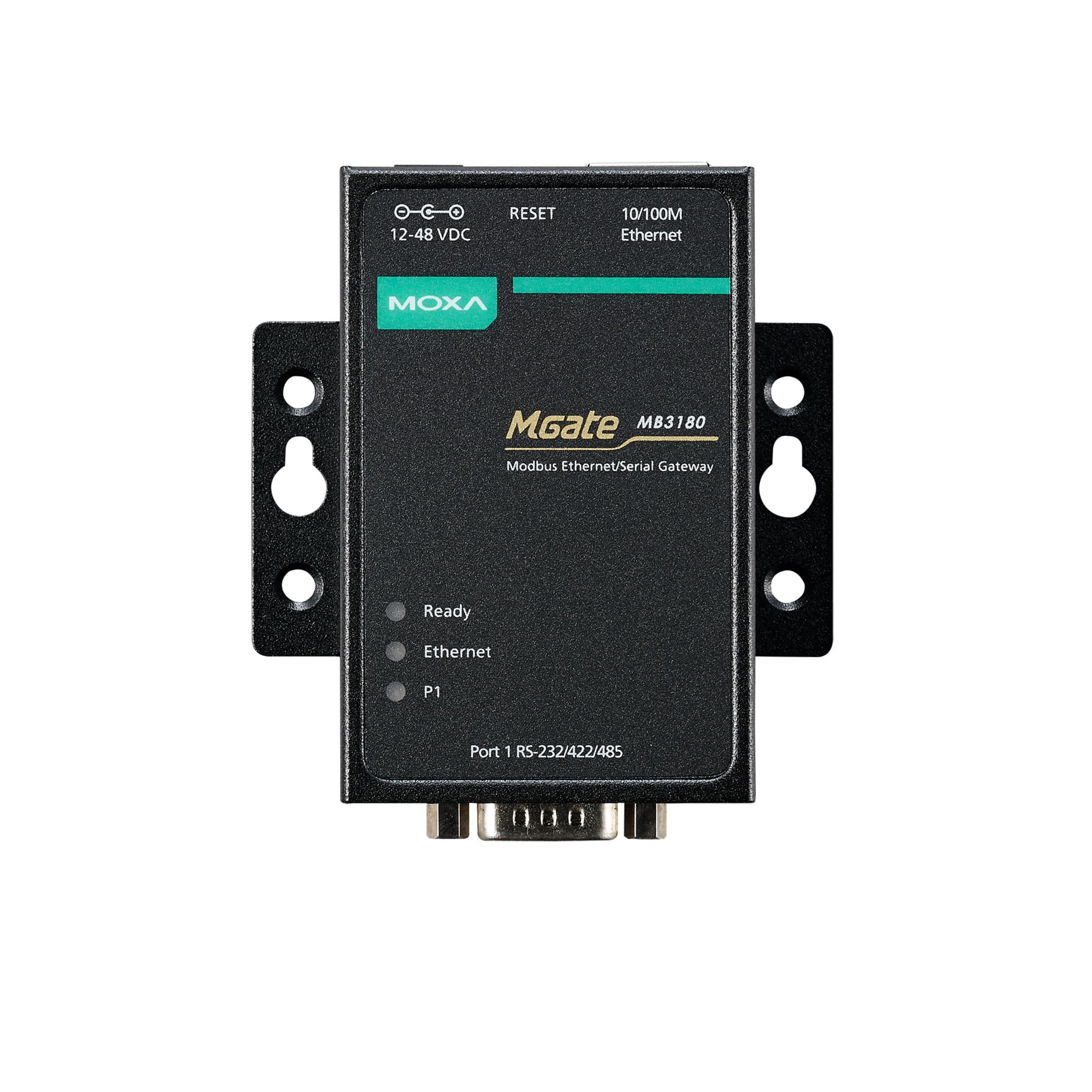

Descrizione MGATE MB3180

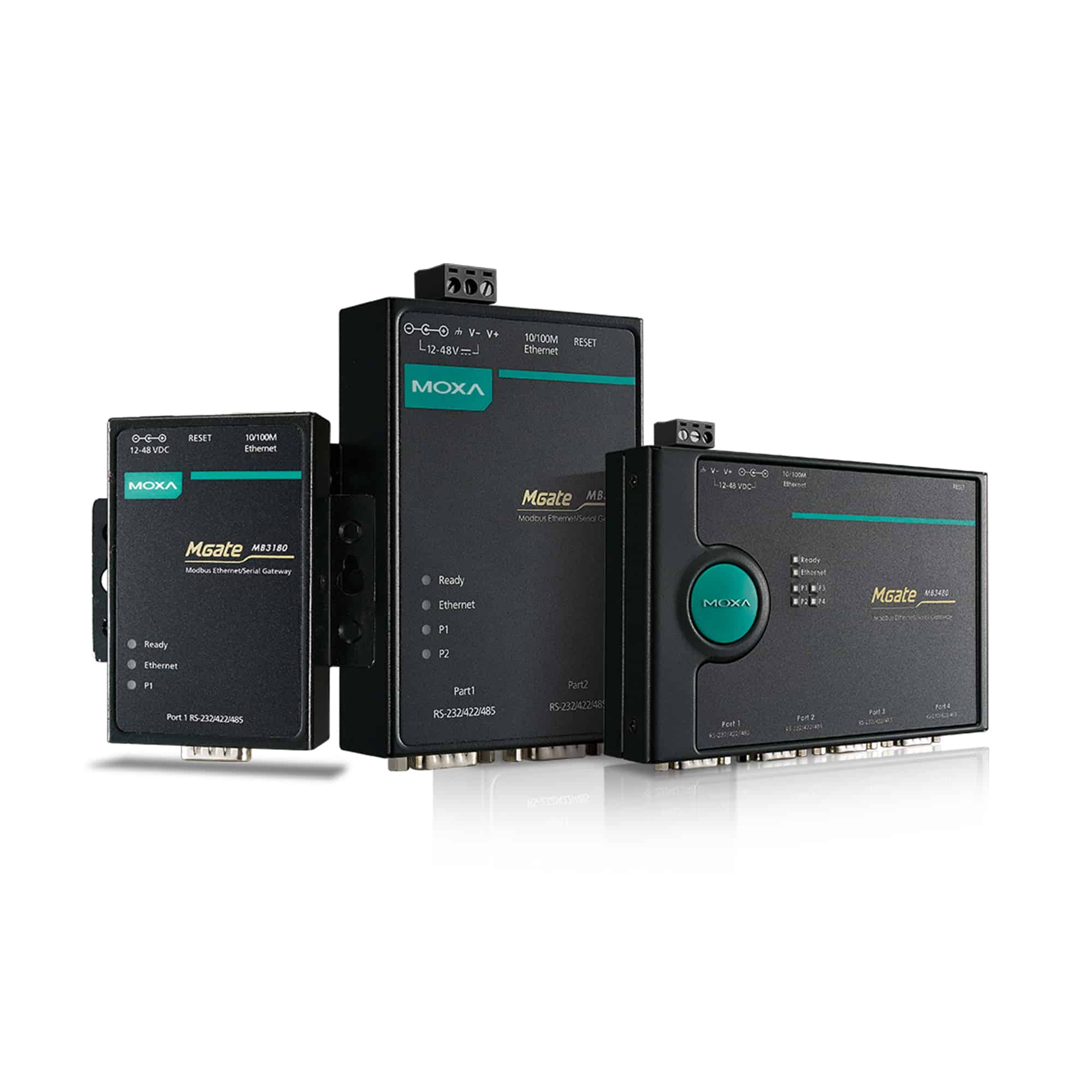

Il MGate MB3180 è parte della serie di gateway Modbus che offre una soluzione efficace e conveniente per l’integrazione di dispositivi Modbus RTU/ASCII in reti Modbus TCP. Questo modello supporta fino a 16 master TCP Modbus simultanei e permette l’accesso a fino a 31 slave RTU/ASCII per porta seriale. È progettato per garantire un’integrazione semplice e personalizzabile con quasi ogni rete Modbus.
Con il MGate MB3180, è possibile integrare facilmente dispositivi slave seriali Modbus in una rete TCP esistente, rendendo accessibili gli slave TCP Modbus ai master seriali. La configurazione del gateway è semplificata grazie alla funzione di Auto-Device Routing di Moxa, che elimina la necessità di creare manualmente tabelle di routing ID slave, risparmiando tempo e riducendo i costi di configurazione.
Il modello MGate MB3180 si distingue per la sua singola porta seriale, che può essere configurata individualmente per operare in Modbus RTU o ASCII e a diversi baud rate, offrendo flessibilità e facilità d’uso in diverse applicazioni di networking industriale.
Specifiche Tecniche MGATE MB3180
Scarica scheda tecnica MGATE MB3180Interfaccia Ethernet
- Porte 10/100BaseT(X) (connettore RJ45)
- Connessione Auto MDI/MDI-X
- Protezione Isolamento Magnetico
- 1,5 kV (integrato)
Funzionalità Software Ethernet
- Protocolli Industriali
-
Modbus TCP Client (Master)
Modbus TCP Server (Slave) - Opzioni di Configurazione
-
Console Web (HTTP)
Utility di Ricerca Dispositivi (DSU)
MGate Manager
MCC Tool
Console Telnet - Gestione
-
ARP
Client DHCP
DNS
HTTP
SNMPv1/v2c/v3
TCP/IP
Telnet
UDP - MIB
- RFC1213, RFC1317
Funzioni di Sicurezza
- Autenticazione
- Database locale
- Crittografia
-
HTTPS
AES-128
AES-256
SHA-256
Interfaccia Seriale
- Numero di Porte
- 1
- Connettore
- DB9 maschio
- Standard Seriali
- RS-232/422/485 (selezionabile via software)
- Baudrate
- 50 bps a 921,6 kbps
- Bit di Dati
- 7, 8
- Parità
-
Nessuna
Pari
Dispari
Spazio
Segno - Bit di Stop
- 1, 2
- Controllo di Flusso
-
DTR/DSR
RTS Toggle (solo RS-232)
RTS/CTS - Controllo Direzione Dati RS-485
- ADDC® (controllo automatico direzione dati)
- Resistore di Pull High/Low per RS-485
- 1 kilo-ohm, 150 kilo-ohm
- Terminatore per RS-485
- Nessuno
Segnali Seriali
- RS-232
- TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- RS-422
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w
- Data+, Data-, GND
- RS-485-4w
- Tx+, Tx-, Rx+, Rx-, GND
Funzionalità Software Seriale
- Protocolli Industriali
-
Modbus RTU/ASCII Master
Modbus RTU/ASCII Slave
Modbus (Trasparente)
- Numero Massimo di Connessioni Client
- 16
- Numero Massimo di Connessioni Server
- 32
Parametri di Alimentazione
- Tensione di Ingresso
- 12 a 48 VDC
- Corrente di Ingresso
- 200 mA @ 12 VDC
- Connettore di Alimentazione
- Jack di alimentazione
Caratteristiche Fisiche
- Custodia
- Metallo
- Grado di Protezione IP
- IP30
- Dimensioni (con alette)
- 22 x 75 x 80 mm (0,87 x 2,95 x 3,15 pollici)
- Dimensioni (senza alette)
- 22 x 52 x 80 mm (0,87 x 2,05 x 3,15 pollici)
- Peso
- 340 g (0,75 lb)
Limiti Ambientali
- Temperatura Operativa
- 0 a 55°C (32 a 131°F)
- Temperatura di Conservazione (confezione inclusa)
- -40 a 85°C (-40 a 185°F)
- Umidità Relativa Ambientale
- 5 a 95% (non condensante)
Standard e Certificazioni
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMC
- EN 55032/35
- EMS
-
IEC 61000-4-2 ESD: Contatto: 4 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Alimentazione: 1 kV; Segnale: 0,5 kV
IEC 61000-4-5 Surge: Alimentazione: 1 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF
IEC 61000-4-11 - Sicurezza
-
UL 60950-1
EN 62368-1
MTBF
- Tempo
- 2,762,384 ore
- Standard
- Telcordia SR332
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
