Descrizione MGATE MB3280

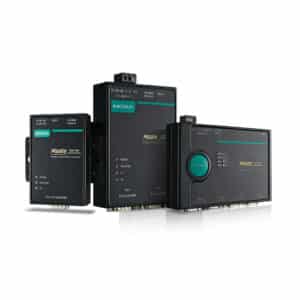

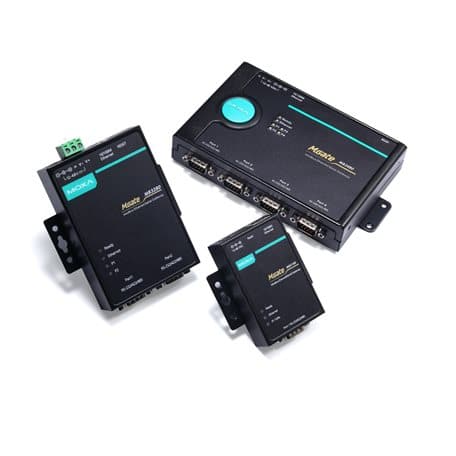

Il MGate MB3280 è parte della serie di gateway Modbus che include anche i modelli MB3180 e MB3480, progettati per convertire tra i protocolli Modbus TCP e Modbus RTU/ASCII. Questo modello supporta fino a 16 master TCP Modbus contemporaneamente e permette la connessione di fino a 31 slave RTU/ASCII per porta seriale. Per i master RTU/ASCII, è possibile gestire fino a 32 slave TCP.
Il MGate MB3280 si distingue per la sua capacità di gestire fino a 62 nodi slave seriali, rendendolo una soluzione densa e cost-effective per l’integrazione in reti Modbus esistenti. Ogni porta seriale RS-232/422/485 può essere configurata individualmente per operare in Modbus RTU o ASCII e a diversi baud rate, facilitando l’integrazione di diversi tipi di reti Modbus con un unico gateway.
La funzione di Auto-Device Routing di Moxa semplifica la configurazione, eliminando la necessità di creare manualmente tabelle di routing ID slave e permettendo una configurazione quasi automatica, ideale per sistemi SCADA. Questa funzionalità risparmia tempo e costi significativi agli ingegneri, migliorando l’efficienza operativa.
Specifiche Tecniche MGATE MB3280
Scarica scheda tecnica MGATE MB3280Interfaccia Ethernet
- Porte 10/100BaseT(X) (Connettore RJ45)
- Connessione Auto MDI/MDI-X
- Protezione Isolamento Magnetico
- 1,5 kV (integrato)
Funzionalità Software Ethernet
- Protocolli Industriali
-
Modbus TCP Client (Master)
Modbus TCP Server (Slave) - Opzioni di Configurazione
-
Console Web (HTTP/HTTPS)
Utility di Ricerca Dispositivi (DSU)
MGate Manager
Strumento MCC
Console Telnet - Gestione
-
ARP
Client DHCP
DNS
HTTP
HTTPS
Trappola SNMPv1/v2c/v3
TCP/IP
Telnet
UDP
SMTP
Trappola SNMP
Client NTP - MIB
- RFC1213, RFC1317
- Gestione del Tempo
- Client NTP
Funzioni di Sicurezza
- Autenticazione
- Database locale
- Crittografia
-
HTTPS
AES-128
AES-256
SHA-256 - Protocolli di Sicurezza
- HTTPS (TLS 1.2)
Interfaccia Seriale
- Numero di Porte
- 2
- Connettore
- DB9 maschio
- Standard Seriali
- RS-232/422/485 (selezionabile via software)
- Velocità di Trasmissione
- da 50 bps a 921,6 kbps
- Bit di Dati
- 7, 8
- Parità
-
Nessuna
Pari
Dispari
Spazio
Segno - Bit di Stop
- 1, 2
- Controllo del Flusso
-
DTR/DSR
RTS Toggle (solo RS-232)
RTS/CTS - Controllo Direzione Dati RS-485
- ADDC® (controllo automatico direzione dati)
- Resistore di Pull High/Low per RS-485
- 1 kilo-ohm, 150 kilo-ohm
- Terminatore per RS-485
- 120 ohm
Segnali Seriali
- RS-232
- TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- RS-422
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w
- Data+, Data-, GND
- RS-485-4w
- Tx+, Tx-, Rx+, Rx-, GND
Funzionalità Software Seriale
- Protocolli Industriali
-
Modbus RTU/ASCII Master
Modbus RTU/ASCII Slave
Modbus (Trasparente)
- Numero Massimo di Connessioni Client
- 16
- Numero Massimo di Connessioni Server
- 32
Parametri di Alimentazione
- Tensione di Ingresso
- da 12 a 48 VDC
- Corrente di Ingresso
- 250 mA a 12 VDC
- Connettore di Alimentazione
- Jack di alimentazione e blocco terminale
Caratteristiche Fisiche
- Involucro
- Metallo
- Grado di Protezione IP
- IP30
- Dimensioni (con alette)
- 22 x 100 x 111 mm (0,87 x 3,94 x 4,37 pollici)
- Dimensioni (senza alette)
- 22 x 77 x 111 mm (0,87 x 3,03 x 4,37 pollici)
- Peso
- 360 g (0,79 lb)
Limiti Ambientali
- Temperatura Operativa
- da 0 a 60°C (da 32 a 140°F)
- Temperatura di Conservazione (confezione inclusa)
- da -40 a 85°C (da -40 a 185°F)
- Umidità Relativa Ambientale
- dal 5 al 95% (non condensante)
Standard e Certificazioni
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMC
- EN 55032/35
- EMS
-
IEC 61000-4-2 ESD: Contatto: 4 kV; Aria: 8 kV
IEC 61000-4-3 RS: da 80 MHz a 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Alimentazione: 1 kV; Segnale: 0,5 kV
IEC 61000-4-5 Sovratensione: Alimentazione: 1 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF
IEC 61000-4-11 - Sicurezza
-
IEC 62368-1
UL 62368-1
MTBF
- Tempo
- 749.455 ore
- Standard
- Telcordia SR332
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
