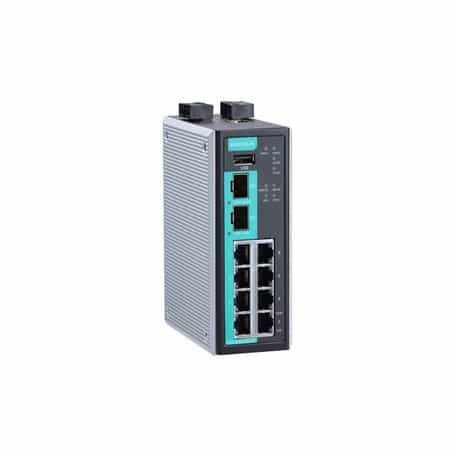

Descrizione EDR-810-2GSFP-T
Il EDR-810-2GSFP-T rappresenta una soluzione ottimale per la creazione di un perimetro di sicurezza elettronico per la protezione di asset critici in applicazioni come stazioni idriche, sistemi DCS nel settore petrolifero e gas, e sistemi PLC/SCADA nell’automazione industriale. Questo dispositivo integra funzionalità avanzate di firewall e NAT, essenziali per controllare il traffico di rete tra diverse zone di fiducia e per mascherare la LAN interna da attività non autorizzate esterne.
Con 8 porte 10/100BaseT(X) e 2 slot SFP 100/1000Base, il modello EDR-810-2GSFP-T offre flessibilità e scalabilità nelle connessioni di rete. La sua capacità di operare in un ampio intervallo di temperature, da -40 a 75°C, lo rende adatto per ambienti estremi e pericolosi.
Nonostante l’assenza di supporto VPN, le funzionalità di firewall e NAT garantiscono una comunicazione sicura e affidabile. La configurazione del dispositivo è semplificata grazie all’interfaccia web user-friendly, che permette agli ingegneri di impostare rapidamente il dispositivo con profili di automazione per protocolli come EtherNet/IP, Modbus TCP, e PROFINET.
Specifiche Tecniche EDR-810-2GSFP-T
Scarica scheda tecnica EDR-810-2GSFP-TInterfaccia Input/Output
- Canali di Contatto Allarme
- Carico resistivo: 1 A @ 24 VDC
- Pulsanti
- Pulsante di reset
- Canali di Input Digitale
-
+13 a +30 V per stato 1
-30 a +3 V per stato 0
Corrente massima di ingresso: 8 mA
Interfaccia Ethernet
- Porte 10/100BaseT(X) (Connettore RJ45)
- 8
- Slot 100/1000BaseSFP
- 2
- Standard
-
IEEE 802.1Q per il Tagging VLAN
IEEE 802.3 per 10BaseT
IEEE 802.3ab per 1000BaseT(X)
Porta statica Trunk
IEEE 802.3u per 100BaseT(X)
IEEE 802.3x per il controllo del flusso
IEEE 802.3z per 1000BaseSX/LX/LHX/ZX
Funzionalità Software Ethernet
- Inoltro Broadcast
- Broadcast diretto IP, inoltro broadcast
- Gestione
-
Controllo del flusso Back Pressure
DDNS
Server/Client DHCP
Console Web (HTTP/HTTPS)
LLDP
QoS/CoS/ToS
SNMPv1/v2c/v3
Telnet
TFTP - Routing Multicast
-
DVMRP
PIM-SM
PIM-SSM - Protocolli di Ridondanza
-
RSTP
STP
Turbo Ring v2 - Routing
- Throughput: 10.000 pacchetti al secondo (max. 100 Mbps)
- Ridondanza di Routing
- VRRP
- Sicurezza
-
HTTPS/SSL
SSH
L2TP (server)
RADIUS - Gestione del Tempo
-
Server/Client NTP
SNTP - Routing Unicast
-
OSPF
RIPV1/V2
Route statica - Filtro
- IGMP v1/v2/v3
Proprietà dello Switch
- Intervallo ID VLAN
- VID 1 a 4094
- Gruppi IGMP
- 256
- Numero massimo di VLAN
- 16
Interfaccia LED
- Indicatori LED
- STATO, PWR1, PWR2, GUASTO, 10/100/1000M
Protezione DoS e DDoS
- Tecnologia
-
ARP-Flood
FIN Scan
ICMP-Death
NEWWithout-SYN Scan
NMAP-ID Scan
NMAP-Xmas Scan
Null Scan
SYN/FIN Scan
SYN/RST Scan
SYN-Flood
Xmas Scan
Firewall
- Ispezione approfondita dei pacchetti
-
Modbus TCP
Modbus UDP - Filtro
-
DDoS
protocolli Ethernet
ICMP
indirizzo IP
indirizzo MAC
Porte - Profili di Automazione Rapida
-
DNP
EtherCAT
EtherNet/IP
FOUNDATION Fieldbus
FTP
HTTP
IEC 60870-104
IPsec
L2TP
LonWorks
Modbus TCP
PPTP
PROFINET
RADIUS
SSH
Telnet - Ispezione Statale
-
Firewall del router
Firewall trasparente (bridge) - Throughput
- Max. 10.000 pacchetti al secondo (max. 100 Mbps)
NAT
- Funzionalità
-
1-a-1
N-a-1
Inoltro delle porte
Registro Eventi Firewall / VPN in Tempo Reale
- Tipo di Evento
- Evento Firewall
- Media
-
Archiviazione locale
Trappola SNMP
Server Syslog
Interfaccia Seriale
- Porta Console
- RS-232 (TxD, RxD, GND), 3-pin (115200, n, 8, 1)
Parametri di Alimentazione
- Connessione
- Blocco terminale rimovibile
- Tensione di Ingresso
- 12 a 48 VDC
- Corrente di Ingresso
- 0.706 A @ 12 VDC, 0.353 A @ 24 VDC, 0.187 A @ 48 VDC
- Protezione da Polarità Inversa
- Supportata
Caratteristiche Fisiche
- Custodia
- Metallo
- Dimensioni
- 53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in)
- Peso
- 830 g (2.10 lb)
- Installazione
-
Montaggio su barra DIN
Montaggio a parete (con kit opzionale)
Limiti Ambientali
- Temperatura Operativa
- -40 a 75°C (-40 a 167°F)
- Temperatura di Conservazione (confezione inclusa)
- -40 a 85°C (-40 a 185°F)
- Umidità Relativa Ambientale
- 5 a 95% (non condensante)
Standard e Certificazioni
- Sicurezza
- UL 508
- EMC
- EN 55032/24
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 6 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Alimentazione: 2 kV; Segnale: 2 kV
IEC 61000-4-5 Surge: Alimentazione: 2 kV; Segnale: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF - Località Pericolose
-
ATEX
Classe I Divisione 2 - Marittimo
- DNV
- Controllo del Traffico
- NEMA TS2
- Ferroviario
- EN 50121-4
- Shock
- IEC 60068-2-27
- Caduta Libera
- IEC 60068-2-32
- Vibrazione
- IEC 60068-2-6
- Cybersicurezza Industriale
- IEC 61162-460
MTBF
- Tempo
- 981,954 ore
- Standard
- Telcordia (Bellcore), GB
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
