Descrizione EDR-G902

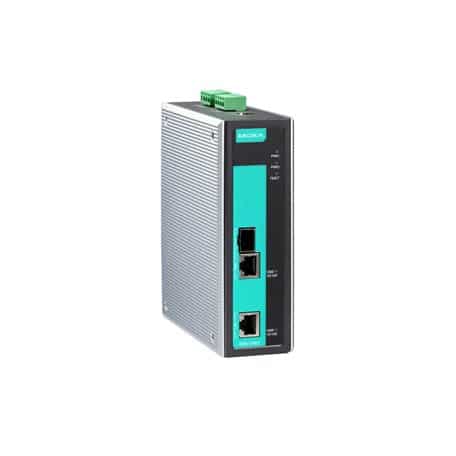

Il EDR-G902 rappresenta una soluzione avanzata per la creazione di perimetri di sicurezza elettronici, essenziale per la protezione di asset critici come stazioni di pompaggio, sistemi DCS e PLC su piattaforme petrolifere, e sistemi di trattamento delle acque. Questo dispositivo è progettato per garantire una comunicazione sicura e affidabile, integrando tecnologie avanzate di VPN (Virtual Private Network) che utilizzano la modalità server o client IPsec per l’encryption e l’autenticazione di tutti i pacchetti IP a livello di rete.
Il firewall incorporato gestisce il traffico di rete tra diverse zone di fiducia, mentre la funzione NAT (Network Address Translation) protegge la LAN interna da attività non autorizzate provenienti dall’esterno. Grazie alla funzione Quick Automation Profile, supporta i più comuni protocolli fieldbus come EtherCAT, EtherNet/IP, FOUNDATION Fieldbus, Modbus TCP e PROFINET, permettendo agli utenti di creare facilmente una rete Ethernet Fieldbus sicura attraverso un’interfaccia web intuitiva.
Inoltre, la tecnologia PacketGuard di Moxa filtra i comandi Modbus TCP a livello OSI 7, aumentando ulteriormente la sicurezza. Il modello EDR-G902 è dotato di un connettore 10/100/1000BaseT(X) RJ45 e di uno slot combo WAN SFP 100/1000Base, supportando una vasta gamma di configurazioni di rete. Operativo in un range di temperatura da 0 a 60°C, è ideale per ambienti industriali impegnativi.
Specifiche Tecniche EDR-G902
Scarica scheda tecnica EDR-G902Interfaccia Input/Output
- Canali di Contatto Allarme
- 1 uscita relè con capacità di corrente di 1 A @ 24 VDC
- Pulsanti
- Pulsante di reset
- Canali di Input Digitale
-
+13 a +30 V per stato 1
-30 a +3 V per stato 0
Corrente massima di ingresso: 8 mA
Interfaccia Ethernet
- Porte 10/100/1000BaseT(X) (connettore RJ45)
- 1
- Porte Combo (10/100/1000BaseT(X) o 100/1000BaseSFP+)
- 1
- Standard
-
IEEE 802.1Q per il tagging VLAN
IEEE 802.3 per 10BaseT
IEEE 802.3ab per 1000BaseT(X)
IEEE 802.3u per 100BaseT(X) e 100BaseFX
IEEE 802.3x per il controllo di flusso
IEEE 802.3z per 1000BaseSX/LX/LHX/ZX - Porte WAN, Porta Combo RJ45/Fibra
- 1
- Porte LAN, porta RJ45
- 1
Funzionalità Software Ethernet
- Gestione
- Controllo di flusso Back Pressure, DDNS, Server/Client DHCP, HTTP, LLDP, QoS/CoS/ToS, SMTP, SNMPv1/v2c/v3, Telnet, TFTP, QoS, PPPOE, Prioritizzazione del traffico
- Routing
- Throughput: 25.000 pacchetti al secondo (max. 300 Mbps)
- Ridondanza di Routing
- VRRP
- Sicurezza
- HTTPS/SSL, SSH, IPsec, OpenVPN (client e server), modalità Tunnel UDP e TCP (routing) e modalità TAP (bridge), L2TP (server), RADIUS
- Gestione del Tempo
- Server/Client NTP, SNTP
- Routing Unicast
- OSPF, RIPV1/V2, Route Statica
Proprietà dello Switch
- Numero Massimo di VLAN
- 10
Protezione da DoS e DDoS
- Tecnologia
- ARP-Flood, Scansione FIN, ICMP-Death, Scansione NEWWithout-SYN, Scansione NMAP-ID, Scansione NMAP-Xmas, Scansione Null, Scansione SYN/FIN, Scansione SYN/RST, SYN-Flood, Scansione Xmas
Firewall
- Ispezione Profonda dei Pacchetti
-
Modbus TCP
Modbus UDP - Filtro
- DDoS, protocolli Ethernet, ICMP, indirizzo IP, indirizzo MAC, Porte
- Profili di Automazione Rapida
- DNP, EtherCAT, EtherNet/IP, FOUNDATION Fieldbus, FTP, HTTP, IEC 60870-104, IPsec, L2TP, LonWorks, Modbus TCP, PPTP, PROFINET, RADIUS, SSH, Telnet
- Ispezione Stato
-
Firewall router
Firewall trasparente (bridge) - Throughput
- Max. 25000 pacchetti al secondo (max. 300 Mbps)
VPN IPsec
- Autenticazione
-
MD5 e SHA (SHA-256)
RSA (dimensione chiave: 1024-bit, 2048-bit)
Certificato X.509 v3 - Tunnel VPN Contemporanei
- Max. 50 tunnel VPN IPsec
- Cifratura
- 3DES, AES-128, AES-192, AES-256, DES
- Protocolli
- IPsec, L2TP (server), PPTP (client)
- Throughput
- Max. 60 Mbps (Condizioni: AES-256, SHA-256)
NAT
- Funzionalità
- 1-a-1, bidirezionale 1-a-1, N-a-1, Inoltro porte
OpenVPN
- Autenticazione
- Password utente tramite MD5 e SHA1
- Tunnel VPN Contemporanei
-
Modalità Client: max. 2 server esterni
Modalità Server: max. 5 client esterni - Cifratura
- AES-128/192/256 CBC, Blowfish CBC, DES CBC, DES-EDE3 CBC
- Protocolli
- OpenVPN (client e server), UDP e TCP, modalità Tunnel (routing) e modalità TAP (bridge)
Registro Eventi Firewall / VPN in Tempo Reale
- Tipo di Evento
- Evento firewall, Evento di sistema, Evento VPN
- Supporto
- Archiviazione locale, SNMP Trap, server Syslog
Interfaccia Seriale
- Porta Console
- RS-232
Parametri di Alimentazione
- Connessione
- Blocco terminale rimovibile
- Tensione di Ingresso
- 12/24/48 VDC
- Corrente di Spunto (Max.)
- 0.45 A @ 24 VDC
- Protezione da Sovracorrente
- Supportata
- Protezione da Inversione di Polarità
- Supportata
Caratteristiche Fisiche
- Struttura
- Metallo
- Grado di Protezione IP
- IP30
- Dimensioni
- 51 x 152 x 131.1 mm (2.01 x 5.98 x 5.16 in)
- Peso
- 1250 g (2.82 lb)
- Installazione
- Montaggio su barra DIN, Montaggio a parete (con kit opzionale)
Limiti Ambientali
- Temperatura Operativa
- 0 a 60°C (32 a 140°F)
- Temperatura di Conservazione (confezione inclusa)
- -40 a 85°C (-40 a 185°F)
- Umidità Relativa Ambientale
- 5 a 95% (non condensante)
Standard e Certificazioni
- Caduta Libera
- IEC 60068-2-32
- EMC
- EN 55032/24
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 6 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Alimentazione: 4 kV; Segnale: 4 kV
IEC 61000-4-5 Surge: Alimentazione: 2 kV; Segnale: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF - Marittimo
- DNV-GL
- Sicurezza
- UL 508
- Shock
- IEC 60068-2-27
- Vibrazione
- IEC 60068-2-6
MTBF
- Tempo
- 981,233 ore
- Standard
- Telcordia (Bellcore), GB
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
