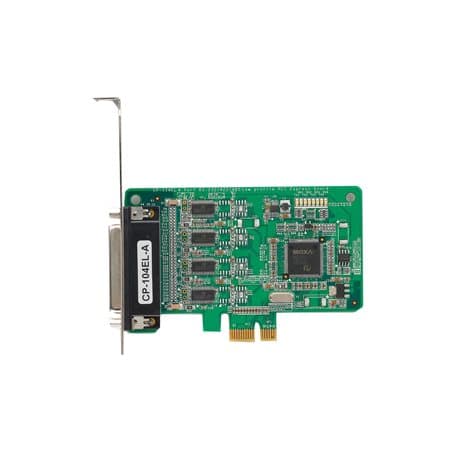

Descrizione CP-104EL-A-DB25M
Il CP-104EL-A-DB25M rappresenta una scelta eccellente per ingegneri di automazione industriale e integratori di sistema che necessitano di una scheda PCI Express affidabile e performante. Dotato di quattro porte seriali RS-232, questo modello supporta un baudrate elevato fino a 921.6 kbps, garantendo trasmissioni dati rapide e affidabili. La compatibilità con una vasta gamma di periferiche seriali è assicurata grazie al completo controllo dei segnali del modem.
Progettato per adattarsi a qualsiasi slot PCI Express, il CP-104EL-A-DB25M richiede solo un’alimentazione di 3.3 VDC, rendendolo compatibile con una vasta gamma di computer host, dai più compatti ai PC di dimensioni standard. Inoltre, Moxa offre driver affidabili per Windows, Linux e UNIX, supportando anche altri sistemi operativi come WEPOS per integrazioni embedded.
La scheda include il cavo CBL-M44M25x4-50, facilitando l’integrazione immediata in qualsiasi ambiente di lavoro. Questa combinazione di prestazioni elevate, compatibilità estesa e facilità di installazione rende il CP-104EL-A-DB25M una soluzione ideale per applicazioni critiche in ambito industriale e commerciale.
Specifiche Tecniche CP-104EL-A-DB25M
Scarica scheda tecnica CP-104EL-A-DB25MInterfaccia Seriale
- Controller di Comunicazione
- Compatibile con 16C550C
- Bus
- PCI Express 1.0
- Connettore
- DB44 femmina
- FIFO
- 128 byte
- Numero Massimo di Schede per PC
- 8
- Numero di Porte
- 4
- Standard Seriale
- RS-232
- Velocità di Trasmissione
- da 50 bps a 921,6 kbps (supporta velocità non standard)
- Bit di Dati
- 5, 6, 7, 8
- Bit di Stop
- 1, 1,5, 2
- Parità
- Nessuna, Pari, Dispari, Spazio, Marca
- Controllo di Flusso
- Nessuno, RTS/CTS, XON/XOFF
Segnali Seriale
- RS-232
- TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
Caratteristiche Software Seriale
- Driver Linux
- Kernel Linux 2.4.x, Kernel Linux 2.6.x, Kernel Linux 3.x, Kernel Linux 4.x, Kernel Linux 5.x
- Driver Windows
- DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
- Driver UNIX
- QNX 6, Solaris 10, UnixWare 7, SCO OpenServer 5, SCO OpenServer 6
Parametri di Alimentazione
- Corrente di Ingresso
- 805 mA a 3,3 VDC
Caratteristiche Fisiche
- Dimensioni
- 67,21 x 103 mm (2,65 x 4,06 pollici)
Interfaccia LED
- Indicatori LED
- LED Tx, Rx integrati per ogni porta
Limiti Ambientali
- Temperatura Operativa
- da 0 a 55°C (da 32 a 131°F)
- Temperatura di Conservazione (incluso imballaggio)
- da -20 a 85°C (da -4 a 185°F)
- Umidità Relativa Ambientale
- dal 5 al 95% (non condensante)
Standard e Certificazioni
- EMC
- EN 55032/35
- EMI
- CISPR 32, FCC Parte 15B Classe B
- EMS
-
IEC 61000-4-2 ESD: Contatto: 4 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Alimentazione: 1 kV; Segnale: 0,5 kV
IEC 61000-4-5 Surge: Alimentazione: 2 kV
IEC 61000-4-6 CS: 150 kHz a 80 MHz: 3 V/m; Segnale: 3 V/m
IEC 61000-4-8 PFMF
Dichiarazione
- Prodotto Ecologico
- RoHS, CRoHS, WEEE
MTBF
- Tempo
- 3.601.447 ore
- Standard
- Standard Telcordia (Bellcore) TR/SR
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
