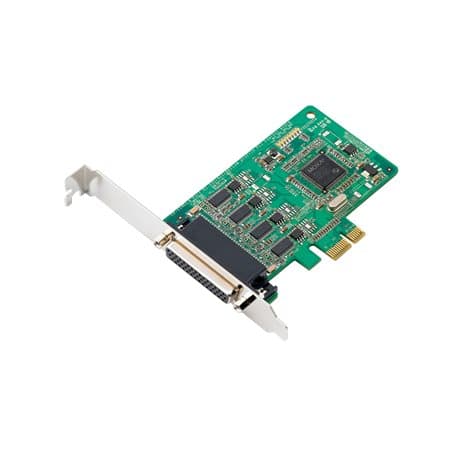

Descrizione CP-114EL-DB9M
La serie CP-114EL, e in particolare il modello CP-114EL-DB9M, rappresenta una scelta eccellente per ingegneri di automazione industriale e integratori di sistema che necessitano di schede PCI Express intelligenti e compatte. Questo modello supporta una vasta gamma di sistemi operativi, inclusi Windows, Linux e UNIX, garantendo un’ampia compatibilità e affidabilità.
Il CP-114EL-DB9M è dotato di quattro porte seriali RS-232/422/485 che supportano una velocità di trasmissione fino a 921.6 kbps, permettendo una comunicazione rapida e efficiente. La presenza del cavo CBL-M44M9x4-50 facilita l’integrazione immediata in qualsiasi configurazione di sistema. Grazie al suo formato ridotto e alla necessità di soli 3.3 VDC di alimentazione, questa scheda si adatta perfettamente a qualsiasi slot PCI Express, rendendola ideale per una vasta gamma di computer, dai più compatti ai PC di dimensioni standard.
Con il supporto continuo di Moxa per una varietà di sistemi operativi e la fornitura di driver affidabili, il CP-114EL-DB9M si conferma come una soluzione robusta e versatile per tutte le esigenze di connettività seriale industriale.
Specifiche Tecniche CP-114EL-DB9M
Scarica scheda tecnica CP-114EL-DB9MInterfaccia Seriale
- Controller di Comunicazione
- Compatibile con 16C550C
- Bus
- PCI Express 1.0
- Connettore
- DB44 femmina
- FIFO
- 128 byte
- Numero Massimo di Schede per PC
- 8
- Numero di Porte
- 4
- Standard Seriali
- RS-232, RS-422, RS-485
- Velocità di Trasmissione
- 50 bps a 921,6 kbps (supporta velocità non standard)
- Bit di Dati
- 5, 6, 7, 8
- Bit di Stop
- 1, 1.5, 2
- Parità
- Nessuna, Pari, Dispari, Spazio, Segno
- Controllo di Flusso
- Nessuno, RTS/CTS, XON/XOFF
Segnali Seriali
- RS-232
- TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- RS-422
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-4w
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w
- Dati+, Dati-, GND
Caratteristiche Software Seriale
- Driver Windows
- DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
- Driver Linux
- Kernel Linux 2.4.x, Kernel Linux 2.6.x, Kernel Linux 3.x, Kernel Linux 4.x, Kernel Linux 5.x
- Driver UNIX
- QNX 6, Solaris 10, UnixWare 7, SCO OpenServer 5, SCO OpenServer 6
Parametri di Alimentazione
- Corrente di Ingresso
- 835 mA @ 3.3 VDC
Caratteristiche Fisiche
- Dimensioni
- 67,21 x 103 mm (2,65 x 4,06 pollici)
Interfaccia LED
- Indicatori LED
- LED Tx, Rx integrati per ogni porta
Limiti Ambientali
- Temperatura Operativa
- 0 a 55°C (32 a 131°F)
- Temperatura di Conservazione (incluso imballaggio)
- -20 a 85°C (-4 a 185°F)
- Umidità Relativa Ambiente
- 5 a 95% (non condensante)
Standard e Certificazioni
- EMC
- EN 55032/35
- EMI
- CISPR 32, FCC Parte 15B Classe B
- EMS
-
IEC 61000-4-2 ESD: Contatto: 4 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Alimentazione: 1 kV; Segnale: 0,5 kV
IEC 61000-4-5 Surge: Alimentazione: 2 kV
IEC 61000-4-6 CS: 150 kHz a 80 MHz: 3 V/m; Segnale: 3 V/m
IEC 61000-4-8 PFMF
Dichiarazione
- Prodotto Ecologico
- RoHS, CRoHS, WEEE
MTBF
- Tempo
- 2.347.197 ore
- Standard
- Standard Telcordia (Bellcore) TR/SR
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
