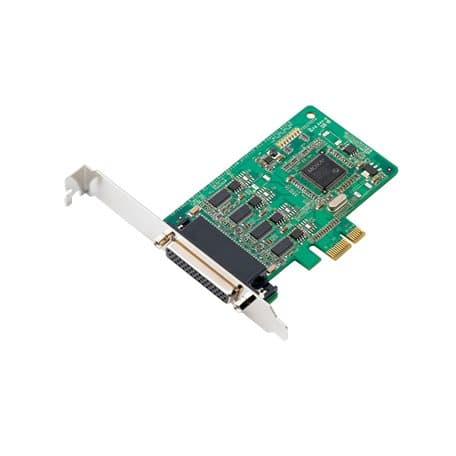

Descrizione CP-114EL
Il CP-114EL rappresenta una scelta eccellente per ingegneri di automazione industriale e integratori di sistema, grazie alla sua capacità di supportare una vasta gamma di sistemi operativi, inclusi Windows, Linux e UNIX. Questa serie di schede PCI Express a basso profilo si adatta perfettamente a qualsiasi slot PCI Express, garantendo una facile installazione in diversi tipi di computer, dai più compatti ai PC di dimensioni standard.
Con quattro porte seriali RS-232/422/485, il CP-114EL supporta un baudrate elevato fino a 921.6 kbps, permettendo trasferimenti dati rapidi e affidabili. Nonostante l’assenza di isolamento e di cavo incluso, le sue prestazioni e la sua versatilità lo rendono ideale per applicazioni critiche come POS e ATM, dove la affidabilità e la compatibilità con periferiche seriali sono fondamentali.
Le schede della serie CP-114EL sono progettate per consumare solo 3.3 VDC, adattandosi così a qualsiasi alimentazione del computer host. Inoltre, Moxa continua a offrire supporto attraverso driver affidabili per Windows e Linux, estendendo la compatibilità anche ad altri sistemi operativi come WEPOS per integrazioni embedded.
Specifiche Tecniche CP-114EL
Scarica scheda tecnica CP-114ELInterfaccia Seriale
- Controller di Comunicazione
- Compatibile con 16C550C
- Bus
- PCI Express 1.0
- Connettore
- DB44 femmina
- FIFO
- 128 byte
- Numero Massimo di Schede per PC
- 8
- Numero di Porte
- 4
- Standard Seriali
- RS-232, RS-422, RS-485
- Velocità di Trasmissione
- da 50 bps a 921,6 kbps (supporta velocità non standard)
- Bit di Dati
- 5, 6, 7, 8
- Bit di Stop
- 1, 1,5, 2
- Parità
- Nessuna, Pari, Dispari, Spazio, Segno
- Controllo di Flusso
- Nessuno, RTS/CTS, XON/XOFF
Segnali Seriali
- RS-232
- TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- RS-422
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-4w
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w
- Dati+, Dati-, GND
Caratteristiche Software Seriale
- Driver Windows
- DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
- Driver Linux
- Kernel Linux 2.4.x, Kernel Linux 2.6.x, Kernel Linux 3.x, Kernel Linux 4.x, Kernel Linux 5.x
- Driver UNIX
- QNX 6, Solaris 10, UnixWare 7, SCO OpenServer 5, SCO OpenServer 6
Parametri di Alimentazione
- Corrente di Ingresso
- 835 mA a 3,3 VDC
Caratteristiche Fisiche
- Dimensioni
- 67,21 x 103 mm (2,65 x 4,06 pollici)
Interfaccia LED
- Indicatori LED
- LED Tx, Rx integrati per ogni porta
Limiti Ambientali
- Temperatura Operativa
- da 0 a 55°C (da 32 a 131°F)
- Temperatura di Conservazione (confezione inclusa)
- da -20 a 85°C (da -4 a 185°F)
- Umidità Relativa Ambientale
- dal 5 al 95% (non condensante)
Standard e Certificazioni
- EMC
- EN 55032/35
- EMI
- CISPR 32, FCC Parte 15B Classe B
- EMS
-
IEC 61000-4-2 ESD: Contatto: 4 kV; Aria: 8 kV
IEC 61000-4-3 RS: da 80 MHz a 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Alimentazione: 1 kV; Segnale: 0,5 kV
IEC 61000-4-5 Sovratensione: Alimentazione: 2 kV
IEC 61000-4-6 CS: da 150 kHz a 80 MHz: 3 V/m; Segnale: 3 V/m
IEC 61000-4-8 PFMF
Dichiarazione
- Prodotto Ecologico
- RoHS, CRoHS, WEEE
MTBF
- Tempo
- 2.347.197 ore
- Standard
- Standard Telcordia (Bellcore) TR/SR
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
