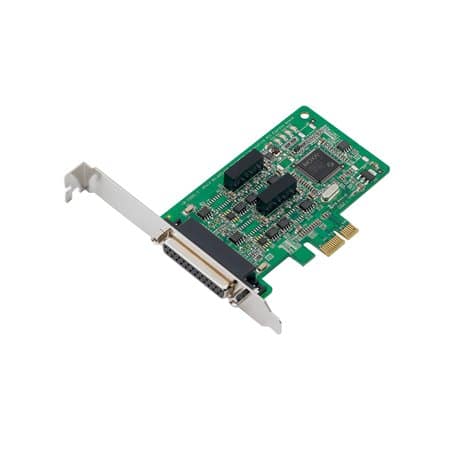

Descrizione CP-132EL-I-DB9M
La serie CP-132EL di schede PCI Express a 2 porte è progettata per applicazioni di automazione industriale che richiedono una soluzione di acquisizione dati basata su PC, a lunga distanza e multipunto. Il modello CP-132EL-I-DB9M si distingue per le sue capacità superiori in ambienti industriali difficili.
Questo modello supporta gli standard seriali RS-422/485, permettendo di collegare fino a 31 dispositivi RS-485 in cascata entro un raggio di 1.2 km. Grazie all’isolamento elettrico di 2 kV, il CP-132EL-I-DB9M garantisce una protezione avanzata contro i danni agli apparati, rendendolo ideale per comunicazioni RS-485 a lunga distanza.
Il modello include il cavo CBL-M25M9x2-50, facilitando l’integrazione immediata nel vostro sistema. Inoltre, Moxa offre driver affidabili per Windows e Linux, assicurando un’integrazione fluida con una varietà di sistemi operativi.
Specifiche Tecniche CP-132EL-I-DB9M
Scarica scheda tecnica CP-132EL-I-DB9MInterfaccia Seriale
- Controller di Comunicazione
- Compatibile con 16C550C
- Bus
- PCI Express 1.0
- Connettore
- DB25 femmina
- FIFO
- 128 byte
- Numero Massimo di Schede per PC
- 8
- Numero di Porte
- 2
- Standard Seriali
- RS-422, RS-485
- Velocità di Trasmissione
- da 50 bps a 921,6 kbps (supporta velocità non standard)
- Bit di Dati
- 5, 6, 7, 8
- Bit di Stop
- 1, 1,5, 2
- Parità
- Nessuna, Pari, Dispari, Spazio, Segno
- Controllo di Flusso
- Nessuno, XON/XOFF
- Isolamento
- 2 kV
Segnali Seriali
- RS-422
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-4w
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w
- Dati+, Dati-, GND
Funzionalità Software Seriale
- Driver Windows
- DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
- Driver Linux
- Kernel Linux 2.4.x, Kernel Linux 2.6.x, Kernel Linux 3.x, Kernel Linux 4.x, Kernel Linux 5.x
- Driver UNIX
- Solaris 10, UnixWare 7, SCO OpenServer 5, SCO OpenServer 6, QNX 6
Parametri di Alimentazione
- Corrente di Ingresso
- 636 mA a 3,3 VDC
Caratteristiche Fisiche
- Dimensioni
- 67,21 x 103,97 mm (2,65 x 4,16 in)
Interfaccia LED
- Indicatori LED
- LED Tx, Rx integrati per ogni porta
Limiti Ambientali
- Temperatura Operativa
- da 0 a 55°C (da 32 a 131°F)
- Temperatura di Conservazione (confezione inclusa)
- da -20 a 85°C (da -4 a 185°F)
- Umidità Relativa Ambientale
- dal 5 al 95% (non condensante)
Standard e Certificazioni
- EMC
- EN 55032/35
- EMI
- CISPR 32, FCC Parte 15B Classe B
- EMS
-
IEC 61000-4-2 ESD: Contatto: 4 kV; Aria: 8 kV
IEC 61000-4-3 RS: da 80 MHz a 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Alimentazione: 1 kV; Segnale: 0,5 kV
IEC 61000-4-5 Surge: Alimentazione: 2 kV
IEC 61000-4-6 CS: da 150 kHz a 80 MHz: 3 V/m; Segnale: 3 V/m
IEC 61000-4-8 PFMF
Dichiarazione
- Prodotto Ecologico
- RoHS, CRoHS, WEEE
MTBF
- Tempo
- 1.681.099 ore
- Standard
- Standard Telcordia (Bellcore) TR/SR
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
