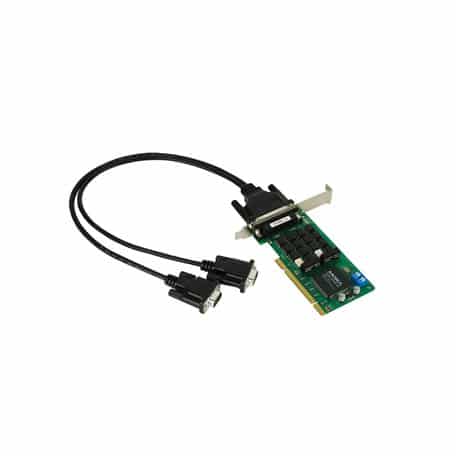

Descrizione CP-132UL-I-DB9M
Il CP-132UL-I-DB9M è una scheda PCI universale a 2 porte progettata per applicazioni di automazione industriale che necessitano di una soluzione di acquisizione dati basata su PC a lunga distanza e multipunto. Grazie al chip Turbo Serial Engine™, questa scheda offre un controllo automatico della direzione dei dati (ADDC®) su chip, rendendo la comunicazione RS-485 semplice come l’RS-232.
In modalità RS-485, il CP-132UL-I-DB9M può collegare fino a 31 dispositivi RS-485 in cascata entro un raggio di 1.2 km. Questo modello si distingue per la sua protezione all’isolamento elettrico di 2 kV, essenziale per prevenire danni agli apparati in ambienti industriali impegnativi.
Con oltre 30 anni di esperienza nella progettazione di schede seriali, offriamo prestazioni seriali di alto livello con una FIFO di 128 byte, controllo del flusso software su chip e modalità di trasmissione dati burst. Supportiamo una vasta gamma di sistemi operativi, inclusi Windows, Linux e UNIX, garantendo una integrazione affidabile in diversi ambienti.
Specifiche Tecniche CP-132UL-I-DB9M
Scarica scheda tecnica CP-132UL-I-DB9MInterfaccia Seriale
- Controller di Comunicazione
- MU860 (compatibile con 16C550C)
- Bus
- PCI Universale a 32-bit
- Connettore
- DB25 femmina
- FIFO
- 128 byte
- Numero Massimo di Schede per PC
- 8
- Numero di Porte
- 2
- Standard Seriale
- RS-422, RS-485
- Velocità di Trasmissione
- da 50 bps a 921,6 kbps
- Bit di Dati
- 5, 6, 7, 8
- Bit di Stop
- 1, 1,5, 2
- Parità
- Nessuna, Pari, Dispari, Spazio, Segno
- Controllo di Flusso
- Nessuno, XON/XOFF
- Isolamento
- 2 kV
Segnali Seriale
- RS-422
- Tx+, Tx-, Rx+, Rx-, RTS+, RTS-, CTS+, CTS-, GND
- RS-485-4w
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w
- Dati+, Dati-, GND
Caratteristiche Software Seriale
- Driver Windows
- DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
- Driver Linux
- kernel Linux 2.4.x, kernel Linux 2.6.x, kernel Linux 3.x, kernel Linux 4.x, kernel Linux 5.x
- Driver UNIX
- QNX 6, SCO OpenServer, UnixWare 7, Solaris 10, FreeBSD
Parametri di Alimentazione
- Corrente di Ingresso
- 490 mA a 5 VDC
Caratteristiche Fisiche
- Dimensioni
- 64,4 x 120 mm (2,53 x 4,72 pollici)
Interfaccia LED
- Indicatori LED
- LED Tx, Rx integrati per ogni porta
Limiti Ambientali
- Temperatura Operativa
- da 0 a 55°C (da 32 a 131°F)
- Temperatura di Conservazione (incluso imballaggio)
- da -40 a 85°C (da -40 a 185°F)
- Umidità Relativa Ambientale
- dal 5 al 95% (non condensante)
Standard e Certificazioni
- EMC
- EN 55032/35
- EMI
- CISPR 32, FCC Parte 15B Classe B
- EMS
-
IEC 61000-4-2 ESD: Contatto: 4 kV; Aria: 8 kV
IEC 61000-4-3 RS: da 80 MHz a 1 GHz: 3 V/m
Dichiarazione
- Prodotto Ecologico
- RoHS, CRoHS, WEEE
MTBF
- Tempo
- 1.647.832 ore
- Standard
- Telcordia SR332
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
