Descrizione CP-134U-DB9M

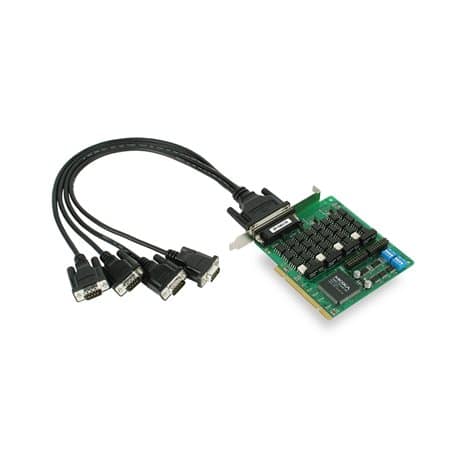

Il CP-134U-DB9M è una scheda PCI universale progettata per applicazioni di automazione industriale che necessitano di una soluzione di acquisizione dati basata su PC a lunga distanza e multipunto. Questa scheda è dotata di quattro porte seriali RS-422/485, ciascuna delle quali può raggiungere velocità di trasmissione dati fino a 921.6 kbps.
In modalità RS-485, il CP-134U-DB9M può collegare fino a 31 dispositivi RS-485 in cascata entro un raggio di 1.2 km. La scheda utilizza il chip Moxa Turbo Serial Engine™, che include il controllo automatico della direzione dei dati (ADDC®) su chip, rendendo la comunicazione RS-485 semplice come quella RS-232.
Il supporto driver è esteso a sistemi operativi come Windows, Linux e UNIX, garantendo l’integrazione con una vasta gamma di piattaforme software. Il modello CP-134U-DB9M include il cavo CBL-M44M9x4-50, facilitando l’installazione e la configurazione immediata.
Specifiche Tecniche CP-134U-DB9M
Scarica scheda tecnica CP-134U-DB9MInterfaccia Seriale
- Controller di Comunicazione
- MU860 (compatibile con 16C550C)
- Bus
- PCI Universale a 32-bit
- Connettore
- DB44 femmina
- FIFO
- 128 byte
- Numero Massimo di Schede per PC
- 8
- Numero di Porte
- 4
- Standard Seriale
- 2 x RS-232/422/485, 2 x RS-422/485
- Velocità di Trasmissione
- 50 bps a 921,6 kbps
- Bit di Dati
- 5, 6, 7, 8
- Bit di Stop
- 1, 1.5, 2
- Parità
- Nessuna, Pari, Dispari, Spazio, Segno
- Controllo di Flusso
- Nessuno, RTS/CTS, XON/XOFF
Segnali Seriale
- RS-232
- TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- RS-422
- Tx+, Tx-, Rx+, Rx-, RTS+, RTS-, CTS+, CTS-, GND
- RS-485-4w
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w
- Dati+, Dati-, GND
Caratteristiche Software Seriale
- Driver Windows
- DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
- Driver Linux
- Kernel Linux 2.4.x, Kernel Linux 2.6.x, Kernel Linux 3.x, Kernel Linux 4.x, Kernel Linux 5.x
- Driver UNIX
- QNX 6, SCO OpenServer, UnixWare 7, Solaris 10, FreeBSD
Parametri di Alimentazione
- Corrente di Ingresso
- 180 mA @ 5 VDC
Caratteristiche Fisiche
- Dimensioni
- 82,5 x 120 mm (3,24 x 4,72 pollici)
Interfaccia LED
- Indicatori LED
- LED Tx, Rx integrati per ogni porta
Limiti Ambientali
- Temperatura Operativa
- 0 a 55°C (32 a 131°F)
- Temperatura di Conservazione (confezione inclusa)
- -40 a 85°C (-40 a 185°F)
- Umidità Relativa Ambientale
- 5 a 95% (non condensante)
Standard e Certificazioni
- EMC
- EN 55032/35
- EMI
- CISPR 32, FCC Parte 15B Classe B
- EMS
-
IEC 61000-4-2 ESD: Contatto: 4 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 3 V/m
Dichiarazione
- Prodotto Ecologico
- RoHS, CRoHS, WEEE
MTBF
- Tempo
- 480,209 ore
- Standard
- Telcordia SR332
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
