Descrizione CP-138E-A-I W/O CABL

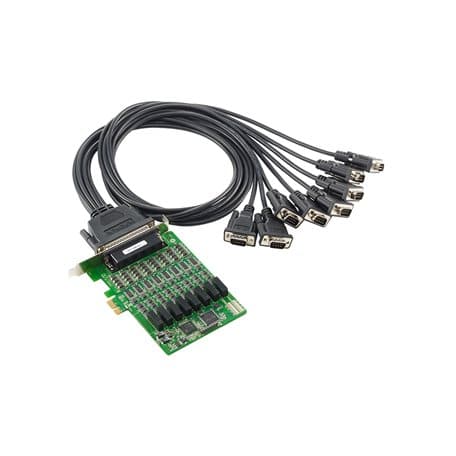

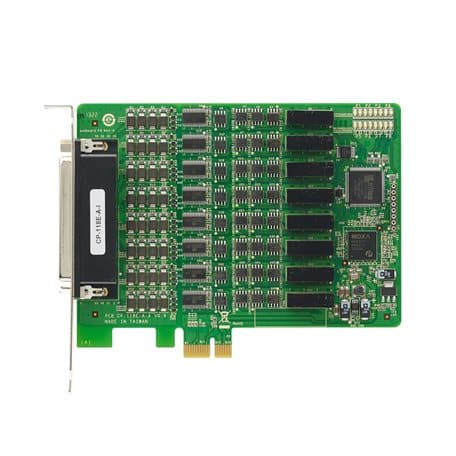

Il Moxa CP-138E-A-I w/o Cable è una scheda seriale PCI Express progettata per applicazioni industriali che richiedono una connettività seriale affidabile e prestazioni elevate. Dotata di 8 porte RS-422/485, questa scheda supporta velocità di trasmissione fino a 921.6 kbps, ideale per ambienti come automazione, POS e sistemi di controllo.
La scheda include funzionalità avanzate come isolamento elettrico a 2 kV e protezione contro sovratensioni fino a 4 kV, garantendo affidabilità anche in condizioni difficili. È compatibile con PCI Express 1.0, consentendo l’installazione in qualsiasi slot PCIe e supporta un massimo di 8 schede per PC, aumentando la scalabilità del sistema.
La configurazione è semplificata grazie ai driver forniti per Windows, Linux e UNIX, oltre a funzionalità integrate di diagnostica e configurazione rapida per RS-485. Il formato compatto e la compatibilità con una vasta gamma di accessori opzionali, tra cui cavi e connettori, lo rendono versatile per molteplici applicazioni industriali.
Specifiche Tecniche CP-138E-A-I W/O CABL
Scarica scheda tecnica CP-138E-A-I W/O CABLInterfaccia Seriale
- Controller di Comunicazione
- Compatibile con 16C550C
- Bus
- PCI Express 1.0
- Connettore
- DB78 femmina
- FIFO
- 128 byte
- Numero massimo di schede per PC
- 8
- Numero di porte
- 8
- Standard seriali
-
RS-232/422/485 per CP-118E-A-I
RS-422/485 per CP-138E-A-I - Velocità in baud
- 50 bps - 921.6 kbps (supporta velocità non standard)
- Bit dati
-
5
6
7
8 - Bit di stop
-
1
1.5
2
Segnali Seriali
- RS-232
-
TxD
RxD
RTS
CTS
DTR
DSR
DCD
GND - RS-422
-
Tx+
Tx-
Rx+
Rx-
GND - RS-485-4w
-
Tx+
Tx-
Rx+
Rx-
GND - RS-485-2w
-
Data+
Data-
GND
Caratteristiche Fisiche
- Dimensioni
- 107 x 136.9 mm (4.21 x 5.39 in)
- Peso
- 139.7 g (0.31 lb)
- Indicatori LED
- LED Tx e Rx integrati per ciascuna porta
Limiti Ambientali
- Temperatura Operativa
- 0 - 55°C (32 - 131°F)
- Temperatura di Conservazione
- -20 - 85°C (-4 - 185°F)
- Umidità Relativa
- 5% - 95% (non condensante)
Parametri di Alimentazione
- Corrente di Ingresso
- 2,356 mA @ 3.3 VDC
