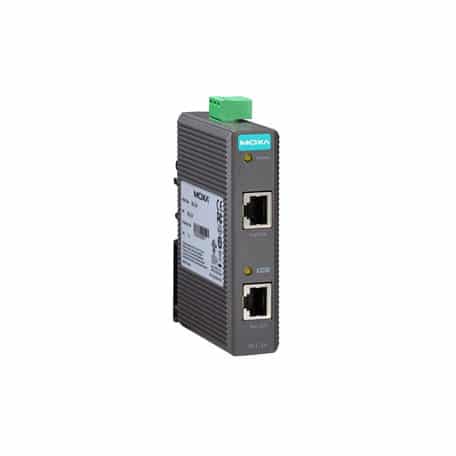

Descrizione INJ-24
L’INJ-24 rappresenta una soluzione avanzata per l’alimentazione di dispositivi di rete ad alta richiesta energetica. Questo iniettore PoE+ Gigabit IEEE 802.3at combina in modo efficiente alimentazione e trasmissione dati attraverso un unico cavo Ethernet, semplificando l’installazione e riducendo il disordine di cavi. Con una potenza PoE fino a 30 watt, l’INJ-24 è perfetto per alimentare telecamere di sicurezza, access point wireless e altri dispositivi che richiedono una significativa alimentazione elettrica.
Progettato per resistere agli ambienti industriali più severi, l’INJ-24 opera efficacemente in un range di temperatura da 0 a 60°C. Questo lo rende ideale per applicazioni esterne o in condizioni estreme, garantendo affidabilità e prestazioni costanti. Le sue specifiche tecniche includono una porta 10/100/1000BaseT(X) con connettore RJ45, assicurando compatibilità e facilità di connessione con vari dispositivi di rete.
Specifiche Tecniche INJ-24
Scarica scheda tecnica INJ-24Ethernet Interface
- 10/100/1000BaseT(X) Ports (RJ45 connector)
-
1
Full/Half duplex mode
Auto MDI/MDI-X connection
Auto negotiation speed - PoE Ports (10/100/1000BaseT(X), RJ45 connector)
-
1
Full/Half duplex mode
Auto MDI/MDI-X connection
Auto negotiation speed - PoE Pinout
- V+, V+, V-, V-, for pins 4, 5, 7, 8 (Midspan, MDI, Mode B)
- Standards
-
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X)
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3af/at for PoE/PoE+ output
Power Parameters
- Input Voltage
- 24/48 VDC
- Operating Voltage
- 22 to 57 VDC
- Input Current
- 1.42 A @ 24 VDC
- Power Consumption (Max.)
- Max. 4.08 W full loading without PDs’ consumption
- Power Budget
-
Max. 30 W for total PD consumption
Max. 30 W for each PoE port - Connection
- 1 removable 3-contact terminal block(s)
- Overload Current Protection
- Supported
- Reverse Polarity Protection
- Supported
Physical Characteristics
- Housing
- Plastic
- IP Rating
- IP30
- Dimensions
- 24.9 x 100 x 86.2 mm (0.98 x 3.93 x 3.39 in)
- Weight
- 115 g (0.26 lb)
- Installation
- DIN-rail mounting
Environmental Limits
- Operating Temperature
- 0 to 60°C (32 to 140°F)
- Storage Temperature (package included)
- -40 to 85°C (-40 to 185°F)
- Ambient Relative Humidity
- 5 to 95% (non-condensing)
Standards and Certifications
- Safety
- UL 508, EN 60950-1
- EMC
- EN 55032/24
- EMI
- CISPR 32, FCC Part 15B Class A
- EMS
-
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF - Freefall
- IEC 60068-2-31
- Shock
- IEC 60068-2-27
- Vibration
- IEC 60068-2-6
MTBF
- Time
- 2,525,278 hrs
- Standards
- Telcordia (Bellcore), GB
Warranty
- Warranty Period
- 5 years
