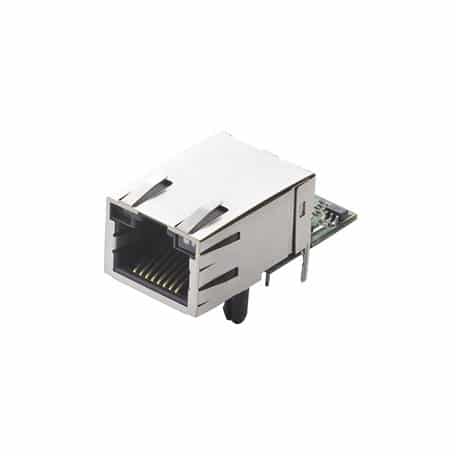

Descrizione MIINEPORT E1-T
Il MiiNePort E1-T di Moxa rappresenta una soluzione eccellente per i produttori che desiderano integrare la connettività di rete nei loro dispositivi seriali con un impegno minimo. Basato sul SoC di seconda generazione di Moxa, il MiiNe, questo server di dispositivi embedded supporta Ethernet a 10/100 Mbps e baudrate seriali fino a 230.4 kbps. È progettato per applicazioni seriali a Ethernet con una sola porta, utilizzando una tecnologia UART avanzata e dotato di 2 MB di Flash e 4 MB di SDRAM.
Utilizzando la tecnologia NetEZ di Moxa, il MiiNePort E1-T trasforma qualsiasi dispositivo con interfaccia seriale standard in un dispositivo abilitato Ethernet in modo rapido e semplice. Questa tecnologia offre strumenti potenti per l’integrazione delle capacità Ethernet, come EXTrigger per il riavvio istantaneo del dispositivo, MCSC per connessioni duali e canali multipli, e AutoCFG per la configurazione automatica su più moduli. Inoltre, la sua dimensione compatta, paragonabile a quella di un connettore RJ45, lo rende facilmente integrabile in quasi tutti i dispositivi seriali esistenti.
Con un’ampia gamma di temperature operative, da -40 a 85°C, il MiiNePort E1-T è adatto per ambienti estremi, garantendo affidabilità e prestazioni costanti.
Specifiche Tecniche MIINEPORT E1-T
Scarica scheda tecnica MIINEPORT E1-TEmbedded System
- CPU
- 32-bit Arm Core
Memory
- Flash
- 2 MB
- SDRAM
- 4 MB
Input/Output Interface
- Configurable DIO Channels (by software)
- 1
- Digital Input Channels
- 1
- Digital Output Channels
- 1
Ethernet Interface
- 10/100BaseT(X) Ports, Auto MDI/MDI-X
- 8-pin RJ45
- Magnetic Isolation Protection
- 1.5 kV (built-in)
Ethernet Software Features
- Configuration Options
- Web Console (HTTP), Windows Utility, Telnet Console, Serial Console
- Management
- ARP, BOOTP, Device Search Utility (DSU), DHCP Client, HTTP, IPv4, SMTP, SNMPv1, TCP/IP, Telnet, TFTP, ICMP
- Windows Real COM Drivers
- Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
- Linux Real TTY Drivers
- Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, and 5.x
- Fixed TTY Drivers
- SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
- Android API
- Android 3.1.x and later
Serial Interface
- No. of Ports
- 1
- Serial Standards
- TTL
- Operation Modes
- Real COM mode, TCP Client, TCP Server, UDP mode, RFC2217
- Baudrate
- 50 bps to 230.4 kbps
- Data Bits
- 5, 6, 7, 8
- Stop Bits
- 1, 1.5, 2
- Parity
- None, Even, Odd, Space, Mark
- Flow Control
- None, RTS/CTS, XON/XOFF
Serial Signals
- TTL
- • TxD, RxD, RTS, CTS, RST (reset circuit), GND
NetEZ Technology
- NetEZ Functions
- ExTrigger, SCM (Serial Command Mode), AutoCFG, MCSC (Multi-Channel Serial Communication)
Power Parameters
- Input Current
- 160 mA @ 3.3 VDC
- Input Voltage
- 3.3 VDC
Physical Characteristics
- Dimensions
- 33.9 x 16.25 x 13.5 mm (1.33 x 0.64 x 0.53 in)
- Weight
- 9 g (0.02 lb)
- Form Factor Type
- Drop-in modules
Environmental Limits
- Operating Temperature
- -40 to 85°C (-40 to 185°F)
- Storage Temperature (package included)
- -40 to 60°C (-40 to 140°F)
- Ambient Relative Humidity
- 5 to 95% (non-condensing)
Standards and Certifications
- EMC
- EN 55032/35
- EMI
- CISPR 32, FCC Part 15B Class B
- EMS
-
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 0.5 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 - Environmental Testing
-
IEC 60068-2-1
IEC 60068-2-3 - Shock
- IEC 60068-2-27
- Vibration
- IEC 60068-2-6
Declaration
- Green Product
- RoHS, CRoHS, WEEE
MTBF
- Time
- 5,515,294 hrs
- Standards
- Telcordia SR332
Warranty
- Warranty Period
- 5 years
