Descrizione EDS-305-M-SC-T

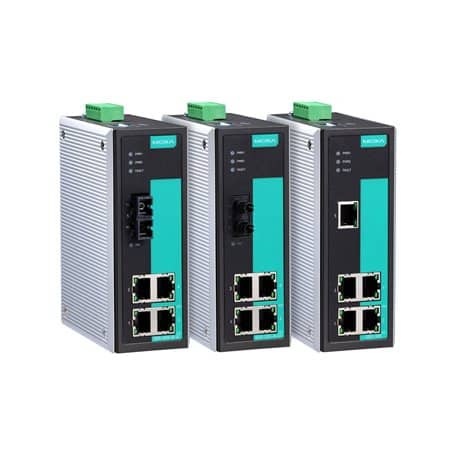

Lo switch EDS-305-M-SC-T rappresenta una soluzione ottimale per le connessioni Ethernet in ambienti industriali difficili. Questo modello, parte della serie EDS-305, è progettato per resistere a condizioni estreme, come quelle definite dagli standard Class 1 Div. 2 e ATEX Zone 2, rendendolo adatto per luoghi pericolosi.
Con quattro porte 10/100BaseT(X) con connettore RJ45 e una porta 100BaseFX Multi-Mode con connettore SC, lo switch EDS-305-M-SC-T è perfetto per applicazioni che necessitano di una connettività affidabile e di alta qualità. La sua capacità di operare in un range di temperatura esteso, da -40 a 75°C, assicura performance ottimali anche nelle condizioni più avverse.
Questo switch è conforme agli standard FCC, UL e CE, e viene sottoposto a un test di burn-in al 100% per garantire la massima affidabilità in applicazioni di automazione industriale. Facile da installare su un binario DIN o in una scatola di distribuzione, lo switch EDS-305-M-SC-T è la scelta ideale per chi cerca una soluzione robusta e durevole per la propria rete industriale.
Specifiche Tecniche EDS-305-M-SC-T
Scarica scheda tecnica EDS-305-M-SC-TInterfaccia Input/Output
- Canali di Contatto Allarme
- 1 uscita relè con capacità di corrente di 1 A a 24 VDC
Interfaccia Ethernet
- Porte 10/100BaseT(X) (connettore RJ45)
-
4
Velocità di negoziazione automatica
Modalità duplex completo/metà
Connessione Auto MDI/MDI-X - Porte 100BaseFX (connettore multi-mode SC)
- 1
- Standard
-
IEEE 802.3 per 10BaseT
IEEE 802.3u per 100BaseT(X) e 100BaseFX
IEEE 802.3x per il controllo del flusso
Configurazione DIP Switch
- Interfaccia Ethernet
- Allarme interruzione porta
Proprietà Switch
- Dimensione Tabella MAC
- 1 K
- Dimensione Buffer Pacchetti
- 384 K
- Tipo di Elaborazione
- Store and Forward
Parametri di Alimentazione
- Corrente di Ingresso
- 0.15 A a 24 VDC
- Connessione
- 1 blocco terminale rimovibile a 6 contatti
- Tensione Operativa
- da 12 a 48 VDC
- Tensione di Ingresso
- 24 VDC, ingressi doppi ridondanti
- Protezione da Polarità Inversa
- Supportata
- Protezione da Sovracorrente
- Supportata
Caratteristiche Fisiche
- Custodia
- Metallo
- Grado di Protezione IP
- IP30
- Dimensioni
- 53,6 x 135 x 105 mm (2,11 x 5,31 x 4,13 pollici)
- Peso
- 790 g (1,75 lb)
- Installazione
- Montaggio su barra DIN, Montaggio a parete (con kit opzionale)
Limiti Ambientali
- Temperatura Operativa
- da -40 a 75°C (da -40 a 167°F)
- Temperatura di Conservazione (confezione inclusa)
- da -40 a 85°C (da -40 a 185°F)
- Umidità Relativa Ambientale
- dal 5 al 95% (non condensante)
Standard e Certificazioni
- Località Pericolose
- ATEX, Classe I Divisione 2
- EMI
- CISPR 32, FCC Parte 15B Classe A
- Marittimo
- DNV-GL
- EMC
- EN 55032/24
- Vibrazione
- IEC 60068-2-6
- EMS
-
IEC 61000-4-2 ESD: Contatto: 6 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 MHz: 20 V/m
IEC 61000-4-4 EFT: Alimentazione: 2 kV; Segnale: 1 kV
IEC 61000-4-5 Surge: Alimentazione: 2 kV; Segnale: 2 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF - Sicurezza
- UL 508, UL 60950-1, CSA C22.2 No. 60950-1
- Shock
- IEC 60068-2-27
- Caduta Libera
- IEC 60068-2-32
MTBF
- Tempo
- 422,742 ore
- Standard
- MIL-HDBK-217F
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
