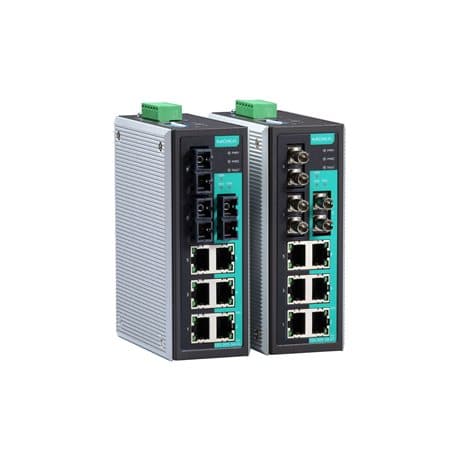

Descrizione EDS-309-3M-SC-T
Lo switch Ethernet EDS-309-3M-SC-T è progettato per offrire una soluzione economica e affidabile per le connessioni Ethernet industriali. Dotato di 9 porte, questo modello include funzioni avanzate come un relè di avviso integrato che segnala agli ingegneri di rete guasti di alimentazione o interruzioni di porta.
Progettato per ambienti industriali severi, lo switch EDS-309-3M-SC-T è conforme agli standard di sicurezza Class 1 Div. 2 e ATEX Zone 2, rendendolo adatto per aree a rischio. Supporta una gamma di temperature operative estesa da -40 a 75°C, ideale per applicazioni di automazione industriale in condizioni estreme.
Le specifiche tecniche includono 6 porte 10/100BaseT(X) RJ45 e 3 porte 100BaseFX Multi-Mode con connettore SC, garantendo una vasta connettività e opzioni di rete flessibili. L’installazione è semplificata grazie alla compatibilità con il montaggio su DIN rail o in scatole di distribuzione.
Specifiche Tecniche EDS-309-3M-SC-T
Scarica scheda tecnica EDS-309-3M-SC-TInterfaccia Input/Output
- Canali di Contatto Allarme
- 1 uscita relè con capacità di corrente di 1 A a 24 VDC
Interfaccia Ethernet
- Porte 10/100BaseT(X) (connettore RJ45)
-
6
Velocità di negoziazione automatica
Modalità duplex completo/metà
Connessione Auto MDI/MDI-X - Porte 100BaseFX (connettore SC multimodale)
- 3
- Standard
-
IEEE 802.3 per 10BaseT
IEEE 802.3u per 100BaseT(X) e 100BaseFX
IEEE 802.3x per il controllo del flusso
Proprietà dello Switch
- Dimensione della Tabella MAC
- 1 K
- Dimensione del Buffer di Pacchetti
- 512 kbit
- Tipo di Elaborazione
- Store and Forward
Configurazione Switch DIP
- Interfaccia Ethernet
- Allarme interruzione porta
Parametri di Alimentazione
- Corrente di Ingresso
- 0.26 A a 24 VDC
- Connessione
- 1 blocco terminale rimovibile a 6 contatti
- Tensione Operativa
- da 9.6 a 60 VDC
- Tensione di Ingresso
- Ingressi doppi ridondanti, 12/24/48 VDC
- Protezione da Polarità Inversa
- Supportata
- Protezione da Sovracorrente
- Supportata
Caratteristiche Fisiche
- Struttura
- Metallo
- Grado di Protezione IP
- IP30
- Dimensioni
- 53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in)
- Peso
- 790 g (1.75 lb)
- Installazione
- Montaggio su barra DIN, Montaggio a parete (con kit opzionale)
Limiti Ambientali
- Temperatura Operativa
- da -40 a 75°C (-40 a 167°F)
- Temperatura di Conservazione (confezione inclusa)
- da -40 a 85°C (-40 a 185°F)
- Umidità Relativa Ambientale
- dal 5 al 95% (non condensante)
Standard e Certificazioni
- Località Pericolose
- ATEX, Classe I Divisione 2
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMC
- EN 55032/24
- Vibrazione
- IEC 60068-2-6
- EMS
-
IEC 61000-4-2 ESD: Contatto: 6 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 MHz: 20 V/m
IEC 61000-4-4 EFT: Alimentazione: 2 kV; Segnale: 1 kV
IEC 61000-4-5 Surge: Alimentazione: 2 kV; Segnale: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF - Sicurezza
- UL 508, UL 60950-1, CSA C22.2 No. 60950-1
- Shock
- IEC 60068-2-27
- Caduta Libera
- IEC 60068-2-32
MTBF
- Tempo
- 396,595 ore
- Standard
- MIL-HDBK-217F
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
