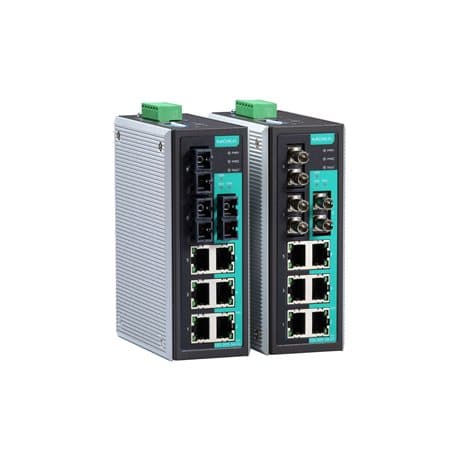

Descrizione EDS-309-3M-ST
Gli switch Ethernet della serie EDS-309 offrono una soluzione economica e affidabile per le tue connessioni Ethernet industriali. Tra questi, il modello EDS-309-3M-ST si distingue per le sue specifiche tecniche uniche, rendendolo particolarmente adatto per ambienti industriali severi.
Questo switch è dotato di 6 porte 10/100BaseT(X) con connettore RJ45 e 3 porte 100BaseFX Multi-Mode con connettore ST, ideali per gestire grandi volumi di dati in modo efficiente. La sua capacità di operare in un range di temperatura da -10 a 60°C lo rende resistente anche nelle condizioni più estreme.
Progettato per ambienti industriali, lo switch EDS-309-3M-ST risponde agli standard di sicurezza FCC, UL e CE e include una funzione di allarme integrata che avvisa gli ingegneri di rete in caso di interruzioni di corrente o guasti alle porte. Facile da installare su un binario DIN o in una scatola di distribuzione, questo switch è sottoposto a test di burn-in al 100% per garantire prestazioni ottimali in applicazioni di automazione industriale.
Specifiche Tecniche EDS-309-3M-ST
Scarica scheda tecnica EDS-309-3M-STInterfaccia Input/Output
- Canali di Contatto Allarme
- 1 uscita relè con capacità di portata di corrente di 1 A a 24 VDC
Interfaccia Ethernet
- Porte 10/100BaseT(X) (connettore RJ45)
-
6
Negoziazione automatica della velocità
Modalità duplex completo/metà
Connessione Auto MDI/MDI-X - Porte 100BaseFX (connettore multi-modo ST)
- 3
- Standard
-
IEEE 802.3 per 10BaseT
IEEE 802.3u per 100BaseT(X) e 100BaseFX
IEEE 802.3x per il controllo del flusso
Proprietà dello Switch
- Dimensione della Tabella MAC
- 1 K
- Dimensione del Buffer dei Pacchetti
- 512 kbit
- Tipo di Elaborazione
- Store and Forward
Configurazione DIP Switch
- Interfaccia Ethernet
- Allarme interruzione porta
Parametri di Alimentazione
- Corrente di Ingresso
- 0,26 A a 24 VDC
- Connessione
- 1 blocco terminale rimovibile a 6 contatti
- Tensione di Funzionamento
- da 9,6 a 60 VDC
- Tensione di Ingresso
- Ingressi doppi ridondanti, 12/24/48 VDC
- Protezione da Polarità Inversa
- Supportata
- Protezione da Sovracorrente
- Supportata
Caratteristiche Fisiche
- Custodia
- Metallo
- Grado di Protezione IP
- IP30
- Dimensioni
- 53,6 x 135 x 105 mm (2,11 x 5,31 x 4,13 pollici)
- Peso
- 790 g (1,75 lb)
- Installazione
- Montaggio su barra DIN, Montaggio a parete (con kit opzionale)
Limiti Ambientali
- Temperatura Operativa
- da -10 a 60°C (da 14 a 140°F)
- Temperatura di Conservazione (confezione inclusa)
- da -40 a 85°C (da -40 a 185°F)
- Umidità Relativa Ambientale
- dal 5 al 95% (non condensante)
Standard e Certificazioni
- Località Pericolose
- ATEX, Classe I Divisione 2
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMC
- EN 55032/24
- Vibrazione
- IEC 60068-2-6
- EMS
-
IEC 61000-4-2 ESD: Contatto: 6 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 MHz: 20 V/m
IEC 61000-4-4 EFT: Alimentazione: 2 kV; Segnale: 1 kV
IEC 61000-4-5 Surge: Alimentazione: 2 kV; Segnale: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF - Sicurezza
- UL 508, UL 60950-1, CSA C22.2 No. 60950-1
- Shock
- IEC 60068-2-27
- Caduta Libera
- IEC 60068-2-32
MTBF
- Tempo
- 396,595 ore
- Standard
- MIL-HDBK-217F
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
