Descrizione EDS-616

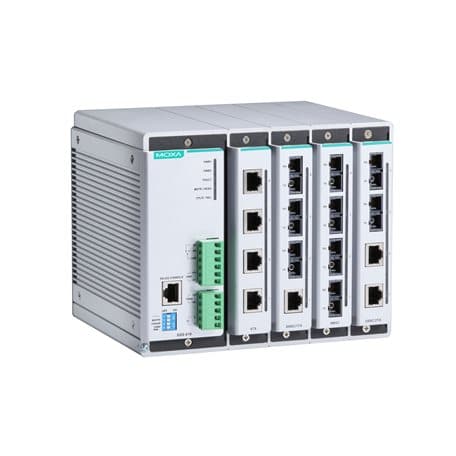

Lo switch EDS-616 si distingue per il suo design modulare compatto, che consente agli utenti di combinare moduli in fibra e rame per creare soluzioni di switch adatte a qualsiasi rete di automazione. Questo modello permette l’installazione di fino a 16 porte Fast Ethernet. Grazie alle tecnologie avanzate come Turbo Ring e Turbo Chain (tempo di recupero < 20 ms), RSTP/STP e MSTP, la affidabilità e la disponibilità della tua rete Ethernet industriale sono notevolmente aumentate.
Lo switch EDS-616 opera efficacemente in un range di temperatura da 0 a 60°C, rendendolo adatto per ambienti industriali difficili. Supporta funzioni intelligenti e affidabili come EtherNet/IP, Modbus TCP, LLDP, DHCP Option 82, SNMP Inform, QoS, IGMP snooping, VLAN, TACACS+, IEEE 802.1X, HTTPS, SSH, SNMPv3 e altro ancora. Con 4 slot disponibili, lo switch può ospitare fino a 16 porte 10/100BaseT(X) e/o 100BaseFX, offrendo flessibilità e scalabilità eccezionali.
Le funzionalità aggiuntive includono interfaccia CLI, SNMP Inform per una gestione affidabile degli eventi, LLDP per la scoperta automatica della topologia, e molto altro, rendendo lo switch EDS-616 una scelta eccellente per qualsiasi ambiente industriale severo.
Specifiche Tecniche EDS-616
Scarica scheda tecnica EDS-616Interfaccia Input/Output
- Ingressi Digitali
-
+13 a +30 V per stato 1
-30 a +3 V per stato 0
Corrente massima di ingresso: 8 mA - Canali di Contatto di Allarme
- Uscita relè con capacità di portata di corrente di 1 A @ 24 VDC
Interfaccia Ethernet
- Modulo
- 4 slot per qualsiasi combinazione di moduli interfaccia a 4 porte, 10/100BaseT(X) o 100BaseFX
- Standard
-
IEEE 802.1D-2004 per Spanning Tree Protocol
IEEE 802.1p per Class of Service
IEEE 802.1Q per VLAN Tagging
IEEE 802.1s per Multiple Spanning Tree Protocol
IEEE 802.1w per Rapid Spanning Tree Protocol
IEEE 802.1X per autenticazione
IEEE 802.3 per 10BaseT
IEEE 802.3ad per Port Trunk con LACP
IEEE 802.3u per 100BaseT(X) e 100BaseFX
IEEE 802.3x per controllo del flusso
Funzionalità Software Ethernet
- Filtro
- GMRP, GVRP, IGMP v1/v2, VLAN basata su porta
- Protocolli Industriali
- EtherNet/IP, Modbus TCP
- Gestione
- Controllo del flusso Back Pressure, BOOTP, DHCP Opzione 66/67/82, Server/Client DHCP, Controllo del flusso, IPv4/IPv6, LLDP, Port Mirror, RARP, RMON, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP
- MIB
- Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, Gruppi MIB RMON 1, 2, 3, 9, RSTP MIB
- Protocolli di Ridondanza
- Aggregazione di Link, MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2
- Sicurezza
- Protezione da tempesta di broadcast, HTTPS/SSL, Blocco Porta, RADIUS, SSH, TACACS+
- Gestione del Tempo
- Server/Client NTP, SNTP
Proprietà dello Switch
- Gruppi IGMP
- 256
- Dimensione della Tabella MAC
- 8 K
- Numero Massimo di VLAN
- 64
- Dimensione del Buffer dei Pacchetti
- 1 Mbits
- Code di Priorità
- 4
- Intervallo ID VLAN
- VID 1 a 4094
Interfaccia LED
- Indicatori LED
- PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL
Interfaccia Seriale
- Porta Console
- RS-232 (TxD, RxD, GND), RJ45 a 10 pin (115200, n, 8, 1)
Configurazione Interruttore DIP
- Interfaccia Ethernet
- Turbo Ring, Master, Coupler, Reserve
Parametri di Alimentazione
- Connessione
- 1 blocco terminale rimovibile a 6 contatti
- Tensione di Ingresso
- 12/24/48 VDC, ingressi doppi ridondanti
- Protezione da Sovracorrente
- Supportata
- Protezione da Inversione di Polarità
- Supportata
Caratteristiche Fisiche
- Grado di Protezione IP
- IP30
- Dimensioni
- 185 x 151 x 157.4 mm (7.28 x 5.95 x 6.20 in)
- Peso
- 2,448 g (5.40 lb)
- Installazione
- Montaggio su barra DIN, montaggio a parete (con kit opzionale)
Limiti Ambientali
- Temperatura Operativa
- 0 a 60°C (32 a 140°F)
- Temperatura di Conservazione (incluso imballo)
- -40 a 85°C (-40 a 185°F)
- Umidità Relativa Ambientale
- 5 a 95% (non condensante)
Standard e Certificazioni
- Caduta Libera
- IEC 60068-2-32
- EMC
- EN 55032/35, EN 61000-6-2/-6-4
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 6 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Alimentazione: 4 kV; Segnale: 4 kV
IEC 61000-4-5 Surge: Alimentazione: 2 kV; Segnale: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF - Località Pericolose
- ATEX, Classe I Divisione 2
- Marittimo
- ABS, DNV, LR, NK
- Ferroviario
- EN 50121-4
- Sicurezza
- EN 62368-1, UL 508
- Shock
- IEC 60068-2-27
- Controllo del Traffico
- NEMA TS2
- Vibrazione
- IEC 60068-2-6
MTBF
- Tempo
- 546,937 ore
- Standard
- Telcordia (Bellcore), GB
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
