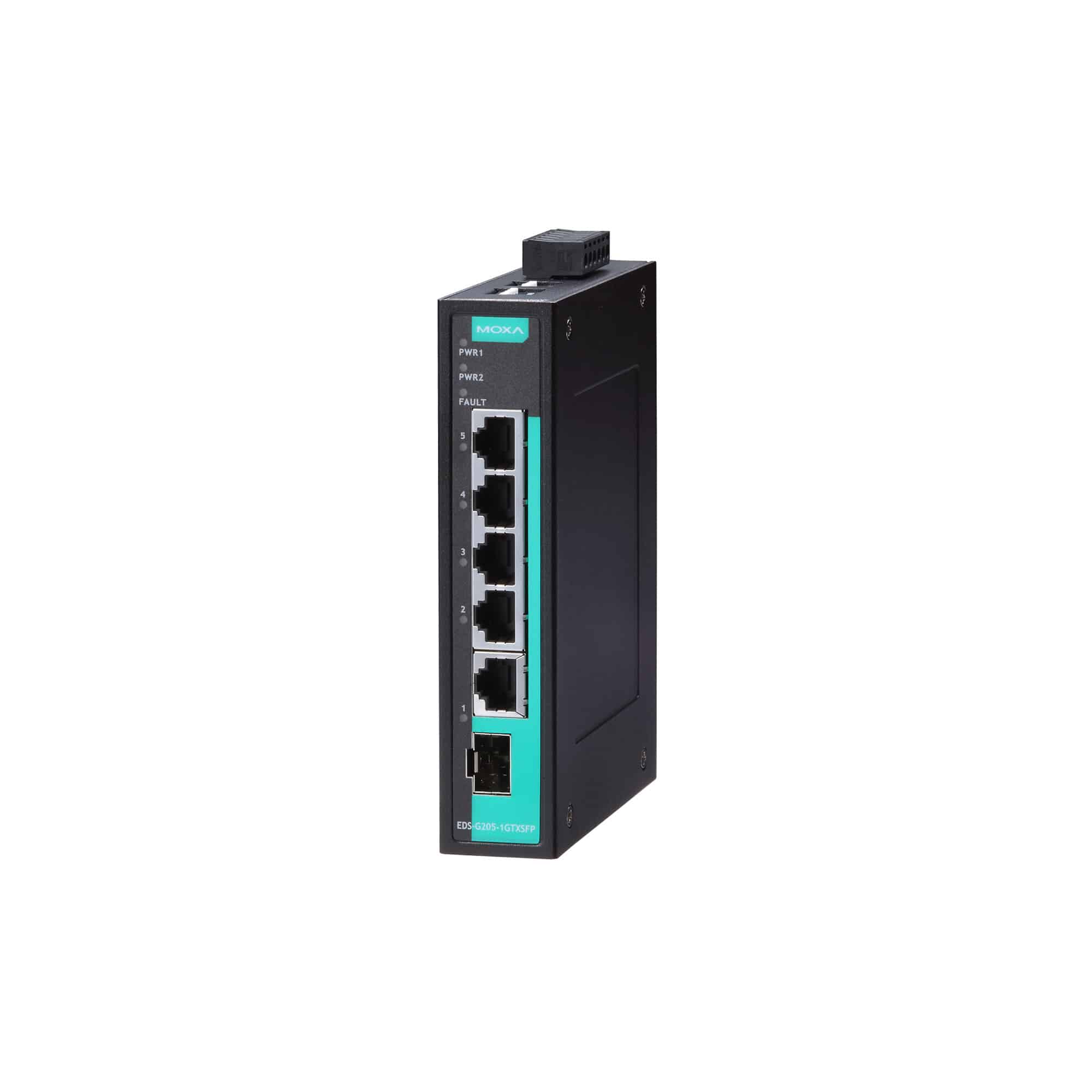

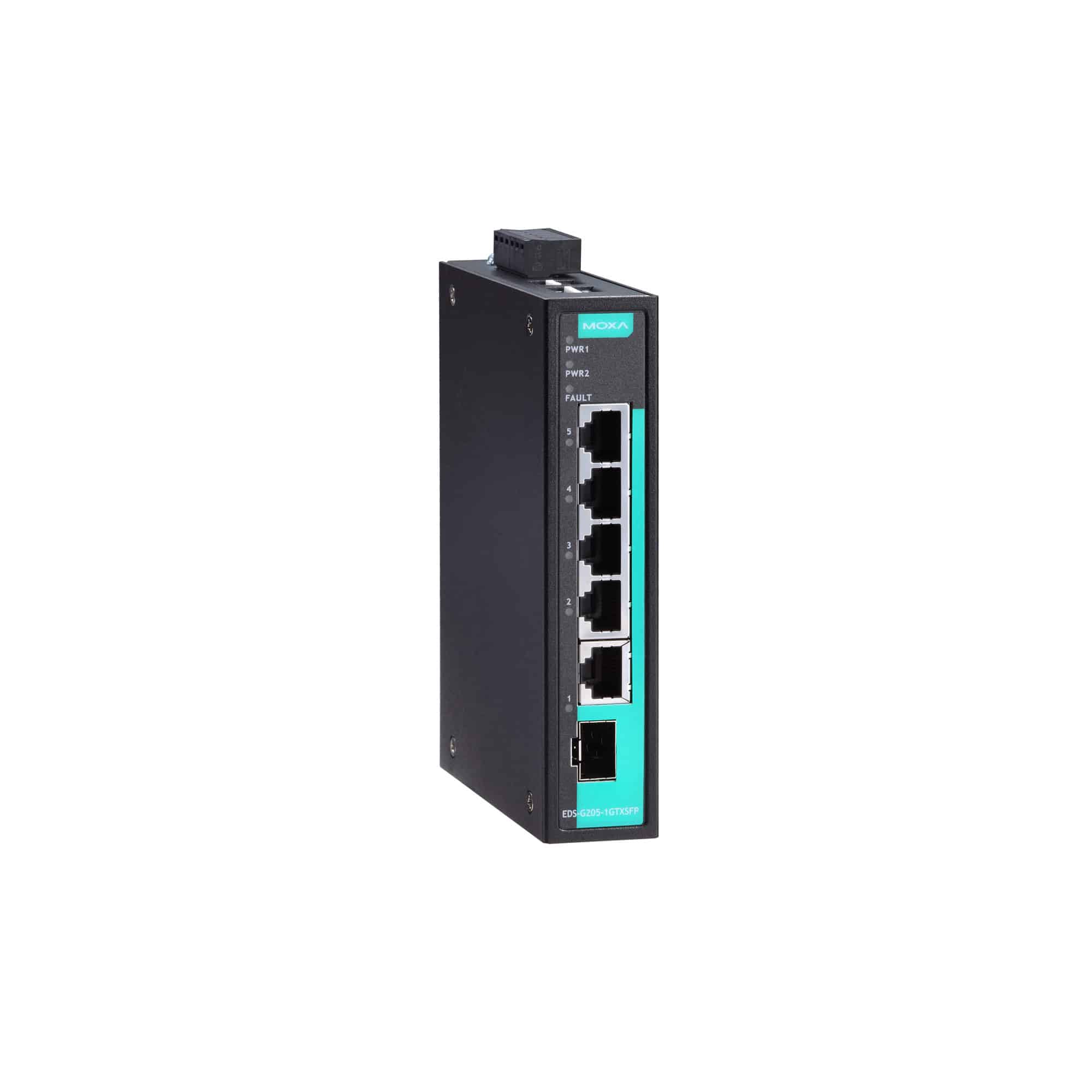

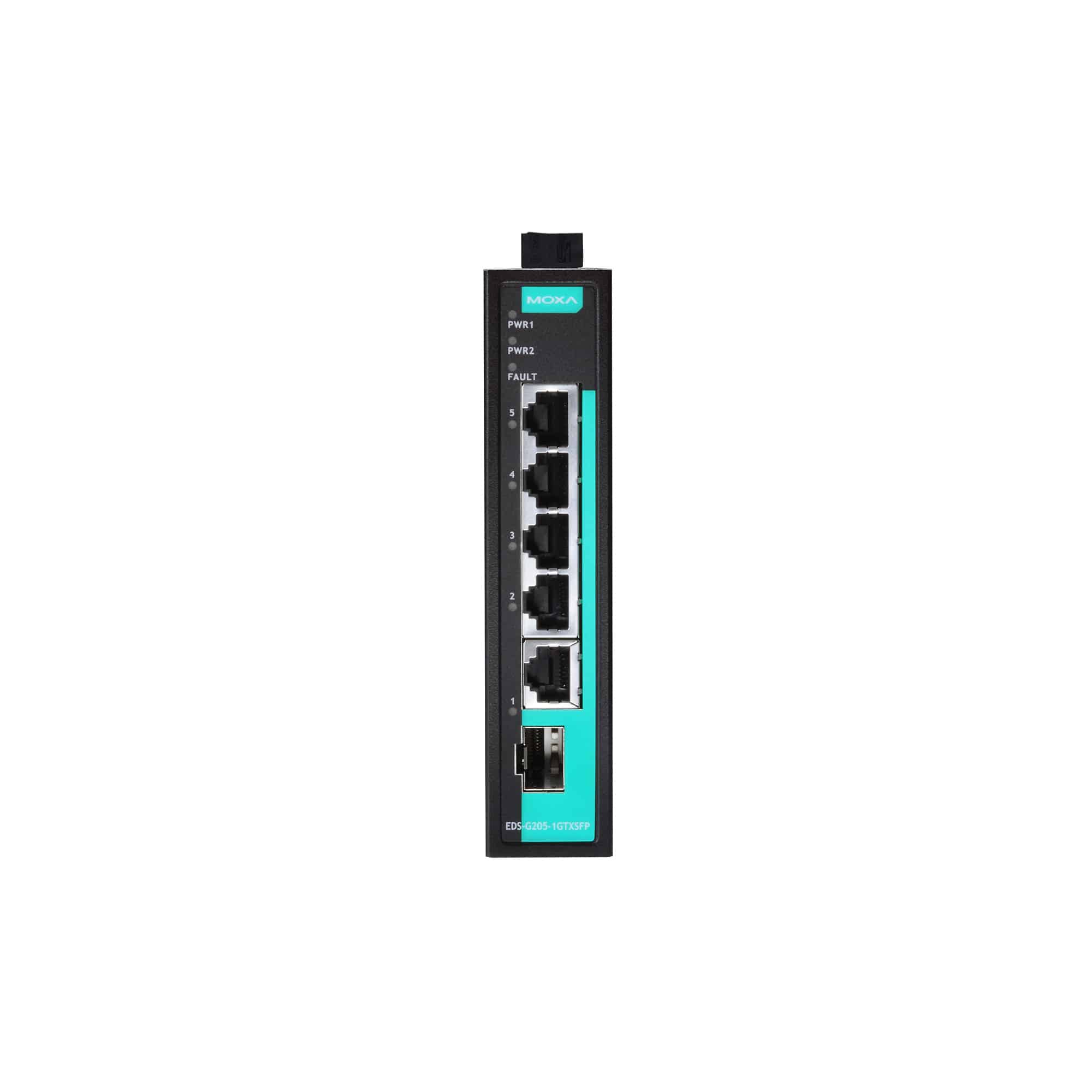

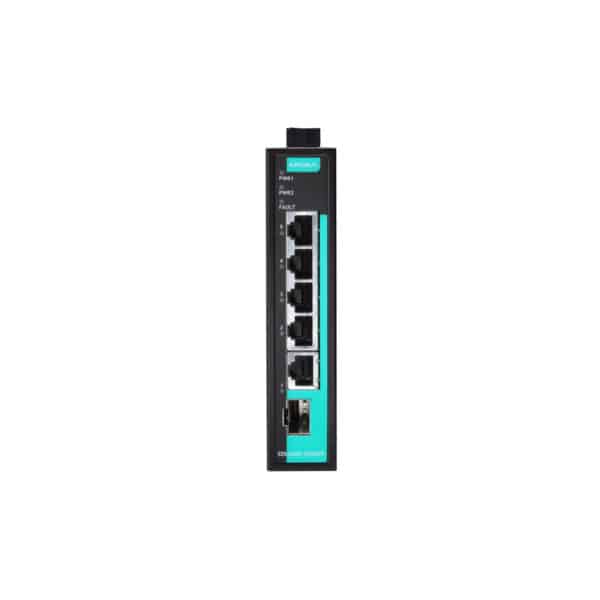

Descrizione EDS-G205-1GTXSFP-T
Lo switch EDS-G205-1GTXSFP-T è dotato di 5 porte Ethernet Gigabit e 1 porta in fibra ottica, rendendolo ideale per applicazioni che necessitano di una larghezza di banda elevata. Questo switch offre una soluzione economica per le connessioni Ethernet Gigabit industriali e la funzione di avviso di relè integrata avverte i gestori di rete in caso di interruzioni di corrente o guasti alle porte. Le impostazioni dei DIP switch a 4 pin permettono di controllare la protezione da broadcast, i frame jumbo e il risparmio energetico IEEE 802.3az. Inoltre, la commutazione della velocità SFP 100/1000 è ideale per una configurazione facile e veloce in loco per qualsiasi applicazione di automazione industriale.
Il modello EDS-G205-1GTXSFP-T, con un intervallo di temperatura operativa da -40 a 75°C, è stato sottoposto a un test di burn-in al 100% per garantire che soddisfi le esigenze speciali delle applicazioni di controllo dell’automazione industriale. L’installazione dello switch è semplice, sia su un binario DIN che in scatole di distribuzione.
Specifiche Tecniche EDS-G205-1GTXSFP-T
Scarica scheda tecnica EDS-G205-1GTXSFP-TInterfaccia Input/Output
- Canali di Contatto Allarme
- 1 uscita relè con capacità di corrente di 1 A @ 24 VDC
Interfaccia Ethernet
- Porte 10/100/1000BaseT(X) (connettore RJ45)
-
4
Velocità di negoziazione automatica
Modalità duplex completo/metà
Connessione Auto MDI/MDI-X - Porte Combo (10/100/1000BaseT(X) o 100/1000BaseSFP+)
- 1
- Standard
-
IEEE 802.3 per 10BaseT
IEEE 802.3ab per 1000BaseT(X)
IEEE 802.3u per 100BaseT(X) e 100BaseFX
IEEE 802.3x per il controllo del flusso
IEEE 802.3z per 1000BaseX
IEEE 802.3az per Ethernet ad alta efficienza energetica
Proprietà dello Switch
- Dimensione della Tabella MAC
- 8 K
- Dimensione del Buffer di Pacchetti
- 1 Mbit
- Dimensione del Frame Jumbo
- 10 KB
- Tipo di Elaborazione
- Store and Forward
Configurazione Switch DIP
- Interfaccia Ethernet
- Protezione da tempeste di broadcast, Frame Jumbo, Risparmio energetico IEEE 802.3az, Commutazione velocità SFP 100/1000, Allarme interruzione porta
Parametri di Alimentazione
- Connessione
- 1 blocco terminale rimovibile a 6 contatti
- Tensione di Ingresso
- 12/24/48 VDC, ingressi doppi ridondanti
- Tensione Operativa
- 9,6 a 60 VDC
- Protezione da Polarità Inversa
- Supportata
- Corrente di Ingresso
- 0,14 A @ 24 VDC
Caratteristiche Fisiche
- Struttura
- Metallo
- Grado di Protezione IP
- IP30
- Dimensioni
- 29 x 135 x 105 mm (1,14 x 5,31 x 4,13 pollici)
- Peso
- 290 g (0,64 lb)
- Installazione
- Montaggio su barra DIN, Montaggio a parete (con kit opzionale)
Limiti Ambientali
- Temperatura Operativa
- -40 a 75°C (-40 a 167°F)
- Temperatura di Conservazione (confezione inclusa)
- -40 a 85°C (-40 a 185°F)
- Umidità Relativa Ambientale
- 5 al 95% (non condensante)
Standard e Certificazioni
- Caduta Libera
- IEC 60068-2-32
- EMC
- EN 55032/24
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 6 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Alimentazione: 2 kV; Segnale: 2 kV
IEC 61000-4-5 Surge: Alimentazione: 2 kV; Segnale: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF - Località Pericolose
- ATEX, Classe I Divisione 2
- Marittimo
- ABS, DNV-GL, LR, NK
- Ferroviario
- EN 50121-4
- Sicurezza
- EN 60950-1, UL 508, EN 60950-1 (LVD)
- Shock
- IEC 60068-2-27
- Vibrazione
- IEC 60068-2-6
MTBF
- Tempo
- 2,823,446 ore
- Standard
- Telcordia (Bellcore), GB
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
