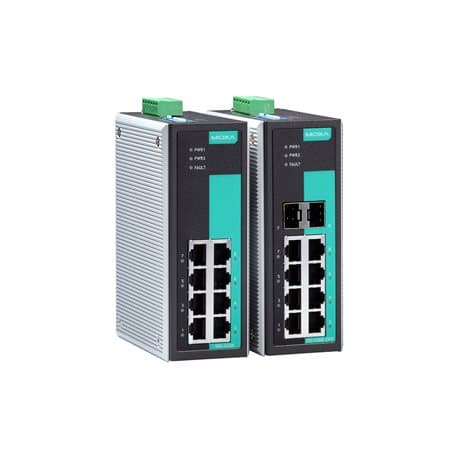

Descrizione EDS-G308
Lo switch EDS-G308 si distingue nella categoria per le sue prestazioni ottimizzate e la sua configurazione specifica, rendendolo ideale per applicazioni industriali che richiedono una notevole larghezza di banda. Dotato di 8 porte Gigabit Ethernet 10/100/1000BaseT(X) con connettori RJ45, lo switch EDS-G308 è privo di porte combo, focalizzandosi su una connettività Ethernet pura e robusta.
Questo modello è particolarmente adatto per ambienti con temperature variabili, operando efficacemente in un range di temperatura da -10 a 60°C. La sua capacità di gestire condizioni operative standard lo rende un’opzione affidabile per la maggior parte degli scenari di automazione industriale. Inoltre, lo switch è facilmente installabile su guida DIN o in scatole di distribuzione, offrendo una soluzione economica ma potente per le connessioni Ethernet Gigabit industriali.
Con funzioni integrate come l’avviso di guasto tramite relè e la protezione da broadcast tramite DIP switch, lo switch EDS-G308 garantisce una gestione della rete sicura e efficiente, ideale per mantenere sistemi critici sempre operativi.
Specifiche Tecniche EDS-G308
Scarica scheda tecnica EDS-G308Interfaccia Input/Output
- Canali di Contatto Allarme
- 1 uscita relè con capacità di corrente di 1 A @ 24 VDC
Interfaccia Ethernet
- Porte 10/100/1000BaseT(X) (Connettore RJ45)
-
8
Velocità di negoziazione automatica
Modalità duplex completo/metà
Connessione Auto MDI/MDI-X - Standard
-
IEEE 802.3 per 10BaseT
IEEE 802.3ab per 1000BaseT(X)
IEEE 802.3u per 100BaseT(X) e 100BaseFX
IEEE 802.3x per il controllo del flusso
IEEE 802.3z per 1000BaseX
IEEE 802.3az per Ethernet ad alta efficienza energetica
Configurazione Switch DIP
- Interfaccia Ethernet
- Protezione da tempeste di broadcast, Frame Jumbo, Risparmio energetico IEEE 802.3az, Commutazione della velocità SFP 100/1000, Allarme interruzione porta
Proprietà dello Switch
- Dimensione Frame Jumbo
- 9,6 KB
- Dimensione della Tabella MAC
- 8 K
- Dimensione del Buffer dei Pacchetti
- 4 Mbit
- Tipo di Elaborazione
- Store and Forward
Parametri di Alimentazione
- Connessione
- 1 blocco terminale rimovibile a 6 contatti
- Tensione di Ingresso
- 12/24/48 VDC, ingressi doppi ridondanti
- Tensione Operativa
- 9,6 a 60 VDC
- Protezione da Polarità Inversa
- Supportata
- Corrente di Ingresso
- 0,29 A @ 24 VDC
Caratteristiche Fisiche
- Struttura
- Metallo
- Grado di Protezione IP
- IP30
- Dimensioni
- 52,85 x 135 x 105 mm (2,08 x 5,31 x 4,13 pollici)
- Peso
- 880 g (1,94 lb)
- Installazione
- Montaggio su barra DIN, Montaggio a parete (con kit opzionale)
Limiti Ambientali
- Temperatura Operativa
- -10 a 60°C (14 a 140°F)
- Temperatura di Conservazione (confezione inclusa)
- -40 a 85°C (-40 a 185°F)
- Umidità Relativa Ambientale
- 5 al 95% (non condensante)
Standard e Certificazioni
- EMC
- EN 55032/35
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 6 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 800 MHz: 10 V/m
IEC 61000-4-3 RS: 800 MHz a 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Alimentazione: 2 kV; Segnale: 2 kV
IEC 61000-4-5 Surge: Alimentazione: 2 kV; Segnale: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF: 100 A/m - Località Pericolose
- ATEX, Classe I Divisione 2
- Marittimo
- DNV
- Ferroviario
- EN 50121-4
- Sicurezza
- UL 508, EN 62368-1
- Shock
- IEC 60068-2-27
- Caduta Libera
- IEC 60068-2-32
- Vibrazione
- IEC 60068-2-6
MTBF
- Tempo
- 2,260,195 ore
- Standard
- Telcordia (Bellcore), GB
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
