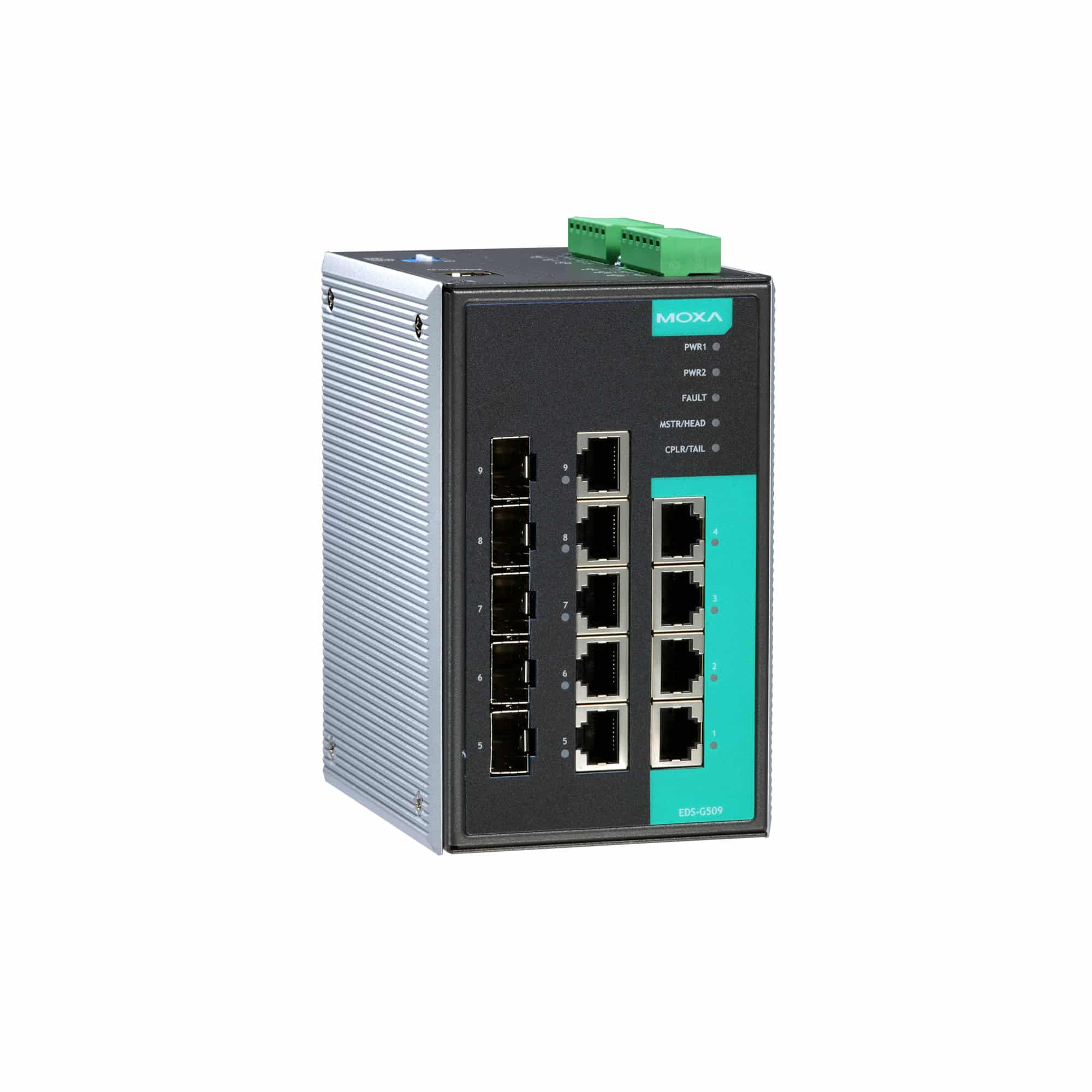

Descrizione EDS-G509
Lo switch EDS-G509 offre prestazioni ottimali per l’aggiornamento di reti esistenti a velocità Gigabit o per la costruzione di un nuovo backbone completamente Gigabit. Con 9 porte Ethernet Gigabit e fino a 5 porte in fibra ottica, lo switch è perfetto per trasferire grandi quantità di dati, video e voce rapidamente attraverso la rete.
Le tecnologie Ethernet ridondanti come Turbo Ring, Turbo Chain, RSTP/STP e MSTP aumentano l’affidabilità del sistema e la disponibilità del backbone di rete. Pensato per applicazioni che richiedono una comunicazione intensiva, come il monitoraggio di video e processi, la costruzione navale, ITS e i sistemi DCS, lo switch EDS-G509 supporta la costruzione di un backbone scalabile.
Specifiche Tecniche: Lo switch opera su Layer 2, dispone di 9 porte totali, incluse 4 porte 10/100/1000BaseT(X) RJ45 e 5 porte combo 10/100/1000BaseT(X) o 100/1000BaseSFP. Funziona in un intervallo di temperatura operativa da 0 a 60°C, adattandosi a vari ambienti operativi.
Specifiche Tecniche EDS-G509
Scarica scheda tecnica EDS-G509Interfaccia Input/Output
- Canali di Contatto Allarme
- 2, Uscita relè con capacità di corrente di 1 A a 24 VDC
- Canali di Ingresso Digitale
- 2
- Ingressi Digitali
-
+13 a +30 V per stato 1
-30 a +3 V per stato 0
Corrente massima di ingresso: 8 mA
Interfaccia Ethernet
- Porte 10/100/1000BaseT(X) (connettore RJ45)
-
4
Negoziazione automatica della velocità
Modalità duplex completo/metà
Connessione Auto MDI/MDI-X - Porte Combo (10/100/1000BaseT(X) o 100/1000BaseSFP+)
- 5
- Standard
-
IEEE 802.1D-2004 per il protocollo Spanning Tree
IEEE 802.1p per la classe di servizio
IEEE 802.1Q per il tagging VLAN
IEEE 802.1s per il protocollo Spanning Tree multiplo
IEEE 802.1w per il protocollo Spanning Tree rapido
IEEE 802.1X per l'autenticazione
IEEE 802.3 per 10BaseT
IEEE 802.3ab per 1000BaseT(X)
IEEE 802.3ad per l'aggregazione di porte con LACP
IEEE 802.3u per 100BaseT(X)
IEEE 802.3x per il controllo del flusso
IEEE 802.3z per 1000BaseX
Funzionalità Software Ethernet
- Filtro
- 802.1Q VLAN, GMRP, GVRP, IGMP v1/v2, VLAN basata su porta
- Protocolli Industriali
- EtherNet/IP, Modbus TCP
- Gestione
- Controllo del flusso a pressione inversa, BOOTP, DDM, DHCP Opzione 66/67/82, Server/Client DHCP, Controllo del flusso, IPv4/IPv6, LLDP, Specchio di porta, RARP, RMON, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP
- MIB
- Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, Gruppi MIB RMON 1, 2, 3, 9, RSTP MIB
- Protocolli di Ridondanza
- Aggregazione di link, MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2
- Sicurezza
- Protezione da tempesta di broadcast, HTTPS/SSL, Blocco porta, RADIUS, SSH, TACACS+, SNMPv3
- Gestione del Tempo
- Server/Client NTP, SNTP
Proprietà dello Switch
- Gruppi IGMP
- 256
- Dimensione della Tabella MAC
- 8 K
- Numero Massimo di VLAN
- 64
- Dimensione del Buffer dei Pacchetti
- 1 Mbits
- Code di Priorità
- 4
- Intervallo ID VLAN
- VID 1 a 4094
Interfaccia LED
- Indicatori LED
- PWR1, PWR2, FAULT, 10/100/1000M (porta TP), 100/1000M (porta SFP), MSTR/HEAD, CPLR/TAIL
Interfaccia Seriale
- Porta Console
- RS-232 (TxD, RxD, GND), connettore RJ45 8-pin (115200, n, 8, 1)
Configurazione Interruttori DIP
- Interruttori DIP
- Turbo Ring, Master, Coupler, Reserve
Parametri di Alimentazione
- Connettore di Alimentazione
- 2 blocchi terminali rimovibili a 6 contatti
- Corrente di Ingresso
- 0.69 A a 24 VDC
- Tensione di Ingresso
- 12/24/48 VDC, ingressi doppi ridondanti
- Tensione Operativa
- 9.6 a 60 VDC
- Protezione da Sovracorrente
- Supportata
- Protezione da Inversione di Polarità
- Supportata
Caratteristiche Fisiche
- Custodia
- Metallo
- Grado di Protezione IP
- IP30
- Dimensioni
- 87.1 x 135 x 107 mm (3.43 x 5.31 x 4.21 in)
- Peso
- 1510 g (3.33 lb)
- Installazione
- Montaggio su barra DIN, Montaggio a parete (con kit opzionale)
Limiti Ambientali
- Temperatura Operativa
- 0 a 60°C (32 a 140°F)
- Temperatura di Conservazione (confezione inclusa)
- -40 a 85°C (-40 a 185°F)
- Umidità Relativa Ambientale
- 5 a 95% (non condensante)
Standard e Certificazioni
- Caduta Libera
- IEC 60068-2-32
- EMC
- EN 55032/24
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 6 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Alimentazione: 2 kV; Segnale: 1 kV
IEC 61000-4-5 Surge: Alimentazione: 2 kV; Segnale: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF - Marittimo
- ABS, DNV-GL, LR, NK
- Ferroviario
- EN 50121-4
- Sicurezza
- EN 60950-1, UL 508
- Shock
- IEC 60068-2-27
- Vibrazione
- IEC 60068-2-6
MTBF
- Tempo
- 598,659 ore
- Standard
- Telcordia (Bellcore), GB
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
