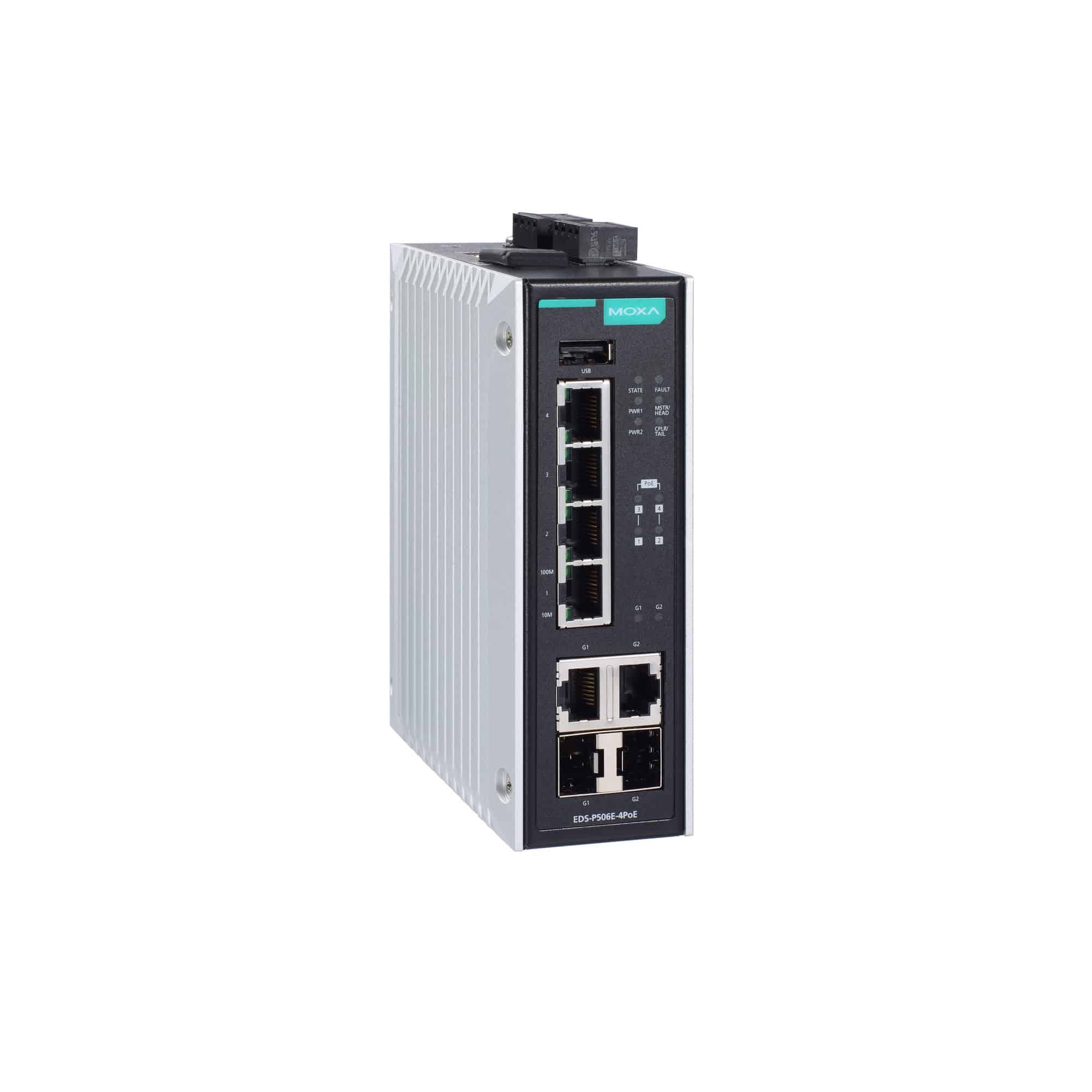

Descrizione EDS-P506E-4PoE-2GTXSFP-T
Lo switch EDS-P506E-4PoE-2GTXSFP-T è parte della serie EDS-P506E, progettata per offrire soluzioni di networking robuste e affidabili in ambienti industriali difficili. Questo modello specifico è dotato di 4 porte PoE che supportano sia lo standard 802.3af che 802.3at, fornendo fino a 30 watt per porta in modalità standard e fino a 60 watt in modalità high-power per dispositivi PoE industriali di grande consumo come telecamere IP, access point wireless di alta performance e telefoni IP robusti.
In aggiunta, lo switch include 2 porte combo Gigabit Ethernet che possono essere configurate come porte 10/100/1000BaseT(X) o 100/1000BaseSFP+, offrendo flessibilità e elevate prestazioni di trasmissione dati fino a 120 km con alta immunità agli EMI. Le funzioni di gestione avanzate come STP/RSTP, Turbo Ring, VLAN, QoS e sicurezza di rete sono supportate per garantire una gestione efficiente e sicura della rete.
Progettato per operare in condizioni estreme, lo switch EDS-P506E-4PoE-2GTXSFP-T funziona in un range di temperatura da -40 a 75°C, con protezione da sovratensioni di 4 kV, assicurando affidabilità e continuità operativa anche negli ambienti più ostili.
Specifiche Tecniche EDS-P506E-4PoE-2GTXSFP-T
Scarica scheda tecnica EDS-P506E-4PoE-2GTXSFP-TInterfaccia Ethernet
- Porte Combo (10/100/1000BaseT(X) o 100/1000BaseSFP+)
-
2
Modalità duplex completo/parziale
Connessione Auto MDI/MDI-X
Negoziazione automatica della velocità - Porte PoE (10/100BaseT(X), connettore RJ45)
-
4
Modalità duplex completo/parziale
Connessione Auto MDI/MDI-X
Negoziazione automatica della velocità - Standard
-
IEEE 802.1D-2004 per il protocollo Spanning Tree
IEEE 802.1p per la classe di servizio
IEEE 802.1Q per il tagging VLAN
IEEE 802.1s per il protocollo Multiple Spanning Tree
IEEE 802.1w per il protocollo Rapid Spanning Tree
IEEE 802.1X per l'autenticazione
IEEE 802.3 per 10BaseT
IEEE 802.3ab per 1000BaseT(X)
IEEE 802.3ad per il Port Trunk con LACP
IEEE 802.3u per 100BaseT(X) e 100BaseFX
IEEE 802.3x per il controllo del flusso
IEEE 802.3z per 1000BaseSX/LX/LHX/ZX
Funzionalità Software Ethernet
- Filtro
- 802.1Q VLAN, GMRP, GVRP, IGMP v1/v2/v3, VLAN basata su porta
- Protocolli Industriali
- EtherNet/IP, Modbus TCP, PROFINET
- Gestione
- Controllo del flusso Back Pressure, BOOTP, DDM, DHCP Opzione 66/67/82, Server/Client DHCP, Controllo fibra, Controllo del flusso, IPv4/IPv6, RARP, RMON, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP
- MIB
- Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, Gruppi RMON MIB 1, 2, 3, 9, RSTP MIB
- Protocolli di Ridondanza
- Aggregazione di link, MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2
- Sicurezza
- Protezione da tempeste di broadcast, HTTPS/SSL, MAC ACL, TACACS+, Autenticazione MAB, MAC appiccicoso, Autenticazione NTP, Blocco porta, RADIUS, SSH
- Gestione del Tempo
- IEEE 1588v2 PTP (basato su software), Server/Client NTP, SNTP
Proprietà dello Switch
- Gruppi IGMP
- 256
- Dimensione del Frame Jumbo
- 9,6 KB
- Dimensione della Tabella MAC
- 8 K
- Dimensione del Buffer dei Pacchetti
- 12 Mbit
- Code di Priorità
- 4
- Numero Massimo di VLAN
- 64
- Intervallo ID VLAN
- VID 1 a 4094
Interfaccia USB
- Porta di Archiviazione
- USB Tipo A
Interfaccia LED
- Indicatori LED
- PWR1, PWR2, STATO, GUASTO, 10/100M (porta TP), 10/100/1000M (porta Combo Gigabit), MSTR/HEAD, CPLR/TAIL, PoE
Interfaccia Seriale
- Porta Console
- Console seriale USB (connettore Tipo B)
Interfaccia Input/Output
- Canali di Input Digitale
- 1
- Input Digitali
-
Corrente massima di ingresso: 8 mA
+13 a +30 V per stato 1
-30 a +3 V per stato 0 - Canali di Contatto di Allarme
- 1, uscita relè con capacità di portata di corrente di 0,5 A a 48 VDC
- Pulsanti
- Pulsante di reset
Configurazione Switch DIP
- Interfaccia Ethernet
- Turbo Ring, Master, Coupler, Riserva
Parametri di Alimentazione
- Tensione di Ingresso
- 12/24/48 VDC, ingressi doppi ridondanti
- Tensione di Funzionamento
- 12 a 57 VDC (raccomandato > 50 VDC per l'uscita PoE+)
- Corrente di Ingresso
- 4,08 A a 48 VDC
- Potenza Massima di Uscita PoE per Porta
- 60 W
- Connessione
- 2 blocchi terminali rimovibili a 4 contatti
- Consumo di Energia (Massimo)
- Massimo 18,96 W a pieno carico senza consumo di PD
- Budget di Potenza PoE Totale
-
Massimo 180 W per il consumo totale di PD a 48 VDC in ingresso
Massimo 150 W per il consumo totale di PD a 24 VDC in ingresso
Massimo 62 W per il consumo totale di PD a 12 VDC in ingresso - Protezione da Sovraccarico di Corrente
- Supportata
- Protezione da Polarità Inversa
- Supportata
Caratteristiche Fisiche
- Custodia
- Metallo
- Classificazione IP
- IP40
- Dimensioni
- 49,1 x 135 x 116 mm (1,93 x 5,31 x 4,57 pollici)
- Peso
- 910 g (2,00 lb)
- Installazione
- Montaggio su barra DIN, montaggio a parete (con kit opzionale)
Limiti Ambientali
- Temperatura di Funzionamento
- da -40 a 75°C (da -40 a 167°F)
- Temperatura di Conservazione (confezione inclusa)
- da -40 a 85°C (da -40 a 185°F)
- Umidità Relativa Ambientale
- dal 5 al 95% (non condensante)
Standard e Certificazioni
- Sicurezza
- UL 61010-2-201, EN 61010-2-201
- EMC
- EN 61000-6-2/-6-4
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-6 CS: 10 V
IEC 61000-4-4 EFT: Alimentazione: 4 kV; Segnale: 4 kV
IEC 61000-4-5 Surge: Alimentazione: 4 kV; Segnale: 4 kV
IEC 61000-4-2 ESD: Contatto: 8 kV; Aria: 15 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 20 V/m
IEC 61000-4-11 DIPs
IEC 61000-4-8 PFMF - Sottostazione Elettrica
- IEEE 1613, IEC 61850-3 Edizione 2.0
- Ferrovia
- EN 50121-4
- Controllo del Traffico
- NEMA TS2
- Vibrazione
- IEC 60068-2-6
- Urti
- IEC 60068-2-27
- Caduta Libera
- IEC 60068-2-31
MTBF
- Tempo
- 755,167 ore
- Standard
- Telcordia (Bellcore), GB
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
