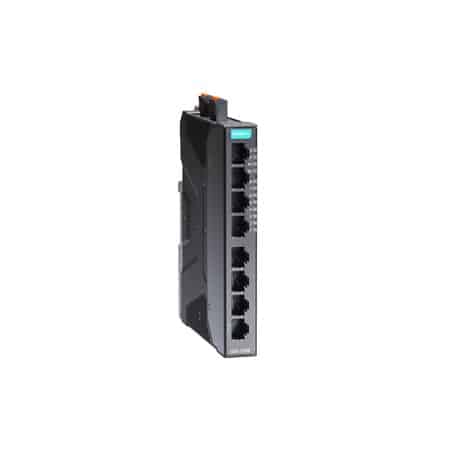

Descrizione SDS-3008
Lo switch Ethernet intelligente SDS-3008 rappresenta la soluzione ideale per ingegneri di automazione e costruttori di macchine automatizzate che desiderano rendere le loro reti compatibili con la visione dell’industria 4.0. Questo dispositivo non solo anima macchine e quadri elettrici, ma semplifica anche le operazioni quotidiane grazie alla sua facile configurazione e installazione. È inoltre monitorabile e facile da mantenere per tutto il ciclo di vita del prodotto.
Lo switch SDS-3008 incorpora i protocolli di automazione più utilizzati, come EtherNet/IP, PROFINET e Modbus TCP, migliorando così le prestazioni operative e la flessibilità. Questo lo rende controllabile e visibile dagli HMI di automazione. Supporta anche una serie di funzioni di gestione utili, come VLAN IEEE 802.1Q, mirroring delle porte, SNMP, avviso tramite relè e una GUI Web multilingue.
Specifiche tecniche di rilievo includono 8 porte 10/100BaseT(X) con connettore RJ45, una tensione operativa che varia da 9.6 a 60 VDC e una temperatura operativa da -10 a 60°C. Queste caratteristiche assicurano che lo switch possa operare in una vasta gamma di ambienti industriali, mantenendo la rete sicura e efficiente.
Specifiche Tecniche SDS-3008
Scarica scheda tecnica SDS-3008Interfaccia Input/Output
- Canali di Contatto Allarme
- 1, Uscita relè con capacità di corrente di 1 A a 24 VDC
- Pulsanti
- Pulsante di reset
- Canali di Ingresso Digitale
- 1
- Ingressi Digitali
-
+13 a +30 V per stato 1
-30 a +3 V per stato 0
Corrente massima di ingresso: 8 mA
Interfaccia Ethernet
- Porte 10/100BaseT(X) (connettore RJ45)
-
8
Negoziazione automatica della velocità
Modalità duplex completo/metà
Connessione Auto MDI/MDI-X - Standard
-
IEEE 802.3 per 10BaseT
IEEE 802.3u per 100BaseT(X)
IEEE 802.3x per il controllo del flusso
IEEE 802.1D-2004 per il protocollo Spanning Tree
IEEE 802.1w per il protocollo Rapid Spanning Tree
IEEE 802.1Q per il tagging VLAN
IEEE 802.1p per la classe di servizio
Funzionalità Software Ethernet
- Protocolli Industriali
- EtherNet/IP, Modbus TCP, PROFINET IO Device
- Gestione
- Controllo del flusso Back Pressure, Client DHCP, Controllo del flusso, IPv4/IPv6, LLDP, Port Mirror, SNMP Inform, SNMPv1/v2c/v3, Syslog
- MIB
- RFC1213, MIB simile a Ethernet, IF MIB, LLDP MIB, Bridge MIB, Q-BRIDGE MIB
- Protocolli di Ridondanza
- RSTP, STP, MRP (Client)
- Sicurezza
- Protezione da tempeste di broadcast, HTTPS/SSL, SNMPv3, Blocco porte
- Gestione del Tempo
- Server/Client NTP, SNTP
- Filtro
- 802.1Q VLAN
Proprietà dello Switch
- Dimensione della Tabella MAC
- 8 K
- Numero Massimo di VLAN
- 8
- Intervallo ID VLAN
- VID 1 a 4094
- Dimensione del Buffer dei Pacchetti
- 3 Mbit
Interfaccia USB
- Porta di Archiviazione
- USB Tipo A
Interfaccia LED
- Indicatori LED
- PWR1, PWR2, STATO, GUASTO, 10/100M (Porta TP)
Parametri di Alimentazione
- Connessione
- 2 blocchi terminali rimovibili a 4 contatti
- Tensione di Ingresso
- 12/24/48/-48 VDC, ingressi doppi ridondanti
- Tensione Operativa
- 9,6 a 60 VDC
- Corrente di Ingresso
- 0,55 A a 24 VDC
- Protezione da Sovracorrente
- Supportata
- Protezione da Inversione di Polarità
- Supportata
Caratteristiche Fisiche
- Involucro
- Metallo
- Grado di Protezione IP
- IP40
- Dimensioni
- 20 x 135 x 111 mm (0,79 x 5,32 x 4,37 pollici)
- Peso
- 438 g (0,97 lb)
- Installazione
- Montaggio su barra DIN
Limiti Ambientali
- Temperatura Operativa
- -10 a 60°C (14 a 140°F)
- Temperatura di Conservazione (incluso imballaggio)
- -40 a 85°C (-40 a 185°F)
- Umidità Relativa Ambientale
- 5 al 95% (non condensante)
Standard e Certificazioni
- EMC
- EN 55032/35, EN 61000-6-2/-6-4
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 6 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Alimentazione: 2 kV; Segnale: 2 kV
IEC 61000-4-5 Surge: Alimentazione: 2 kV; Segnale: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF - Sicurezza
- EN 60950-1 (LVD), UL 61010-2-201, UL 508
- Shock
- IEC 60068-2-27
- Caduta Libera
- IEC 60068-2-32
- Vibrazione
- IEC 60068-2-6
MTBF
- Tempo
- 1,391,620 ore
- Standard
- Telcordia (Bellcore), GB
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
