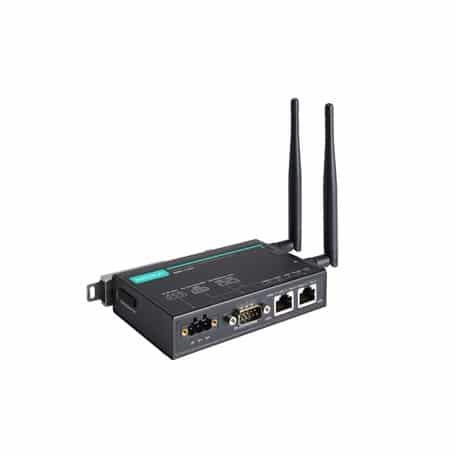

Descrizione AWK-1137C-EU
Il AWK-1137C-EU rappresenta una soluzione client ideale per applicazioni mobili industriali wireless, garantendo connessioni WLAN per dispositivi Ethernet e seriali. Questo modello è conforme agli standard industriali e alle approvazioni che coprono la temperatura operativa, la tensione di ingresso di alimentazione, le sovratensioni, l’ESD e le vibrazioni. Il AWK-1137C-EU può operare sia sulle bande 2.4 che 5 GHz, ed è retrocompatibile con le implementazioni esistenti 802.11a/b/g/n per proteggere i vostri investimenti wireless futuri.
Progettato con un’antenna integrata e isolamento di potenza, offre una protezione di isolamento di 500 V contro le interferenze elettriche esterne. Le sue capacità di temperatura operativa da 0 a 60°C lo rendono adatto per comunicazioni wireless in ambienti impegnativi. Inoltre, il design orientato alla mobilità con tecnologia MIMO assicura capacità di trasmissione e ricezione anche in movimento, mentre il supporto AeroMag facilita la configurazione WLAN senza errori delle vostre applicazioni industriali.
La gestione della rete wireless con MXview Wireless visualizza le connessioni wireless invisibili dell’AWK per garantire una copertura Wi-Fi completa. La visualizzazione della topologia dinamica mostra lo stato dei collegamenti wireless e i cambiamenti di connessione a colpo d’occhio, migliorando così la gestione e il monitoraggio della vostra rete.
Specifiche Tecniche AWK-1137C-EU
Scarica scheda tecnica AWK-1137C-EUInterfaccia WLAN
- Standard WLAN
-
802.11a/b/g/n
Sicurezza Wireless 802.11i - Tipo di Modulazione
-
DSSS
OFDM
MIMO-OFDM - Banda di Frequenza per EU (canali operativi 20 MHz)
-
2.412 a 2.472 GHz (13 canali)
5.180 a 5.240 GHz (4 canali)
5.260 a 5.320 GHz (4 canali)
5.500 a 5.700 GHz (11 canali) - Sicurezza Wireless
-
Cifratura WEP (64-bit e 128-bit)
WPA/WPA2-Enterprise (IEEE 802.1X/RADIUS, TKIP, AES)
WPA/WPA2-Personal - Velocità di Trasmissione
-
802.11b: 1 a 11 Mbps
802.11a/g: 6 a 54 Mbps
802.11n: 6.5 a 300 Mbps - Potenza di Trasmissione per 802.11a
-
23±1.5 dBm @ 6 a 24 Mbps
21±1.5 dBm @ 36 Mbps
20±1.5 dBm @ 48 Mbps
18±1.5 dBm @ 54 Mbps - Potenza di Trasmissione per 802.11n (5 GHz)
-
23±1.5 dBm @ MCS0/8 20 MHz
18±1.5 dBm @ MCS7/15 20 MHz
23±1.5 dBm @ MCS0/8 40 MHz
18±1.5 dBm @ MCS7/15 40 MHz - Potenza di Trasmissione per 802.11b
-
26±1.5 dBm @ 1 Mbps
26±1.5 dBm @ 2 Mbps
26±1.5 dBm @ 5.5 Mbps
25±1.5 dBm @ 11 Mbps - Potenza di Trasmissione per 802.11g
-
23±1.5 dBm @ 6 a 24 Mbps
22±1.5 dBm @ 36 Mbps
20±1.5 dBm @ 48 Mbps
19±1.5 dBm @ 54 Mbps - Potenza di Trasmissione per 802.11n (2.4 GHz)
-
23±1.5 dBm @ MCS0/8 20 MHz
17±1.5 dBm @ MCS7/15 20 MHz
23±1.5 dBm @ MCS0/8 40 MHz
17±1.5 dBm @ MCS7/15 40 MHz - Sensibilità del Ricevitore per 802.11a (misurata a 5.680 GHz)
-
Tip. -90 @ 6 Mbps
Tip. -88 @ 9 Mbps
Tip. -87 @ 12 Mbps
Tip. -85 @ 18 Mbps
Tip. -81 @ 24 Mbps
Tip. -78 @ 36 Mbps
Tip. -74 @ 48 Mbps
Tip. -73 @ 54 Mbps - Sensibilità del Ricevitore per 802.11n (5 GHz; misurata a 5.680 GHz)
-
Tip. -69 dBm @ MCS7 20 MHz
Tip. -70 dBm @ MCS15 20 MHz
Tip. -64 dBm @ MCS7 40 MHz
Tip. -66 dBm @ MCS15 40 MHz - Sensibilità del Ricevitore per 802.11b (misurata a 2.437 GHz)
-
Tip. -89 dBm @ 1 Mbps
Tip. -89 dBm @ 2 Mbps
Tip. -89 dBm @ 5.5 Mbps
Tip. -88 dBm @ 11 Mbps - Sensibilità del Ricevitore per 802.11g (misurata a 2.437 GHz)
-
Tip. -88 dBm @ 6 Mbps
Tip. -88 dBm @ 9 Mbps
Tip. -88 dBm @ 12 Mbps
Tip. -87 dBm @ 18 Mbps
Tip. -84 dBm @ 24 Mbps
Tip. -81 dBm @ 36 Mbps
Tip. -77 dBm @ 48 Mbps
Tip. -75 dBm @ 54 Mbps - Sensibilità del Ricevitore per 802.11n (2.4 GHz; misurata a 2.437 GHz)
-
Tip. -70 dBm @ MCS7 20 MHz
Tip. -70 dBm @ MCS15 20 MHz
Tip. -64 dBm @ MCS7 40 MHz
Tip. -65 dBm @ MCS15 40 MHz - Modalità di Operazione WLAN
- Client, Client-Router, Slave, Sniffer
- Antenna
- Esterna, 2/2 dBi, Omni-direzionale
- Connettori Antenna
- 2 RP-SMA femmina
Interfaccia Ethernet
- Porte 10/100BaseT(X) (connettore RJ45)
- 2
- Standard
-
IEEE 802.3 per 10BaseT
IEEE 802.3u per 100BaseT(X)
IEEE 802.1Q per il Tagging VLAN
Funzionalità Software Ethernet
- Gestione
- Server/Client DHCP, HTTP, IPv4, LLDP, SMTP, SNMPv1/v2c/v3, Syslog, TCP/IP, Telnet, UDP, ARP Proxy, VLAN, Utility di Ricerca Wireless, MXview, MXview Wireless, MXconfig
- Routing
- Inoltro delle porte, Route statiche, NAT
- Sicurezza
- HTTPS/SSL, RADIUS, SSH
- Gestione del Tempo
- Client NTP, Client SNTP
Firewall
- Filtro
- ICMP, indirizzo MAC, protocollo IP, basato su porte
Interfaccia Seriale
- Connettore
- DB9 maschio
- Standard Seriali
- RS-232, RS-422/485, RS-232/422/485
- Modalità di Operazione
- Disabilitato, Real COM, RFC2217, Client TCP, Server TCP, UDP
- Bit di Dati
- 5, 6, 7, 8
- Bit di Stop
- 1, 1.5, 2
- Parità
- Nessuna, Pari, Dispari, Spazio, Segno
- Controllo del Flusso
- Nessuno, RTS/CTS, XON/XOFF
- Velocità di Baud
- 75 bps a 921.6 kbps
- Registro Dati Seriale
- 256 KB
Segnali Seriali
- RS-232
- TxD, RxD, RTS, CTS, DCD, GND, DTR, DSR
- RS-422
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w
- Dati+, Dati-, GND
- RS-485-4w
- Tx+, Tx-, Rx+, Rx-, GND
Interfaccia LED
- Indicatori LED
- SYS, LAN1, LAN2, WLAN, Seriale
Interfaccia di Input/Output
- Pulsanti
- Pulsante di reset
Caratteristiche Fisiche
- Struttura
- Metallo
- Grado di Protezione IP
- IP30
- Dimensioni
- 77.1 x 115.5 x 26 mm (3.04 x 4.55 x 1.02 in)
- Peso
- 470 g (1.03 lb)
- Installazione
- Montaggio su barra DIN, Montaggio a parete (con kit opzionale)
Parametri di Alimentazione
- Tensione di Ingresso
- 9 a 30 VDC
- Connettore di Alimentazione
- 1 blocco terminale rimovibile a 3 contatti
- Consumo di Energia
- 11.7 W (max.)
- Protezione da Polarità Inversa
- Supportata
Limiti Ambientali
- Temperatura Operativa
- 0 a 60°C (32 a 140°F)
- Temperatura di Conservazione (incluso imballaggio)
- -40 a 85°C (-40 a 185°F)
- Umidità Relativa Ambientale
- 5 a 95% (non condensante)
Standard e Certificazioni
- EMC
- EN 61000-6-2/-6-4, EN 55032/24
- EMI
- CISPR 22, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 8 kV; Aria: 15 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Alimentazione: 2 kV; Segnale: 1 kV
IEC 61000-4-5 Sovratensione: Alimentazione: 2 kV; Segnale: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF - Radio
- EN 300 328, EN 301 489-1/17, EN 301 893, FCC ID SLE-1137C, ANATEL, MIC, NCC, SRRC, WPC, KC, RCM
- Veicoli Stradali
- Marchio E E1
- Sicurezza
- EN 60950-1, UL 60950-1
- Vibrazione
- IEC 60068-2-6
MTBF
- Tempo
- 1,125,942 ore
- Standard
- Telcordia SR332
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
