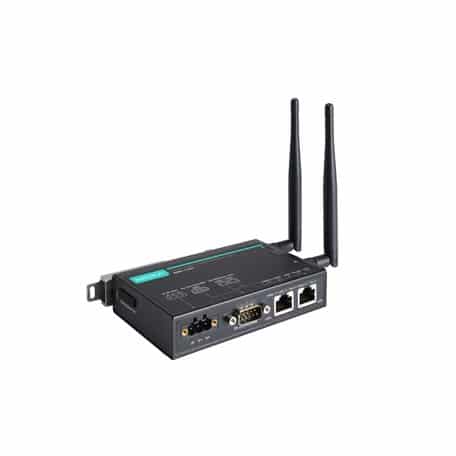

Descrizione AWK-1137C-US
Il modello AWK-1137C-US rappresenta la soluzione ideale per le applicazioni mobili industriali che necessitano di connettività wireless affidabile e robusta. Progettato per operare efficacemente sia nelle bande 2.4 che 5 GHz, questo dispositivo è retrocompatibile con le implementazioni 802.11a/b/g, proteggendo così i tuoi investimenti wireless preesistenti.
Con una particolare attenzione alla ruggedizzazione industriale, l’AWK-1137C-US è dotato di un’antenna integrata e isolamento dell’alimentazione che offre una protezione di isolamento di 500 V contro le interferenze elettriche esterne. Inoltre, è progettato per operare in un ampio range di temperature, da 0 a 60°C, assicurando una comunicazione wireless ininterrotta anche negli ambienti più difficili.
Il design orientato alla mobilità include tecnologie avanzate come il MIMO, che garantisce capacità di trasmissione e ricezione ottimali durante il movimento, e supporto per il Turbo Roaming, che permette tempi di recupero del roaming inferiori a 150 ms tra gli access point. Queste caratteristiche rendono l’AWK-1137C-US estremamente efficace per applicazioni che richiedono una connettività mobile costante e affidabile.
Per facilitare l’integrazione e ridurre i costi di implementazione, l’AWK-1137C-US supporta AeroMag per una configurazione semiautomatica delle impostazioni WLAN di base delle tue applicazioni industriali. Inoltre, la gestione della rete wireless tramite MXview Wireless offre una visualizzazione dinamica della topologia e funzioni interattive per monitorare la storia del roaming dei clienti.
Specifiche Tecniche AWK-1137C-US
Scarica scheda tecnica AWK-1137C-USInterfaccia WLAN
- Standard WLAN
-
802.11a/b/g/n
Sicurezza Wireless 802.11i - Tipo di Modulazione
-
DSSS
OFDM
MIMO-OFDM - Banda di Frequenza per gli USA (canali operativi da 20 MHz)
-
da 2,412 a 2,462 GHz (11 canali)
da 5,180 a 5,240 GHz (4 canali)
da 5,260 a 5,320 GHz (4 canali)
da 5,500 a 5,700 GHz (8 canali) esclusi da 5,600 a 5,640 GHz
da 5,745 a 5,825 GHz (5 canali) - Sicurezza Wireless
-
Cifratura WEP (64-bit e 128-bit)
WPA/WPA2-Enterprise (IEEE 802.1X/RADIUS, TKIP, AES)
WPA/WPA2-Personal - Velocità di Trasmissione
-
802.11b: da 1 a 11 Mbps
802.11a/g: da 6 a 54 Mbps
802.11n: da 6,5 a 300 Mbps - Potenza del Trasmettitore per 802.11a
-
23±1,5 dBm da 6 a 24 Mbps
21±1,5 dBm a 36 Mbps
20±1,5 dBm a 48 Mbps
18±1,5 dBm a 54 Mbps - Potenza del Trasmettitore per 802.11n (5 GHz)
-
23±1,5 dBm a MCS0/8 20 MHz
18±1,5 dBm a MCS7/15 20 MHz
23±1,5 dBm a MCS0/8 40 MHz
18±1,5 dBm a MCS7/15 40 MHz - Potenza del Trasmettitore per 802.11b
-
26±1,5 dBm a 1 Mbps
26±1,5 dBm a 2 Mbps
26±1,5 dBm a 5,5 Mbps
25±1,5 dBm a 11 Mbps - Potenza del Trasmettitore per 802.11g
-
23±1,5 dBm da 6 a 24 Mbps
22±1,5 dBm a 36 Mbps
20±1,5 dBm a 48 Mbps
19±1,5 dBm a 54 Mbps - Potenza del Trasmettitore per 802.11n (2,4 GHz)
-
23±1,5 dBm a MCS0/8 20 MHz
17±1,5 dBm a MCS7/15 20 MHz
23±1,5 dBm a MCS0/8 40 MHz
17±1,5 dBm a MCS7/15 40 MHz - Sensibilità del Ricevitore per 802.11a (misurata a 5,680 GHz)
-
Tip. -90 a 6 Mbps
Tip. -88 a 9 Mbps
Tip. -87 a 12 Mbps
Tip. -85 a 18 Mbps
Tip. -81 a 24 Mbps
Tip. -78 a 36 Mbps
Tip. -74 a 48 Mbps
Tip. -73 a 54 Mbps - Sensibilità del Ricevitore per 802.11n (5 GHz; misurata a 5,680 GHz)
-
Tip. -69 dBm a MCS7 20 MHz
Tip. -70 dBm a MCS15 20 MHz
Tip. -64 dBm a MCS7 40 MHz
Tip. -66 dBm a MCS15 40 MHz - Sensibilità del Ricevitore per 802.11b (misurata a 2,437 GHz)
-
Tip. -89 dBm a 1 Mbps
Tip. -89 dBm a 2 Mbps
Tip. -89 dBm a 5,5 Mbps
Tip. -88 dBm a 11 Mbps - Sensibilità del Ricevitore per 802.11g (misurata a 2,437 GHz)
-
Tip. -88 dBm a 6 Mbps
Tip. -88 dBm a 9 Mbps
Tip. -88 dBm a 12 Mbps
Tip. -87 dBm a 18 Mbps
Tip. -84 dBm a 24 Mbps
Tip. -81 dBm a 36 Mbps
Tip. -77 dBm a 48 Mbps
Tip. -75 dBm a 54 Mbps - Sensibilità del Ricevitore per 802.11n (2,4 GHz; misurata a 2,437 GHz)
-
Tip. -70 dBm a MCS7 20 MHz
Tip. -70 dBm a MCS15 20 MHz
Tip. -64 dBm a MCS7 40 MHz
Tip. -65 dBm a MCS15 40 MHz - Modalità di Operazione WLAN
- Client, Client-Router, Slave, Sniffer
- Antenna
- Esterna, 2/2 dBi, Omni-direzionale
- Connettori dell'Antenna
- 2 femmina RP-SMA
Interfaccia Ethernet
- Porte 10/100BaseT(X) (connettore RJ45)
- 2
- Standard
-
IEEE 802.3 per 10BaseT
IEEE 802.3u per 100BaseT(X)
IEEE 802.1Q per il Tagging VLAN
Funzionalità Software Ethernet
- Gestione
- Server/Client DHCP, HTTP, IPv4, LLDP, SMTP, SNMPv1/v2c/v3, Syslog, TCP/IP, Telnet, UDP, ARP Proxy, VLAN, Utility di Ricerca Wireless, MXview, MXview Wireless, MXconfig
- Routing
- Inoltro delle porte, Route statiche, NAT
- Sicurezza
- HTTPS/SSL, RADIUS, SSH
- Gestione del Tempo
- Client NTP, Client SNTP
Firewall
- Filtro
- ICMP, indirizzo MAC, protocollo IP, basato su porte
Interfaccia Seriale
- Connettore
- DB9 maschio
- Standard Seriali
- RS-232, RS-422/485, RS-232/422/485
- Modalità di Operazione
- Disabilitato, Real COM, RFC2217, Client TCP, Server TCP, UDP
- Bit di Dati
- 5, 6, 7, 8
- Bit di Stop
- 1, 1,5, 2
- Parità
- Nessuna, Pari, Dispari, Spazio, Segno
- Controllo del Flusso
- Nessuno, RTS/CTS, XON/XOFF
- Velocità di Baud
- da 75 bps a 921,6 kbps
- Log dei Dati Seriali
- 256 KB
Segnali Seriali
- RS-232
- TxD, RxD, RTS, CTS, DCD, GND, DTR, DSR
- RS-422
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w
- Data+, Data-, GND
- RS-485-4w
- Tx+, Tx-, Rx+, Rx-, GND
Interfaccia LED
- Indicatori LED
- SYS, LAN1, LAN2, WLAN, Seriale
Interfaccia di Input/Output
- Pulsanti
- Pulsante di reset
Caratteristiche Fisiche
- Struttura
- Metallo
- Grado di Protezione IP
- IP30
- Dimensioni
- 77,1 x 115,5 x 26 mm (3,04 x 4,55 x 1,02 pollici)
- Peso
- 470 g (1,03 lb)
- Installazione
- Montaggio su barra DIN, montaggio a parete (con kit opzionale)
Parametri di Alimentazione
- Tensione di Ingresso
- da 9 a 30 VDC
- Connettore di Alimentazione
- 1 blocco terminale rimovibile a 3 contatti
- Consumo di Energia
- 11,7 W (max.)
- Protezione da Polarità Inversa
- Supportata
Limiti Ambientali
- Temperatura Operativa
- da 0 a 60°C (da 32 a 140°F)
- Temperatura di Conservazione (confezione inclusa)
- da -40 a 85°C (da -40 a 185°F)
- Umidità Relativa Ambientale
- dal 5 al 95% (non condensante)
Standard e Certificazioni
- CEM
- EN 61000-6-2/-6-4, EN 55032/24
- EMI
- CISPR 22, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 8 kV; Aria: 15 kV
IEC 61000-4-3 RS: da 80 MHz a 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Alimentazione: 2 kV; Segnale: 1 kV
IEC 61000-4-5 Surge: Alimentazione: 2 kV; Segnale: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF - Radio
- EN 300 328, EN 301 489-1/17, EN 301 893, FCC ID SLE-1137C, ANATEL, MIC, NCC, SRRC, WPC, KC, RCM
- Veicoli Stradali
- Marchio E E1
- Sicurezza
- EN 60950-1, UL 60950-1
- Vibrazione
- IEC 60068-2-6
MTBF
- Tempo
- 1,125,942 ore
- Standard
- Telcordia SR332
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
