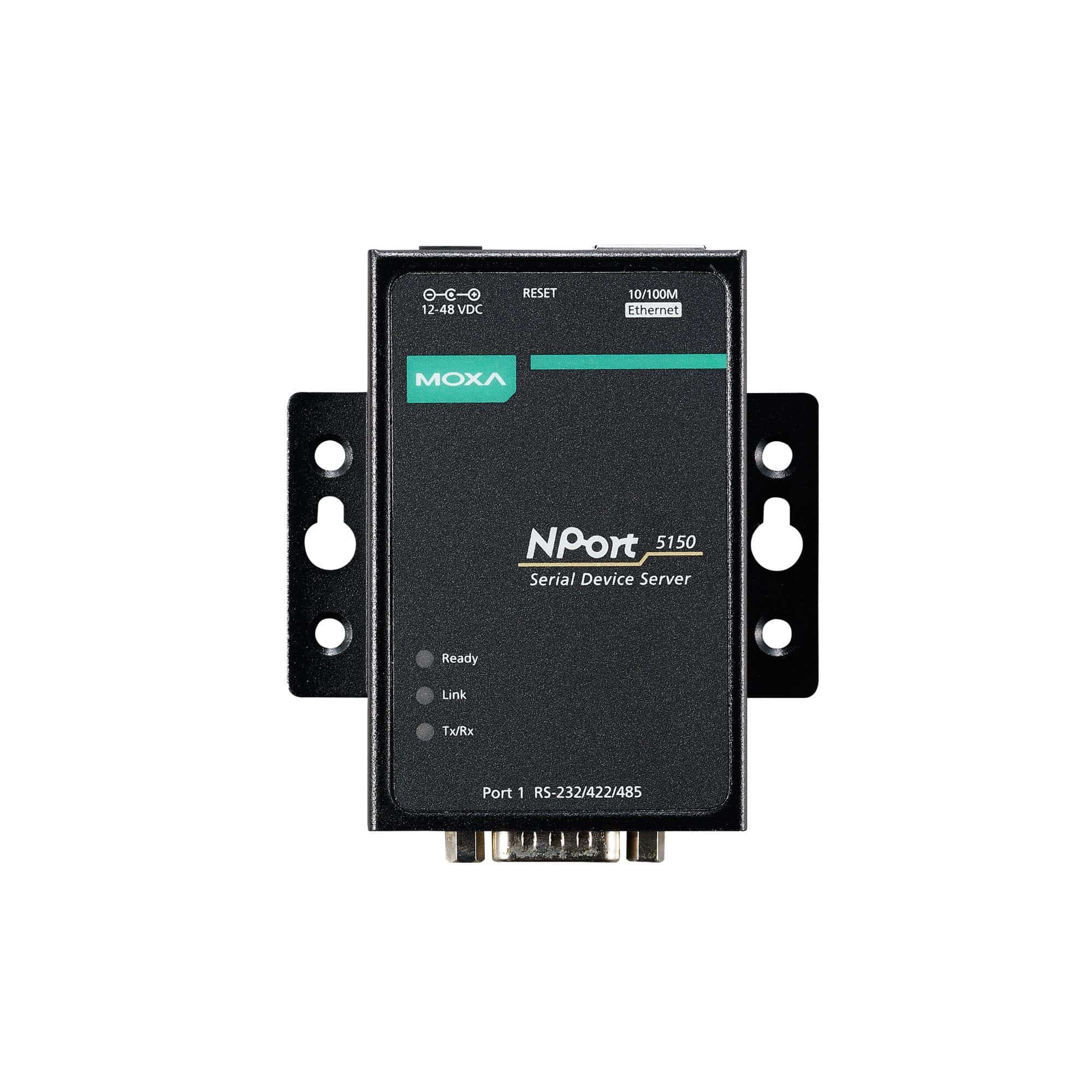

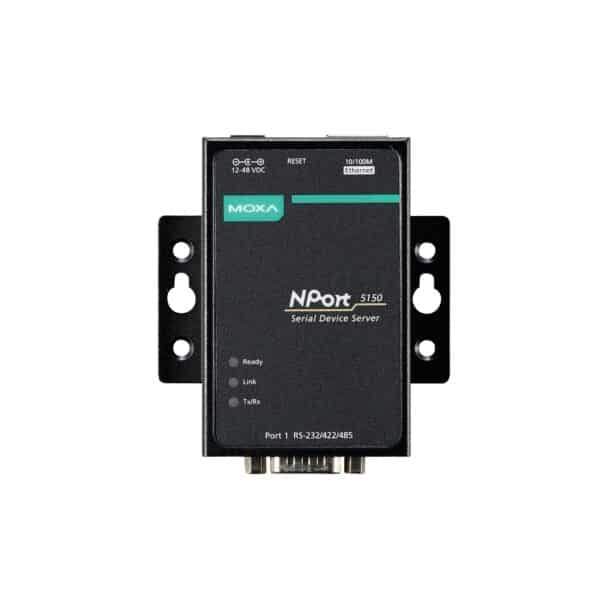

Descrizione NPORT 5150
Il NPort 5150 fa parte della serie NPort 5100, progettata per integrare dispositivi seriali in una rete Ethernet con estrema facilità. Questo modello si distingue per la sua capacità di operare in ambienti con temperature che variano da 0 a 55°C, supportando un’ampia gamma di baudrate da 50 bps a 921.6 kbps. Supporta gli standard seriali RS-232/422/485, rendendolo estremamente versatile per diverse applicazioni industriali.
Con una tensione di ingresso che varia da 12 a 48 VDC e un consumo di corrente di 200 mA a 12 VDC, il NPort 5150 è progettato per essere robusto e affidabile. Offre diverse modalità di operazione come TCP Server, TCP Client, UDP Server/Client, Pair Connection o Ethernet Modem, garantendo compatibilità con una vasta gamma di software basati su API di rete standard.
La facilità di installazione e configurazione, unita ai driver Real COM/TTY, permette una comunicazione fluida e trasparente tra dispositivi seriali e PC attraverso la rete TCP/IP, preservando gli investimenti software esistenti e massimizzando l’efficienza operativa.
Specifiche Tecniche NPORT 5150
Scarica scheda tecnica NPORT 5150Interfaccia Ethernet
- Porte 10/100BaseT(X) (connettore RJ45)
- 1
- Protezione Isolamento Magnetico
- 1,5 kV (integrato)
Funzionalità Software Ethernet
- Opzioni di Configurazione
- Console Seriale, Utility Windows, Console Telnet, Console Web (HTTP)
- Gestione
- Client DHCP, IPv4, SMTP, SNMPv1, Telnet, DNS, HTTP, ARP, BOOTP, UDP, TCP/IP, ICMP
- Driver COM Reali per Windows
- Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10/11 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Server 2022, Windows Embedded CE 5.0/6.0, Windows XP Embedded
- Driver TTY Reali per Linux
- Versioni del kernel: 2.4.x, 2.6.x, 3.x, 4.x e 5.x
- Driver TTY Fissi
- macOS 10.12, macOS 10.13, macOS 10.14, macOS 10.15, SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
- API Android
- Android 3.1.x e successive
- MIB
- RFC1213, RFC1317
Funzioni di Sicurezza
- Autenticazione
- Database locale (solo password)
Interfaccia Seriale
- Connettore
- DB9 maschio
- Numero di Porte
- 1
- Standard Seriali
- RS-232/422/485
- Modalità di Operazione
- Disabilitato, Modem Ethernet, Connessione in Coppia, COM Reale, Telnet Inverso, Client TCP, Server TCP, UDP
- Baudrate
- 50 bps a 921,6 kbps
- Bit di Dati
- 5, 6, 7, 8
- Bit di Stop
- 1, 1,5, 2
- Parità
- Nessuna, Pari, Dispari, Spazio, Segno
- Controllo di Flusso
- RTS/CTS (solo RS-232), DTR/DSR (solo RS-232), XON/XOFF
- Resistore di Pull High/Low per RS-485
- 1 kilo-ohm, 150 kilo-ohm
- Controllo della Direzione dei Dati RS-485
- ADDC (controllo automatico della direzione dei dati)
Segnali Seriali
- RS-232
- TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- RS-422
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-4w
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w
- Dati+, Dati-, GND
Parametri di Alimentazione
- Corrente di Ingresso
- 200 mA @ 12 VDC
- Tensione di Ingresso
- 12 a 48 VDC
- Numero di Ingressi di Alimentazione
- 1
- Fonte di Alimentazione di Ingresso
- Presa di alimentazione
Caratteristiche Fisiche
- Struttura
- Metallo
- Dimensioni (con alette)
- 75,2 x 80 x 22 mm (2,96 x 3,15 x 0,87 in)
- Dimensioni (senza alette)
- 52 x 80 x 22 mm (2,05 x 3,15 x 0,87 in)
- Peso
- 340 g (0,75 lb)
- Installazione
- Desktop, montaggio su barra DIN (con kit opzionale), montaggio a parete
Limiti Ambientali
- Temperatura Operativa
- 0 a 55°C (32 a 131°F)
- Temperatura di Conservazione (confezione inclusa)
- -40 a 75°C (-40 a 167°F)
- Umidità Relativa Ambientale
- 5 al 95% (non condensante)
Standard e Certificazioni
- EMC
- EN 55032/35
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 4 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Alimentazione: 1 kV; Segnale: 1 kV
IEC 61000-4-5 Sovratensione: Alimentazione: 1 kV
IEC 61000-4-6 CS: 150 kHz a 80 MHz: 3 V/m; Segnale: 3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 - Sicurezza
- UL 60950-1
MTBF
- Tempo
- 2,736,202 ore
- Standard
- Standard Telcordia (Bellcore) TR/SR
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
