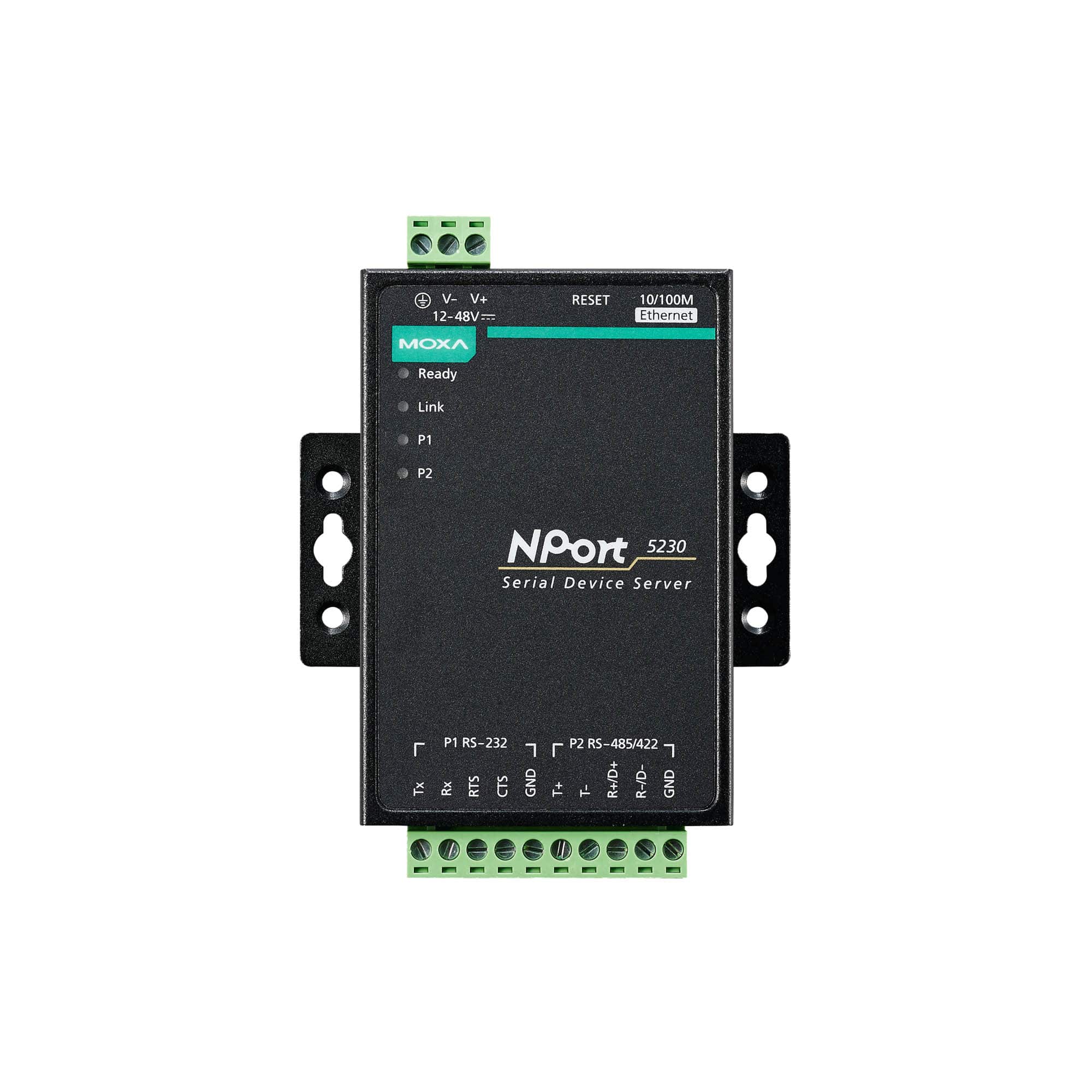

Descrizione NPORT 5230

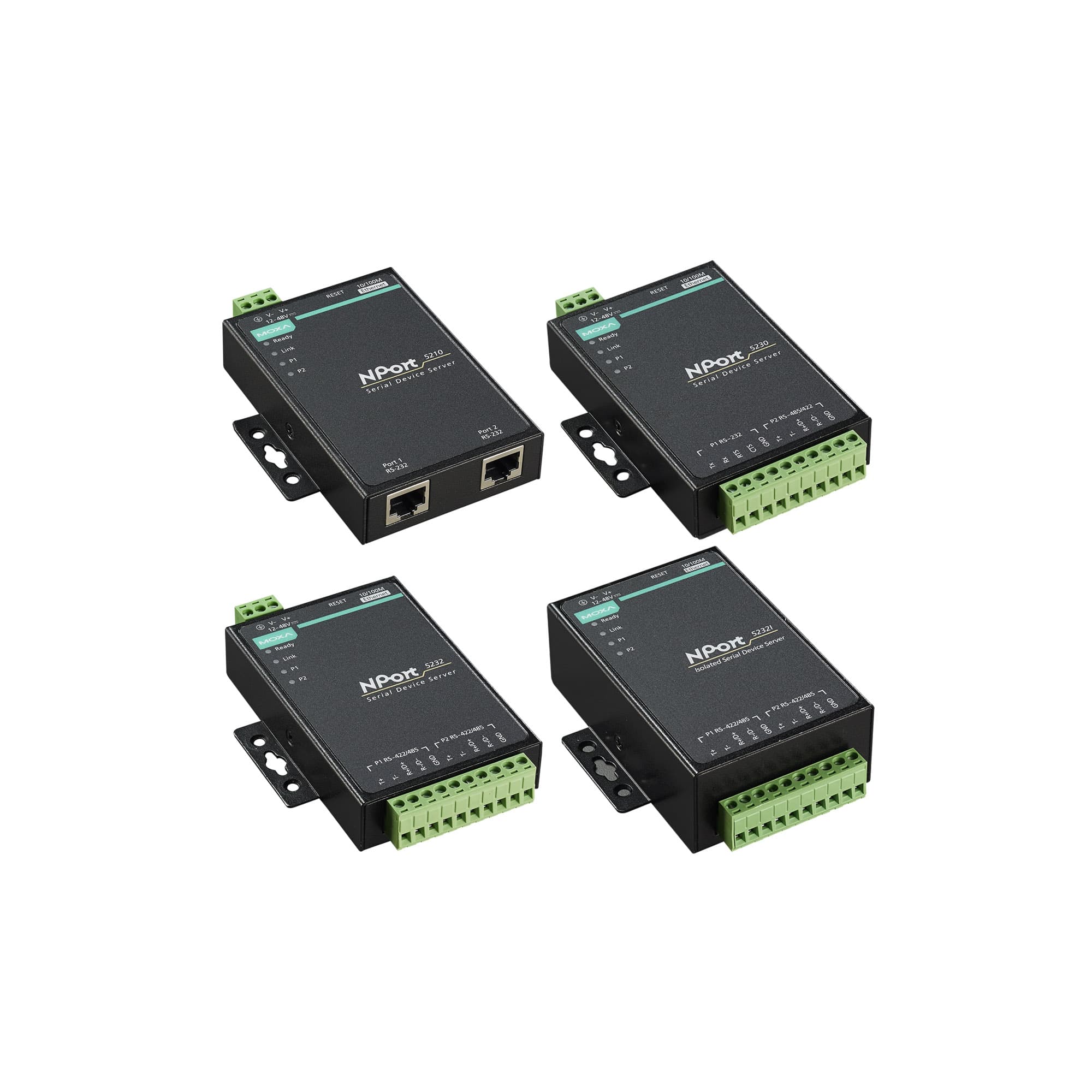

Il NPort 5230 fa parte della serie NPort 5200, progettata per integrare rapidamente i dispositivi seriali industriali in una rete Ethernet basata su IP. Questo server di dispositivi seriali compatto è la scelta ideale per connettere dispositivi seriali come PLC, misuratori e sensori, permettendo l’accesso ai dispositivi da qualsiasi luogo tramite LAN locale o Internet.
Il NPort 5230 supporta una vasta gamma di protocolli TCP/IP standard e offre modalità operative come TCP Server, TCP Client e UDP, garantendo compatibilità con software basati su API di rete standard. Inoltre, grazie ai driver Real COM/TTY, è possibile integrare senza interruzioni il software esistente in una rete TCP/IP, preservando gli investimenti software e massimizzando la funzionalità di rete dei dispositivi seriali.
Specifiche tecniche di rilievo includono: temperatura operativa da 0 a 55°C, baudrate da 110 bps a 230.4 kbps, supporto per gli standard seriali RS-232/422/485, due porte seriali e un’ampia gamma di tensioni di ingresso da 12 a 48 VDC. Queste caratteristiche rendono il NPort 5230 una soluzione robusta e versatile per la gestione dei dispositivi seriali in ambienti industriali.
Specifiche Tecniche NPORT 5230
Scarica scheda tecnica NPORT 5230Interfaccia Ethernet
- Porte 10/100BaseT(X) (connettore RJ45)
- 1
- Protezione Isolamento Magnetico
- 1,5 kV (integrato)
Funzionalità Software Ethernet
- Opzioni di Configurazione
- Utility Windows, Console Seriale, Console Telnet, Console Web (HTTP)
- Gestione
- Client DHCP, IPv4, SNTP, SMTP, SNMPv1, DNS, HTTP, ARP, BOOTP, UDP, TCP/IP, Telnet, ICMP
- Driver COM Reali per Windows
- Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10/11 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Server 2022, Windows Embedded CE 5.0/6.0, Windows XP Embedded
- Driver TTY Fissi
- SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X, macOS 10.12, macOS 10.13, macOS 10.14, macOS 10.15
- Driver TTY Reali per Linux
- Versioni del Kernel: 2.4.x, 2.6.x, 3.x, 4.x, e 5.x
- API Android
- Android 3.1.x e successivi
- MIB
- RFC1213, RFC1317
Funzioni di Sicurezza
- Autenticazione
- Database locale (solo password)
Interfaccia Seriale
- Connettore
- Blocco terminale
- Numero di Porte
- 2
- Standard Seriali
- RS-232, RS-422, RS-485, Nota: L'NPort 5230 supporta RS-232 su una porta e RS-422/485 sull'altra.
- Modalità di Operazione
- Disabilitato, Modem Ethernet, Connessione in Coppia, COM Reale, Telnet Inverso, Client TCP, Server TCP, UDP
- Baudrate
- Supporta baudrate standard (unità=bps): 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230400
- Bit di Dati
- 5, 6, 7, 8
- Bit di Stop
- 1, 1.5, 2
- Parità
- Nessuna, Pari, Dispari, Spazio, Segno
- Controllo di Flusso
- RTS/CTS (solo RS-232), DTR/DSR (solo RS-232), XON/XOFF
- Resistore di Pull High/Low per RS-485
- 150 kilo-ohm
- Controllo della Direzione dei Dati RS-485
- ADDC (controllo automatico della direzione dei dati)
Segnali Seriali
- RS-232
- TxD, RxD, RTS, CTS, GND
- RS-422
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-4w
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w
- Dati+, Dati-, GND
Parametri di Alimentazione
- Corrente di Ingresso
- 325 mA @ 12 VDC
- Tensione di Ingresso
- 12 a 48 VDC
- Numero di Ingressi di Alimentazione
- 1
- Connettore di Alimentazione
- 1 blocco terminale rimovibile a 3 contatti
Affidabilità
- Trigger di Riavvio Automatico
- WDT integrato
- Strumenti di Allarme
- Buzzer integrato e RTC (orologio in tempo reale)
Caratteristiche Fisiche
- Involucro
- Metallo
- Dimensioni (con alette)
- 90 x 100.4 x 22 mm (3.54 x 3.95 x 0.87 in)
- Dimensioni (senza alette)
- 67 x 100.4 x 22 mm (2.64 x 3.95 x 0.87 in)
- Peso
- 360 g (0.79 lb)
- Installazione
- Desktop, montaggio su barra DIN (con kit opzionale), montaggio a parete
Limiti Ambientali
- Temperatura Operativa
- 0 a 55°C (32 a 131°F)
- Temperatura di Conservazione (confezione inclusa)
- -40 a 75°C (-40 a 167°F)
- Umidità Relativa Ambientale
- 5 al 95% (non condensante)
Standard e Certificazioni
- EMC
- EN 55032/35
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 4 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Alimentazione: 1 kV; Segnale: 0.5 kV
IEC 61000-4-5 Surge: Alimentazione: 1 kV
IEC 61000-4-6 CS: 150 kHz a 80 MHz: 3 V/m; Segnale: 3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 - Sicurezza
- UL 60950-1
- Marittimo
- DNV
Dichiarazione
- Prodotto Verde
- RoHS, CRoHS, WEEE
MTBF
- Tempo
- 377,937 ore
- Standard
- Standard Telcordia (Bellcore) TR/SR
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
