Descrizione NPORT 5450

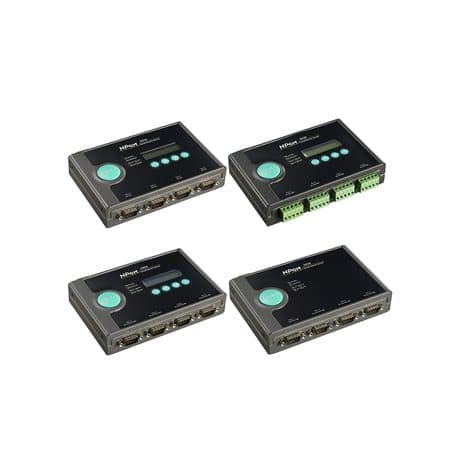

Il NPort 5450 rappresenta una soluzione ideale per l’integrazione di dispositivi seriali in reti Ethernet, garantendo affidabilità e versatilità. Questo server di dispositivi permette di collegare fino a quattro dispositivi seriali, operando indipendentemente ogni porta per massimizzare la flessibilità applicativa. Ad esempio, è possibile configurare la porta 1 in modalità Driver, la porta 2 in modalità TCP Server, e le porte 3 e 4 in modalità TCP Client.
Dotato di un pannello LCD intuitivo, il NPort 5450 facilita l’installazione e la configurazione, permettendo agli utenti di visualizzare e modificare parametri come l’indirizzo IP, la subnet mask e il gateway direttamente dal dispositivo. Inoltre, supporta doppie entrate di alimentazione DC, offrendo flessibilità e sicurezza nell’uso in diverse applicazioni.
Per le applicazioni RS-485, il NPort 5450 offre resistori di terminazione regolabili e resistori pull high/low, essenziali in ambienti critici per prevenire riflessioni del segnale seriale e mantenere l’integrità del segnale elettrico.
Le specifiche tecniche includono: interfaccia seriale RS-232/422/485, connettore DB9 maschio, una gamma di temperatura operativa da 0 a 55°C e una tensione di ingresso da 12 a 48 VDC.
Specifiche Tecniche NPORT 5450
Scarica scheda tecnica NPORT 5450Interfaccia Ethernet
- Porte 10/100BaseT(X) (connettore RJ45)
- 1
- Protezione Isolamento Magnetico
- 1,5 kV (integrato)
Funzionalità Software Ethernet
- Opzioni di Configurazione
- Console Telnet, Utilità Windows, Console Web (HTTP/HTTPS)
- Gestione
- ARP, BOOTP, Client DHCP, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, Rtelnet, SMTP, SNMPv1/v2c, TCP/IP, Telnet, UDP
- Filtro
- IGMP v1/v2
- Driver COM Reali per Windows
- Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10/11 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Server 2022, Windows Embedded CE 5.0/6.0, Windows XP Embedded
- Driver TTY Reali per Linux
- Versioni del kernel: 2.4.x, 2.6.x, 3.x, 4.x e 5.x
- Driver TTY Fissi
- macOS 10.12, macOS 10.13, macOS 10.14, macOS 10.15, SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
- API Android
- Android 3.1.x e successive
- Gestione del Tempo
- SNTP
Funzioni di Sicurezza
- Autenticazione
- Database locale
- Crittografia
- HTTPS, AES-128, RSA-1024, SHA-1, SHA-256
- Protocolli di Sicurezza
-
HTTPS (TLS 1.2)
SNMPv3
Interfaccia Seriale
- Connettore
- DB9 maschio
- Numero di Porte
- 4
- Standard Seriali
- RS-232, RS-422, RS-485
- Modalità di Operazione
- COM Reale, Server TCP, Client TCP, UDP, Modem Ethernet, Connessione in Coppia, Telnet Inverso, Disabilitato
- Velocità di Trasmissione
- Supporta velocità di trasmissione standard (unità=bps): 50, 75, 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230.4k, 460.8k, 921.6k
- Bit di Dati
- 5, 6, 7, 8
- Bit di Stop
- 1, 1.5, 2
- Parità
- Nessuna, Pari, Dispari, Spazio, Segno
- Controllo di Flusso
- RTS/CTS (solo RS-232), DTR/DSR (solo RS-232)
- Resistore di Pull High/Low per RS-485
- 1 kilo-ohm, 150 kilo-ohm
- Terminatore per RS-485
- 120 ohm
- Controllo della Direzione dei Dati RS-485
- ADDC (controllo automatico della direzione dei dati)
Segnali Seriali
- RS-232
- TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- RS-422
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-4w
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w
- Dati+, Dati-, GND
Parametri di Alimentazione
- Corrente di Ingresso
- 365 mA @ 12 VDC
- Numero di Ingressi di Alimentazione
- 2
- Connettore di Alimentazione
-
1 blocco terminale rimovibile a 3 contatti
Presa di ingresso di alimentazione - Tensione di Ingresso
- 12 a 48 VDC, 24 VDC per DNV
Affidabilità
- Trigger di Riavvio Automatico
- WDT integrato
- Strumenti di Allerta
- Cicalino integrato e RTC (orologio in tempo reale)
Caratteristiche Fisiche
- Custodia
- Metallo
- Dimensioni (con orecchie)
- 181 x 103 x 33 mm (7.14 x 4.06 x 1.30 pollici)
- Dimensioni (senza orecchie)
- 158 x 103 x 33 mm (6.22 x 4.06 x 1.30 pollici)
- Peso
- 740 g (1.63 lb)
- Interfaccia Interattiva
-
Display a pannello LCD
Pulsanti per la configurazione - Installazione
- Desktop, montaggio su barra DIN (con kit opzionale), montaggio a parete
Limiti Ambientali
- Temperatura Operativa
- 0 a 55°C (32 a 131°F)
- Temperatura di Conservazione (confezione inclusa)
- -40 a 75°C (-40 a 167°F)
- Umidità Relativa Ambientale
- 5 al 95% (non condensante)
Standard e Certificazioni
- EMC
- EN 55032/35
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 6 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Alimentazione: 2 kV; Segnale: 0.5 kV
IEC 61000-4-5 Surge: Alimentazione: 1 kV; Segnale: 1 kV
IEC 61000-4-6 CS: 150 kHz a 80 MHz: 3 V/m; Segnale: 3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 - Sicurezza
- UL 62368-1
- Marittimo
- DNV
- Medico
- EN 60601-1-2 Classe B, EN 55011
MTBF
- Tempo
- 773,682 ore
- Standard
- Standard Telcordia (Bellcore) TR/SR
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
