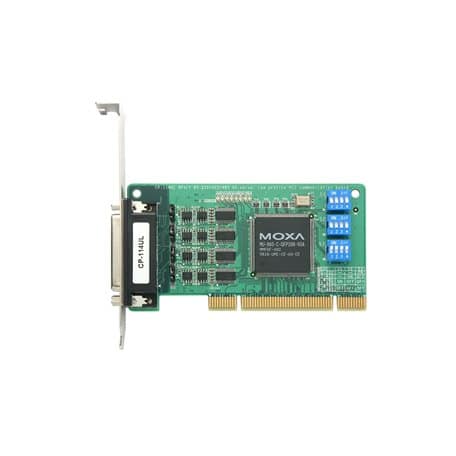

Descrizione CP-114UL-I
La serie CP-114UL di Moxa rappresenta una soluzione avanzata per integratori di sistemi di automazione industriale che necessitano di applicazioni di acquisizione dati multipunto a lunga distanza basate su PC. Il modello CP-114UL-I è equipaggiato con un chip Moxa Turbo Serial Engine™ che facilita la comunicazione RS-485 rendendola semplice come l’RS-232 grazie al controllo automatico della direzione dei dati (ADDC®) integrato nel chip.
Il CP-114UL-I supporta fino a 31 dispositivi RS-485 in catena entro un raggio di 1.2 km. Inoltre, offre una protezione all’isolamento elettrico di 2 kV, essenziale per prevenire danni agli apparati in ambienti industriali gravosi. Questa scheda è compatibile con sistemi operativi Windows, Linux e UNIX, garantendo versatilità e affidabilità in diverse piattaforme.
Le specifiche tecniche includono un bus seriale Universal PCI, quattro porte seriali, e una temperatura operativa che va da 0 a 55°C, rendendo il CP-114UL-I una scelta robusta e affidabile per le comunicazioni industriali.
Specifiche Tecniche CP-114UL-I
Scarica scheda tecnica CP-114UL-IInterfaccia Seriale
- Controller di Comunicazione
- MU860 (compatibile con 16C550C)
- Bus
- PCI Universale a 32-bit
- Connettore
- DB44 femmina
- FIFO
- 128 byte
- Numero Massimo di Schede per PC
- 8
- Numero di Porte
- 4
- Standard Seriale
- RS-232, RS-422, RS-485
- Velocità di Trasmissione
- da 50 bps a 921,6 kbps
- Bit di Dati
- 5, 6, 7, 8
- Bit di Stop
- 1, 1,5, 2
- Controllo di Flusso
- Nessuno, RTS/CTS, XON/XOFF
- Parità
- Nessuna, Pari, Dispari, Spazio, Marca
- Isolamento
- 2 kV
Segnali Seriale
- RS-232
- TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- RS-422
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-4w
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w
- Dati+, Dati-, GND
Caratteristiche Software Seriale
- Driver Windows
- DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
- Driver Linux
- Kernel Linux 2.4.x, Kernel Linux 2.6.x, Kernel Linux 3.x, Kernel Linux 4.x, Kernel Linux 5.x
- Driver UNIX
- QNX 6, SCO OpenServer, UnixWare 7, Solaris 10, FreeBSD
Parametri di Alimentazione
- Corrente di Ingresso
- 465 mA @ 5 VDC
Caratteristiche Fisiche
- Dimensioni
- 64,4 x 130 mm (2,53 x 5,12 pollici)
Interfaccia LED
- Indicatori LED
- LED Tx, Rx integrati per ogni porta
Limiti Ambientali
- Temperatura Operativa
- da 0 a 55°C (da 32 a 131°F)
- Temperatura di Conservazione (incluso imballaggio)
- da -40 a 85°C (da -40 a 185°F)
- Umidità Relativa Ambientale
- dal 5 al 95% (non condensante)
Standard e Certificazioni
- EMC
- EN 55032/35
- EMI
- CISPR 32, FCC Parte 15B Classe B
- EMS
-
IEC 61000-4-2 ESD: Contatto: 4 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Alimentazione: 1 kV; Segnale: 0,5 kV
IEC 61000-4-5 Sovratensione: Alimentazione: 2 kV
IEC 61000-4-6 CS: 150 kHz a 80 MHz: 3 V/m; Segnale: 3 V/m
IEC 61000-4-8 PFMF
Dichiarazione
- Prodotto Ecologico
- RoHS, CRoHS, WEEE
MTBF
- Tempo
- 114.223 ore
- Standard
- Telcordia SR332
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
