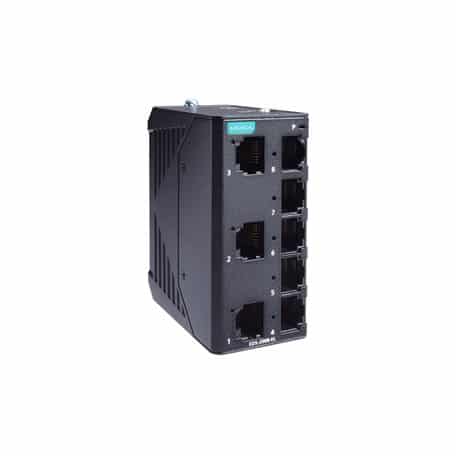

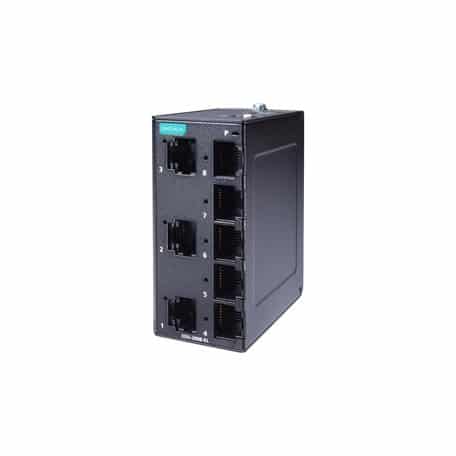

Descrizione EDS-2008-EL
Lo switch Ethernet industriale EDS-2008-EL offre otto porte 10/100M in rame, ideali per applicazioni che richiedono connessioni Ethernet industriali semplici. Questo modello permette agli utenti di abilitare o disabilitare la funzione di Quality of Service (QoS) e la protezione da tempeste di broadcast (BSP) tramite interruttori DIP sul pannello esterno. Inoltre, lo EDS-2008-EL è dotato di un robusto involucro in metallo, adatto per l’uso in ambienti industriali, e supporta una temperatura operativa standard da -10 a 60°C.
Con un ingresso di alimentazione unico da 12/24/48 VDC e montaggio su guida DIN, lo switch EDS-2008-EL è progettato per resistere a condizioni ambientali difficili e ha superato il test di burn-in al 100% per garantire un funzionamento affidabile una volta implementato. Anche se non supporta connessioni in fibra, la sua conformità con la Classe A di Conformance PROFINET (CC-A) lo rende adatto per reti PROFINET.
Specifiche Tecniche EDS-2008-EL
Scarica scheda tecnica EDS-2008-ELInterfaccia Ethernet
- Porte 10/100BaseT(X) (Connettore RJ45)
-
EDS-2008-EL: 8
EDS-2008-EL-M-ST: 7
EDS-2008-EL-M-SC: 7
Modalità Full/Half duplex
Connessione Auto MDI/MDI-X
Negoziazione automatica della velocità - Porte 100BaseFX (connettore SC multimodale)
- EDS-2008-EL-M-SC: 1
- Porte 100BaseFX (connettore ST multimodale)
- EDS-2008-EL-M-ST: 1
- Standard
-
IEEE 802.3 per 10BaseT
IEEE 802.3u per 100BaseT(X) e 100BaseFX
IEEE 802.3x per il controllo del flusso
IEEE 802.1p per la Classe di Servizio - Fibra Ottica
- Vedi tabella per specifiche dettagliate
Proprietà dello Switch
- Tipo di Elaborazione
- Store and Forward
- Dimensione della Tabella MAC
- 2 K
- Dimensione del Buffer dei Pacchetti
- 768 kbit
Configurazione degli Switch DIP
- Interfaccia Ethernet
- Qualità del Servizio (QoS), Protezione da Tempesta di Broadcast (BSP)
Parametri di Alimentazione
- Connessione
- 1 blocco terminale rimovibile a 2 contatti
- Corrente di Ingresso
-
EDS-2008-EL: 0.067A @ 24 VDC
EDS-2008-EL-M-ST/EDS-2008-EL-M-SC: 0.105A @ 24 VDC - Tensione di Ingresso
- 12/24/48 VDC
- Tensione Operativa
- 9.6 a 60 VDC
- Protezione da Sovracorrente
- Supportata
- Protezione da Polarità Inversa
- Supportata
Caratteristiche Fisiche
- Installazione
-
Montaggio su barra DIN
Montaggio a parete (con kit opzionale) - Peso
- 163 g (0.36 lb)
- Custodia
- Metallo
- Dimensioni
-
EDS-2008-EL: 36 x 81 x 65 mm (1.4 x 3.19 x 2.56 in)
EDS-2008-EL-M-ST: 36 x 81 x 70.9 mm (1.4 x 3.19 x 2.79 in) (con connettore)
EDS-2008-EL-M-SC: 36 x 81 x 68.9 mm (1.4 x 3.19 x 2.71 in) (con connettore)
Limiti Ambientali
- Umidità Relativa Ambientale
- 5 a 95% (non condensante)
- Temperatura Operativa
-
EDS-2008-EL/EDS-2008-EL-M-SC/EDS-2008-EL-M-ST: -10 a 60°C (14 a 140°F)
EDS-2008-EL-T/EDS-2008-EL-M-SC-T/EDS-2008-EL-M-ST-T: -40 a 75°C (-40 a 167°F) - Temperatura di Conservazione (incluso imballo)
- -40 a 85°C (-40 a 185°F)
Standard e Certificazioni
- Sicurezza
-
UL 61010-2-201
EN 62368-1 (LVD) - EMC
-
EN 55032/35
EN 61000-6-2/-6-4 - EMI
- CISPR 22, 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 6 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Alimentazione: 1 kV; Segnale: 1 kV
IEC 61000-4-5 Surge: Alimentazione: 1 kV; Segnale: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF - Shock
- IEC 60068-2-27
- Vibrazione
- IEC 60068-2-6
- Caduta Libera
- IEC 60068-2-32
MTBF
- Tempo
- 3,472,660 ore
- Standard
- Telcordia (Bellcore), GB
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
