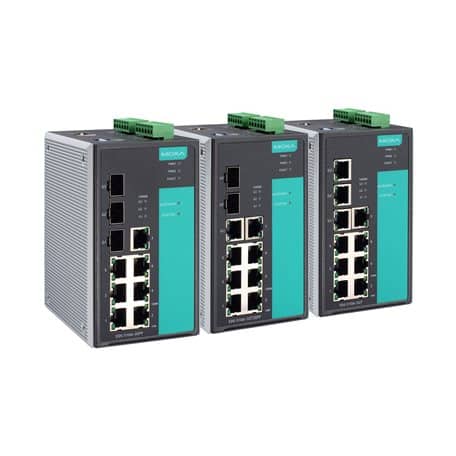

Descrizione EDS-510A-1GT2SFP
Lo switch EDS-510A-1GT2SFP è progettato per applicazioni che richiedono una comunicazione intensiva e una rete affidabile. Con fino a 3 porte Gigabit Ethernet, è ideale per costruire un Turbo Ring Gigabit, mantenendo una porta Gigabit libera per l’uplink. Le tecnologie di ridondanza Ethernet, come Turbo Ring e Turbo Chain (tempo di recupero < 20 ms), RSTP/STP e MSTP, aumentano l'affidabilità del sistema e la disponibilità della dorsale di rete.
Questo modello è particolarmente adatto per il controllo di processo, la costruzione navale, ITS e sistemi DCS, beneficiando di una costruzione dorsale scalabile. Con 7 porte 10/100BaseT(X) RJ45, 1 porta 10/100/1000BaseT(X) RJ45 e 2 slot 1000Base SFP, offre flessibilità e prestazioni elevate. La temperatura operativa da -10 a 60°C garantisce la resistenza in ambienti difficili.
Lo switch supporta protocolli come EtherNet/IP e Modbus TCP per la gestione e il monitoraggio dei dispositivi, oltre a IGMP snooping e GMRP per filtrare il traffico multicast. Le funzionalità di VLAN basata su porta, IEEE 802.1Q VLAN e GVRP facilitano la pianificazione della rete, mentre QoS (IEEE 802.1p/1Q e TOS/DiffServ) aumenta il determinismo.
Specifiche Tecniche EDS-510A-1GT2SFP
Scarica scheda tecnica EDS-510A-1GT2SFPInterfaccia Input/Output
- Canali di Contatto Allarme
- 2, uscita relè con capacità di corrente di 1 A a 24 VDC
- Canali di Ingresso Digitale
- 2
- Ingressi Digitali
-
+13 a +30 V per stato 1
-30 a +3 V per stato 0
Corrente massima di ingresso: 8 mA
Interfaccia Ethernet
- Porte 10/100BaseT(X) (connettore RJ45)
-
7
Velocità di negoziazione automatica
Modalità duplex completo/metà
Connessione Auto MDI/MDI-X - Porte 10/100/1000BaseT(X) (connettore RJ45)
-
1
Velocità di negoziazione automatica
Modalità duplex completo/metà
Connessione Auto MDI/MDI-X - Slot 1000BaseSFP
- 2
- Standard
-
IEEE 802.3 per 10BaseT
IEEE 802.3u per 100BaseT(X)
IEEE 802.3ab per 1000BaseT(X)
IEEE 802.3z per 1000BaseSX/LX/LHX/ZX
IEEE 802.1X per autenticazione
IEEE 802.1D-2004 per Spanning Tree Protocol
IEEE 802.1w per Rapid Spanning Tree Protocol
IEEE 802.1s per Multiple Spanning Tree Protocol
IEEE 802.1Q per VLAN Tagging
IEEE 802.1p per Class of Service
IEEE 802.3x per controllo del flusso
IEEE 802.3ad per Port Trunk con LACP
Funzionalità Software Ethernet
- Filtro
- 802.1Q VLAN, VLAN basata su porta, IGMP v1/v2, GVRP, GMRP
- Protocolli Industriali
- EtherNet/IP, Modbus TCP
- Gestione
- IPv4/IPv6, SNMPv1/v2c/v3, LLDP, Port Mirror, Controllo del flusso di pressione di ritorno, BOOTP, DDM, DHCP Opzione 66/67/82, Server/Client DHCP, Controllo fibra, Controllo del flusso, RARP, RMON, SMTP, SNMP Inform, Syslog, Telnet, TFTP
- MIB
- MIB-II, Bridge MIB, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Gruppi MIB RMON 1, 2, 3, 9, RSTP MIB
- Protocolli di Ridondanza
- STP, MSTP, RSTP, LACP, Aggregazione di Link, Turbo Chain, Turbo Ring v1/v2
- Sicurezza
- HTTPS/SSL, RADIUS, TACACS+, Blocco Porta, SSH
- Gestione del Tempo
- Server/Client NTP, SNTP
Proprietà dello Switch
- Gruppi IGMP
- 256
- Dimensione della Tabella MAC
- 8 K
- Numero Massimo di VLAN
- 64
- Dimensione del Buffer dei Pacchetti
- 1 Mbits
- Code di Priorità
- 4
- Intervallo ID VLAN
- VID 1 a 4094
Interfaccia LED
- Indicatori LED
- PWR1, PWR2, FAULT, 10/100M (porta TP), 1000M (porta Gigabit), MSTR/HEAD, CPLR/TAIL
Interfaccia Seriale
- Porta Console
- RS-232 (TxD, RxD, GND), RJ45 a 10 pin (115200, n, 8, 1)
Configurazione Interruttore DIP
- Interfaccia Ethernet
- Turbo Ring, Master, Coupler, Riserva
Parametri di Alimentazione
- Connessione
- 2 blocchi terminali rimovibili a 6 contatti
- Corrente di Ingresso
- 0,38 A a 24 VDC
- Tensione di Ingresso
- 24 VDC, ingressi doppi ridondanti
- Tensione Operativa
- 12 a 45 VDC
- Protezione da Sovracorrente
- Supportata
- Protezione da Polarità Inversa
- Supportata
Caratteristiche Fisiche
- Custodia
- Metallo
- Grado di Protezione IP
- IP30
- Dimensioni
- 80,2 x 135 x 105 mm (3,16 x 5,31 x 4,13 pollici)
- Peso
- 1170 g (2,58 lb)
- Installazione
- Montaggio su barra DIN, montaggio a parete (con kit opzionale)
Limiti Ambientali
- Temperatura Operativa
- -10 a 60°C (14 a 140°F)
- Temperatura di Conservazione (confezione inclusa)
- -40 a 85°C (-40 a 185°F)
- Umidità Relativa Ambientale
- 5 al 95% (non condensante)
Standard e Certificazioni
- Sicurezza
- EN 60950-1, UL 60950-1, CSA C22.2 No. 60950-1, UL 508
- Località Pericolose
- ATEX, Classe I Divisione 2
- EMC
- EN 55032/24
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 6 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Alimentazione: 2 kV; Segnale: 2 kV
IEC 61000-4-5 Surge: Alimentazione: 2 kV; Segnale: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF - Controllo del Traffico
- NEMA TS2
- Shock
- IEC 60068-2-27
- Caduta Libera
- IEC 60068-2-31
- Vibrazione
- IEC 60068-2-6
MTBF
- Tempo
- 204,901 ore
- Standard
- Telcordia (Bellcore), GB
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
