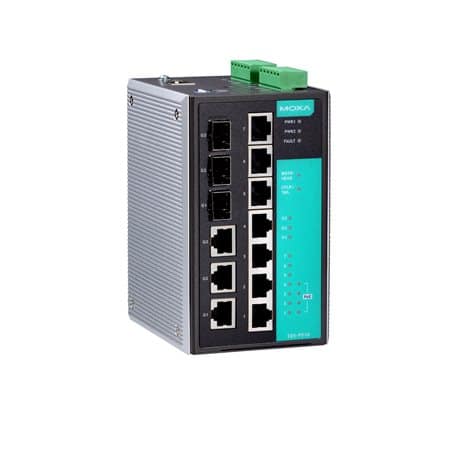

Descrizione EDS-P510
Lo switch gestito ridondante EDS-P510 è progettato per applicazioni di automazione della sicurezza, come la sorveglianza IP e i sistemi di accesso, offrendo una costruzione scalabile e supporto PoE. Con 4 porte Ethernet 10/100BaseT(X) PoE conformi a 802.3af e 3 porte combo Gigabit Ethernet, lo switch EDS-P510 fornisce fino a 15.4 watt di potenza per porta PoE, permettendo l’alimentazione di dispositivi connessi in assenza di corrente AC o quando è proibitivo fornirla localmente.
Le porte combo supportano sia connessioni Ethernet 10/100/1000BaseT(X) che SFP 100/1000Base, offrendo flessibilità e una trasmissione dati fino a 80 km con alta immunità EMI. Lo switch supporta funzionalità avanzate di gestione e sicurezza, tra cui gestione avanzata PoE, CLI, DHCP Option 82, e protocolli EtherNet/IP e Modbus/TCP per una gestione e monitoraggio efficaci del dispositivo.
Per garantire la ridondanza di rete, lo switch supporta Turbo Ring, Turbo Chain, RSTP/STP, e MSTP, con un tempo di recupero inferiore a 20 ms per 250 switch. Altre caratteristiche includono IGMP snooping, GMRP, VLAN, QoS, e port trunking per ottimizzare l’utilizzo della larghezza di banda e aumentare il determinismo della rete.
Specifiche Tecniche EDS-P510
Scarica scheda tecnica EDS-P510Interfaccia Ethernet
- Porte Combo (10/100/1000BaseT(X) o 100/1000BaseSFP+)
-
3
Velocità di negoziazione automatica
Modalità duplex completo/parziale
Connessione Auto MDI/MDI-X - Porte 10/100BaseT(X) (connettore RJ45)
-
3
Velocità di negoziazione automatica
Modalità duplex completo/parziale
Connessione Auto MDI/MDI-X - Porte PoE (10/100BaseT(X), connettore RJ45)
-
4
Velocità di negoziazione automatica
Modalità duplex completo/parziale
Connessione Auto MDI/MDI-X - Standard
-
IEEE 802.1D-2004 per il protocollo Spanning Tree
IEEE 802.1p per la classe di servizio
IEEE 802.1Q per il tagging VLAN
IEEE 802.1s per il protocollo Spanning Tree multiplo
IEEE 802.1w per il protocollo Spanning Tree rapido
IEEE 802.1X per l'autenticazione
IEEE 802.3 per 10BaseT
IEEE 802.3ab per 1000BaseT(X)
IEEE 802.3ad per il trunking di porte con LACP
IEEE 802.3u per 100BaseT(X) e 100BaseFX
IEEE 802.3x per il controllo del flusso
IEEE 802.3z per 1000BaseSX/LX/LHX/ZX
IEEE 802.3af per PoE
Funzionalità Software Ethernet
- Filtro
- GMRP, GVRP, IGMP v1/v2, VLAN basata su porta
- Protocolli Industriali
- EtherNet/IP, Modbus TCP
- Gestione
- Controllo del flusso Back Pressure, BOOTP, DDM, Opzioni DHCP 66/67/82, Server/Client DHCP, Controllo del flusso, IPv4/IPv6, LLDP, Mirroring delle porte, RARP, RMON, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP
- MIB
- MIB del ponte, MIB simile a Ethernet, MIB-II, MIB P-BRIDGE, MIB Q-BRIDGE, Gruppi MIB RMON 1, 2, 3, 9, MIB RSTP
- Protocolli di Ridondanza
- LACP, Aggregazione di link, MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2
- Sicurezza
- TACACS+, HTTPS/SSL, Blocco porte, RADIUS, SSH
- Gestione del Tempo
- Server/Client NTP, SNTP
Interfaccia Input/Output
- Canali di Contatto di Allarme
- 2, uscita relè con capacità di corrente di 1 A a 24 VDC
- Canali di Input Digitale
- 2
- Input Digitali
-
-30 a +3 V per stato 0
+13 a +30 V per stato 1
Corrente massima di ingresso: 8 mA
Proprietà dello Switch
- Gruppi IGMP
- 1024
- Dimensione della Tabella MAC
- 8 K
- Numero Massimo di VLAN
- 64
- Dimensione del Buffer dei Pacchetti
- 1 Mbits
- Code di Priorità
- 4
- Intervallo ID VLAN
- VID 1 a 4094
Interfaccia Seriale
- Porta Console
- RS-232 (TxD, RxD, GND), connettore RJ45 10-pin (115200, n, 8, 1)
Configurazione DIP Switch
- Interfaccia Ethernet
- Turbo Ring, Master, Coupler, Reserve
Parametri di Alimentazione
- Connessione
- 2 blocchi terminali rimovibili a 6 contatti
- Corrente di Ingresso
- 1.5 A a 48 VDC
- Tensione di Ingresso
- 48 VDC, ingressi doppi ridondanti
- Tensione Operativa
- 44 a 57 VDC
- Protezione da Sovracorrente
- Supportata
- Budget di Potenza
-
Max. 15.4 W per ogni porta PoE
Max. 61.6 W per il consumo totale PD - Consumo di Energia (Max.)
- Max. 14.24 W a pieno carico senza consumo di PD
- Protezione da Inversione di Polarità
- Supportata
Caratteristiche Fisiche
- Dimensioni
- 80.2 x 135 x 105 mm (3.16 x 5.31 x 4.13 in)
- Struttura
- Metallo
- Installazione
- Montaggio su barra DIN, Montaggio a parete (con kit opzionale)
- Grado di Protezione IP
- IP30
- Peso
- 1,170 g (2.58 lb)
Limiti Ambientali
- Umidità Relativa Ambientale
- 5 al 95% (non condensante)
- Temperatura Operativa
- 0 a 60°C (32 a 140°F)
- Temperatura di Conservazione (confezione inclusa)
- -40 a 85°C (-40 a 185°F)
Standard e Certificazioni
- Sicurezza
- UL 508
- EMC
- EN 55032/24
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 6 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Alimentazione: 2 kV; Segnale: 1 kV
IEC 61000-4-5 Surge: Alimentazione: 2 kV; Segnale: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF - Marittimo
- ABS, DNV-GL, LR, NK
- Caduta Libera
- IEC 60068-2-31
- Urti
- IEC 60068-2-27
- Vibrazione
- IEC 60068-2-6
MTBF
- Tempo
- 205,384 ore
- Standard
- Telcordia (Bellcore), GB
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
