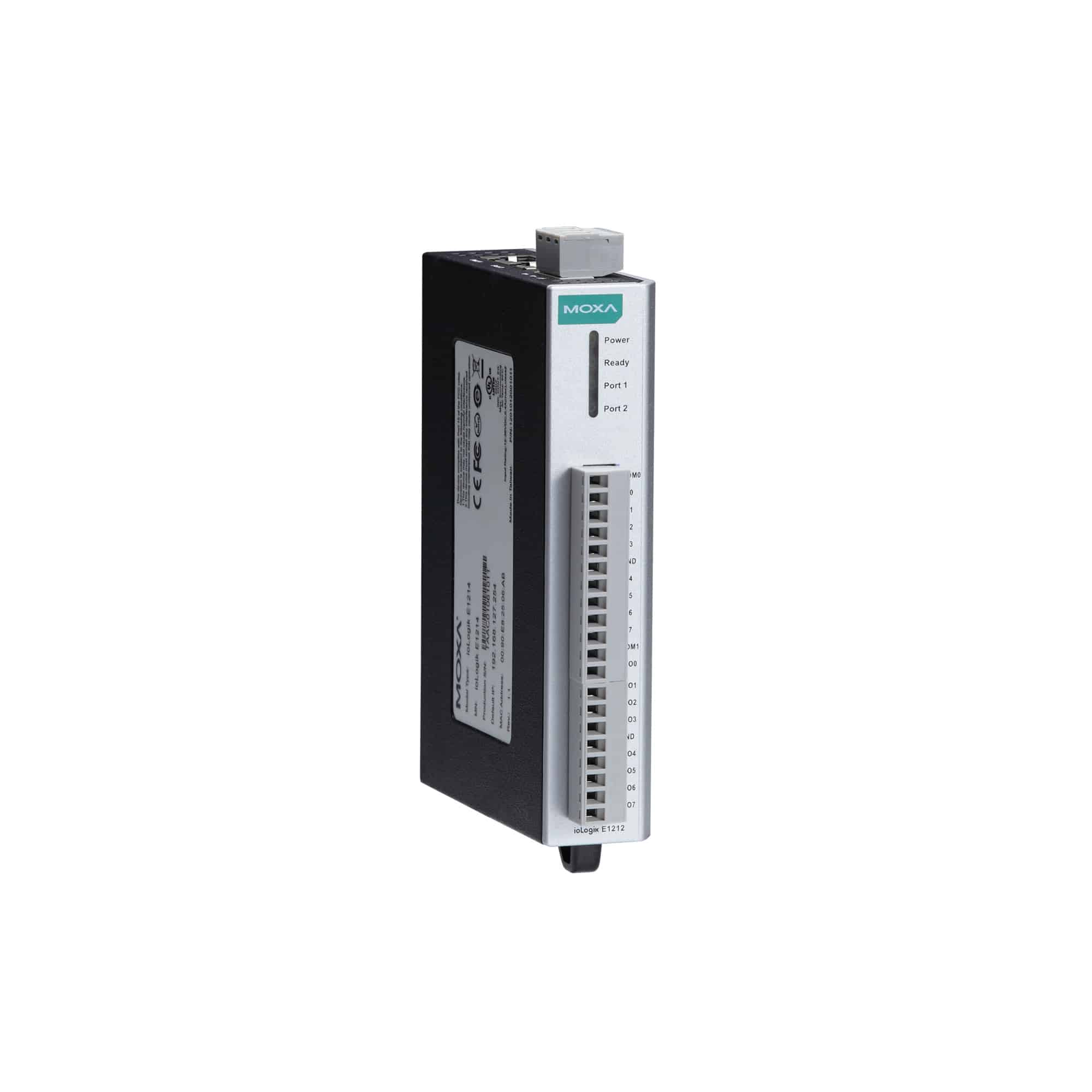

Descrizione IOLOGIK E1211
Il ioLogik E1211 è progettato per supportare i protocolli più utilizzati nell’acquisizione di dati I/O, rendendolo adatto a una vasta gamma di applicazioni. Gli ingegneri IT utilizzano protocolli come SNMP o API RESTful, mentre gli ingegneri OT preferiscono protocolli basati su OT come Modbus e EtherNet/IP. Grazie a Moxa Smart I/O, sia gli ingegneri IT che OT possono recuperare dati dallo stesso dispositivo I/O con facilità. Il ioLogik E1211 supporta sei diversi protocolli, tra cui Modbus TCP, EtherNet/IP e la libreria Moxa MXIO per gli ingegneri IT.
Questo I/O Ethernet industriale remoto dispone di due porte Ethernet commutate che permettono un flusso libero di informazioni a valle verso un altro dispositivo Ethernet locale o a monte verso un server di controllo tramite array Ethernet I/O a catena. Le capacità di collegamento a catena supportate dai dispositivi I/O remoti Ethernet di ioLogik non solo aumentano l’espandibilità e le possibilità di installazione per le tue applicazioni I/O remote, ma riducono anche i costi complessivi eliminando la necessità di switch Ethernet separati.
Il ioLogik E1211 offre anche comunicazioni peer-to-peer, che semplificano il processo di cablaggio e riducono i costi di cablaggio, trasferendo direttamente i valori di input ai canali di output. Inoltre, la tecnologia push per gli eventi consente comunicazioni attive quando si verificano cambiamenti di stato o eventi configurati, migliorando l’accuratezza e riducendo la quantità di dati da trasferire.
Specifiche Tecniche IOLOGIK E1211
Scarica scheda tecnica IOLOGIK E1211Input/Output Interface
- Digital Output Channels
- 16
- Isolation
- 3k VDC or 2k Vrms
- Buttons
- Reset button
Digital Outputs
- Connector
- Screw-fastened Euroblock terminal
- I/O Type
- Sink
- I/O Mode
- DO or pulse output
- Current Rating
- 200 mA per channel
- Pulse Output Frequency
- 500 Hz (max.)
- Over-Current Protection
- 2.6 A per channel @ 25°C
- Over-Temperature Shutdown
- 175°C (typical), 150°C (min.)
- Over-Voltage Protection
- 35 VDC
Ethernet Interface
- 10/100BaseT(X) Ports (RJ45 connector)
- 2, 1 MAC address (Ethernet bypass)
- Magnetic Isolation Protection
- 1.5 kV (built-in)
Ethernet Software Features
- Configuration Options
- Web Console (HTTP), Windows Utility (ioSearch), MCC Tool
- Industrial Protocols
- Modbus TCP Server (Slave), Moxa AOPC (Active Tag), MXIO Library, EtherNet/IP Adapter
- Management
- RESTful API, SNMPv1/v2c, SNMPv1 Trap, HTTP, DHCP Client, BOOTP, IPv4, TCP/IP, UDP
- MIB
- Device Settings MIB
- Security
- Access control list
Security Functions
- Authentication
- Local database
LED Interface
- LED Indicators
- Power, Ready, Port 1, Port 2
Modbus TCP
- Functions Supported
- 1, 2, 3, 4, 5, 6, 15, 16, 23
- Mode
- Server (Slave)
- Max. No. of Client Connections
- 10
EtherNet/IP
- Mode
- Adapter
- Max. No. of Scanner Connections
- 9 (for read-only), 1 (for read/write)
Power Parameters
- Power Connector
- Screw-fastened Euroblock terminal
- No. of Power Inputs
- 1
- Input Voltage
- 12 to 36 VDC
- Power Consumption
- 200 mA @ 24 VDC
Physical Characteristics
- Housing
- Plastic
- Dimensions
- 27.8 x 124 x 84 mm (1.09 x 4.88 x 3.31 in)
- Weight
- 200 g (0.44 lb)
- Installation
- DIN-rail mounting, Wall mounting
- Wiring
-
I/O cable, 16 to 26 AWG
Power cable, 12 to 24 AWG
Environmental Limits
- Operating Temperature
- -10 to 60°C (14 to 140°F)
- Storage Temperature (package included)
- -40 to 85°C (-40 to 185°F)
- Ambient Relative Humidity
- 5 to 95% (non-condensing)
- Altitude
- 4000 mn n
Standards and Certifications
- EMC
- EN 55032/24, EN 61000-6-2/-6-4
- EMI
- CISPR 32, FCC Part 15B Class A
- EMS
-
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF - Hazardous Locations
- ATEX, Class I Division 2
- Safety
- UL 508
- Shock
- IEC 60068-2-27
- Freefall
- IEC 60068-2-32
- Vibration
- IEC 60068-2-6
Declaration
- Green Product
- RoHS, CRoHS, WEEE
MTBF
- Time
- 923,027 hrs
- Standards
- Telcordia SR332
Warranty
- Warranty Period
- 5 years
