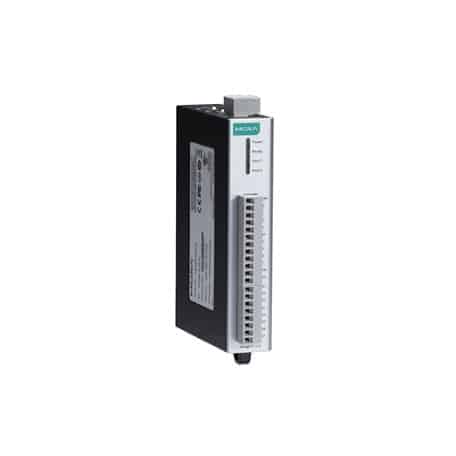

Descrizione IOLOGIK E1241
Il ioLogik E1241 è un dispositivo avanzato di I/O remoto Ethernet, progettato per facilitare l’integrazione e la gestione dei dati in ambienti industriali complessi. Questo modello supporta una vasta gamma di protocolli, tra cui Modbus TCP, EtherNet/IP e SNMP, rendendolo ideale sia per ingegneri IT che OT. La serie E1200, di cui fa parte il ioLogik E1241, permette la conversione simultanea dei dati I/O in diversi protocolli, assicurando una connettività semplice ed efficace.
Con le sue 4 uscite analogiche, il ioLogik E1241 offre una soluzione versatile per il monitoraggio e il controllo dei processi. La capacità di operare in un ampio intervallo di temperature, da -10 a 60°C, lo rende adatto anche agli ambienti più esigenti. La configurazione di indirizzi Modbus TCP definibili dall’utente e la tecnologia push per eventi aumentano ulteriormente l’efficienza e la reattività del sistema.
Le funzionalità di connessione in cascata Ethernet e le comunicazioni peer-to-peer riducono i costi di cablaggio e semplificano l’installazione, rendendo il ioLogik E1241 una scelta eccellente per l’automazione industriale, la sicurezza e la sorveglianza, e altre applicazioni di automazione remota.
Specifiche Tecniche IOLOGIK E1241
Scarica scheda tecnica IOLOGIK E1241Interfaccia Input/Output
- Canali di Uscita Analogici
- 4
- Isolamento
- 3k VDC o 2k Vrms
- Pulsanti
- Pulsante di reset
Uscite Analogiche
- Connettore
- Morsetto Euroblock fissato con viti
- Modalità I/O
- Tensione/Corrente
- Gamma di Uscita
-
0 a 10 VDC
0 a 20 mA
4 a 20 mA - Risoluzione
- 12-bit
- Precisione
-
±0.1% FSR a 25°C
±0.3% FSR da -10 a 60°C - Carico (Modalità Corrente)
-
Alimentazione interna: 400 ohm (max)
Alimentazione esterna 24 V: 1000 ohm (max) - Protezione da Cortocircuito dell'Uscita di Tensione
- 10 mA
Interfaccia Ethernet
- Porte 10/100BaseT(X) (Connettore RJ45)
- 2, 1 indirizzo MAC (bypass Ethernet)
- Protezione Isolamento Magnetico
- 1.5 kV (integrato)
Funzionalità Software Ethernet
- Opzioni di Configurazione
- Console Web (HTTP), Utility Windows (ioSearch), Strumento MCC
- Protocolli Industriali
- Server Modbus TCP (Slave), Moxa AOPC (Tag Attivo), Libreria MXIO, Adattatore EtherNet/IP
- Gestione
- API RESTful, SNMPv1/v2c, Trappola SNMPv1, HTTP, Client DHCP, BOOTP, IPv4, TCP/IP, UDP
- MIB
- MIB Impostazioni Dispositivo
- Sicurezza
- Lista di controllo accessi
Funzioni di Sicurezza
- Autenticazione
- Database locale
Interfaccia LED
- Indicatori LED
- Alimentazione, Pronto, Porta 1, Porta 2
Modbus TCP
- Funzioni Supportate
- 1, 2, 3, 4, 5, 6, 15, 16, 23
- Modalità
- Server (Slave)
- Numero Massimo di Connessioni Client
- 10
EtherNet/IP
- Modalità
- Adattatore
- Numero Massimo di Connessioni Scanner
- 9 (solo lettura), 1 (lettura/scrittura)
Parametri di Alimentazione
- Connettore di Alimentazione
- Morsetto Euroblock fissato con viti
- Numero di Ingressi di Alimentazione
- 1
- Tensione di Ingresso
- 12 a 36 VDC
- Consumo di Energia
- 194 mA a 24 VDC
Caratteristiche Fisiche
- Custodia
- Plastica
- Dimensioni
- 27.8 x 124 x 84 mm (1.09 x 4.88 x 3.31 in)
- Peso
- 200 g (0.44 lb)
- Installazione
- Montaggio su barra DIN, Montaggio a parete
- Cablaggio
-
Cavo I/O, 16 a 26 AWG
Cavo di alimentazione, 12 a 24 AWG
Limiti Ambientali
- Temperatura Operativa
- -10 a 60°C (14 a 140°F)
- Temperatura di Conservazione (confezione inclusa)
- -40 a 85°C (-40 a 185°F)
- Umidità Relativa Ambientale
- 5 a 95% (non condensante)
- Altitudine
- 4000 m
Norme e Certificazioni
- EMC
- EN 55032/24, EN 61000-6-2/-6-4
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 4 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Alimentazione: 2 kV; Segnale: 1 kV
IEC 61000-4-5 Surge: Alimentazione: 2 kV; Segnale: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF - Località Pericolose
- ATEX, Classe I Divisione 2
- Sicurezza
- UL 508
- Shock
- IEC 60068-2-27
- Caduta Libera
- IEC 60068-2-32
- Vibrazione
- IEC 60068-2-6
Dichiarazione
- Prodotto Ecologico
- RoHS, CRoHS, WEEE
MTBF
- Tempo
- 888,656 ore
- Norme
- Telcordia SR332
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
